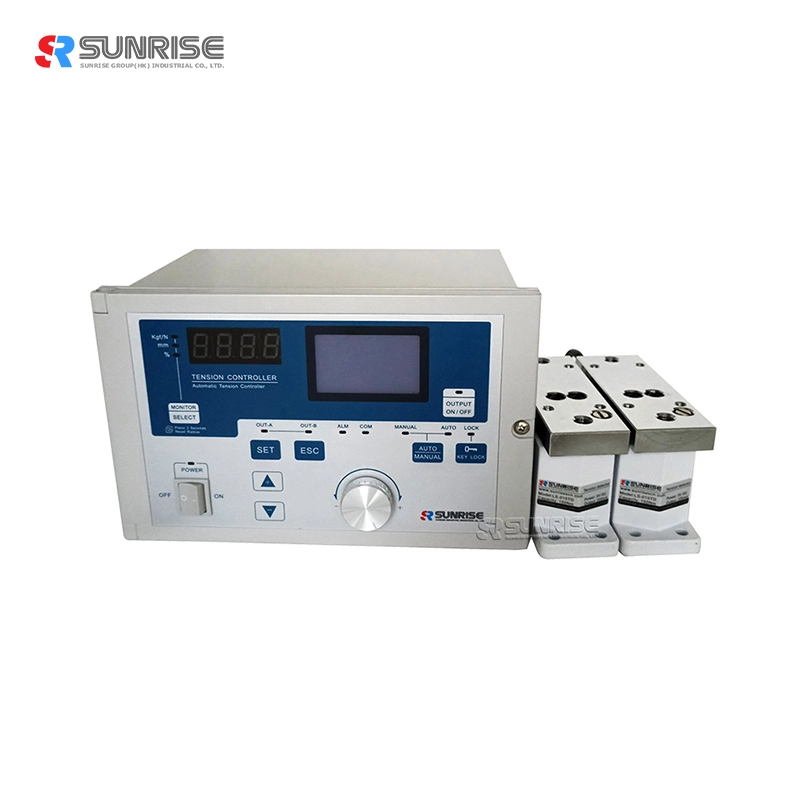

Система автоматического контроля натяжения полотна с детектором натяжения LS
Модели контроллеров натяжения полотна STC-858A автоматически контролируют натяжение на размотке, промежуточном этапе или намотке, получая сигналы от детектора натяжения модели LS-TD или LC. Эти контроллеры генерируют управляющее напряжение от 0 до 24 В на порошковую муфту/тормоз или гистерезисную муфту/тормоз или генерируют напряжение управления крутящим моментом от 0 до 5 В на сервоусилитель переменного тока.
Детектор напряжения дифференциального трансформаторного типа модели LS-TD
Модель дифференциального детектора напряжения трансформаторного типа LX-TD используется в сочетании с такими контроллерами напряжения с обратной связью по напряжению, как модели STC-858A.
Детектор напряжения модели LS-TD с дифференциальным трансформатором также можно использовать для контроля напряжения при использовании в сочетании с усилителем напряжения KTC-820B.
Функция автоматического контроля натяжения полотна
Детектор натяжения LS
● Гистерезис не более пятидесяти процентов, колебания температуры и ухудшение состояния со временем (по сравнению со старой моделью).
● Ширина всего 48 мм (модель LS-050TD) позволяет уменьшить общий размер устройств.
● Позволяет монтировать на стене или на полу. Принятие метода подключения разъема. Доступна монтажная пластина опорного блока (опция).
Спецификация автоматического контроля натяжения полотна
Рабочее состояние | Температура окружающей среды: 0 ~40 °C |
Влажность окружающей среды: 35~85% относительной влажности (без инея) | |
Некоррозийность, отсутствие горючих газов, отсутствие проводящей пыли, отсутствие пыли. | |
Вибрация | 10–50 Гц 0,55 мм (макс. 4,9 м/с2) |
Заземление | Заземление типа D (запрещается соединять вместе сильные электрические провода |
Вес | Около 3,5 кг |
Размер установки | |
Спецификация детектора натяжения LS
Модель | LS-005TD | LS-015TD | LS-030TD | LS-050TD | LS-100TD |
Номинальный крутящий момент | 50 Нм | 150 Нм | 300 Нм | 500 Нм | 1000 Нм |
Направление рабочей нагрузки | Он защищает себя от перегрузки как в толкающем, так и в тянущем направлении. | ||||
Рабочее состояние | Рабочая температура: 0~40°C Вибрация: менее 2 м/с² | ||||
Установка | Наземная установка, подвесная установка, установка на стену. | ||||
Вес | Прибл. 1.8Кг | ||||
Вал применяется для | 204# | ||||
Приложение системы контроля натяжения полотна
Установка автоматического контроля натяжения полотна
Монтаж датчика натяжения LS
Некоторые системы контроля натяжения Sunrise Web, подключенные к входным/выходным клеммам этой модели контроллеров натяжения, включают следующее. Детектор натяжения, привод и некоторые переключатели входного сигнала необходимы для системы; остальные компоненты подключаются по мере необходимости.
Сценарии применения
