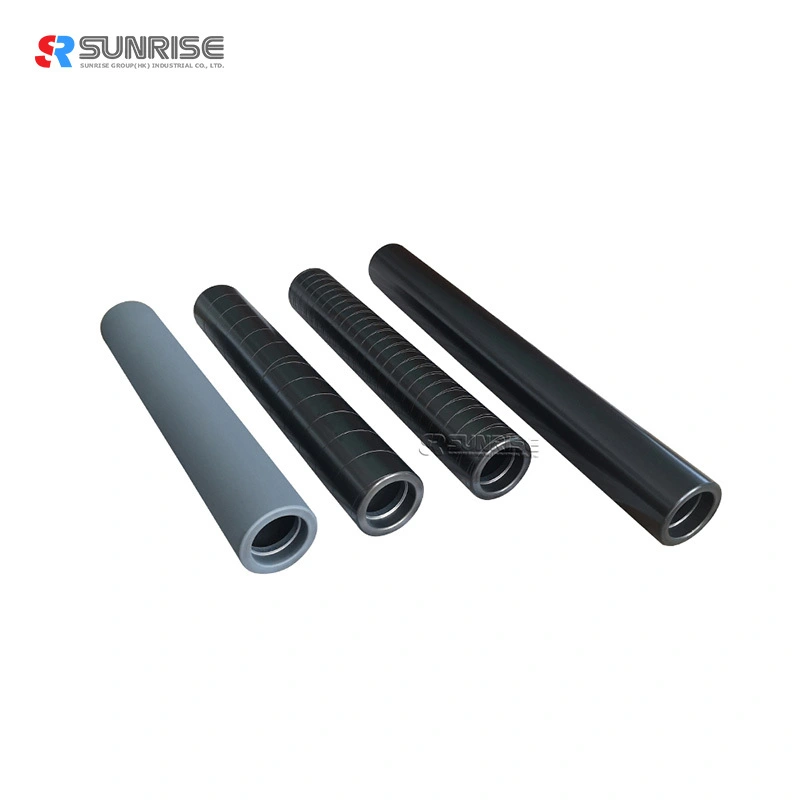

Направляющий ролик из твердого анодированного алюминиевого сплава
Характеристики направляющего ролика из твердого анодированного алюминиевого сплава
Направляющий ролик из алюминиевого сплава изготовлен из высококачественного алюминия и использует передовые технологии обработки, поверхность подвергается анодной оксидной обработке, у нас есть два типа этого продукта: HV300 (белый) или HV700 (желто-коричневый), гладкая поверхность корпуса ролика составляет 0,8, динамический баланс – G2,5; Алюминиевая трубка обычно имеет 8-10 армировок. Мы можем изготовить ролики с пазами в соответствии с требованиями клиентов, такие как: перекрестные алюминиевые ролики, горизонтальный центр, алюминиевые ролики, ролики и охлаждающие ролики.
Спецификация
Данные направляющего ролика из жесткого анодированного алюминиевого сплава | |||||
Внешний диаметр D | Внутренний диаметр D1 | Длина обработки L | Односторонняя толщина H | Ребрышки Р | Диам. отверстия вала D2 |
30Мм | 23.5Мм | 200~1200 мм | 3.25Мм | - |
диаметр& Глубина отверстия вала может быть настроена
|
40Мм | 31Мм | 200~1200 мм | 4.50Мм | - | |
50Мм | 42Мм | 250~1500 мм | 4.00Мм | Р4,1 мм*8(6) | |
60Мм | 52Мм | 300~1800 мм | 4.00Мм | Р4,1 мм*8(6) | |
70Мм | 61Мм | 300~1800 мм | 4.50Мм | Р4,1 мм*8(6) | |
75Мм | 61Мм | 300~1800 мм | 7.00Мм | Р4,1 мм*8(6) | |
80Мм | 71Мм | 300~1800 мм | 4.50Мм | Р4,1 мм*8 | |
90Мм | 81Мм | 300~2000 мм | 4.50Мм | Р4,1 мм*8 | |
100Мм | 91Мм | 300~2500 мм | 4.50Мм | Р4,5 мм*8 | |
120Мм | 110Мм | 300~2500 мм | 5.00Мм | Р4,5 мм*8 | |
150Мм | 137Мм | 400~3500 мм | 6.50Мм | Р5,0 мм*9 | |
160Мм | 145Мм | 400`3500мм | 7.50Мм | Р5,0 мм*9 | |
170Мм | 155Мм | 450~3500 мм | 7.50Мм | Р5,0 мм*9 | |
180Мм | 165Мм | 450~3500 мм | 7.5Мм | Р5,0 мм*9 | |
200Мм | 185Мм | 450~3500 мм | 7.50Мм | Р8,0 мм*10 | |
220М | 205Мм | 450~3500 мм | 7.50Мм | Р8,0 мм*10 | |
Обработка поверхности направляющего ролика из твердого анодированного алюминиевого сплава | |||||
| |||||
Сценарии применения
