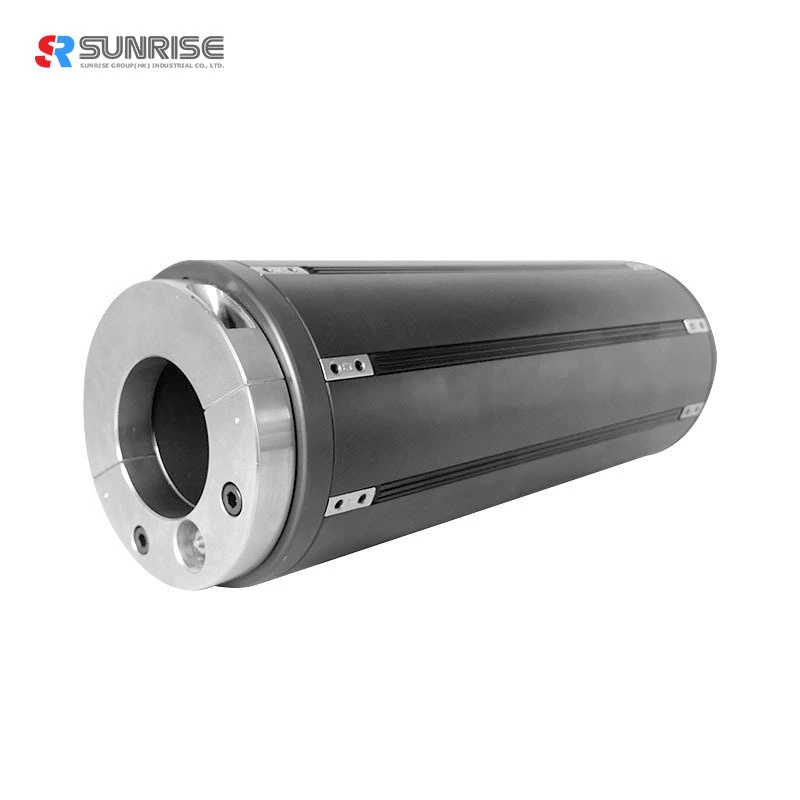

Тип ленты Пневматический переходник с сердечником воздушного вала для воздушного вала
Характеристики пневматического адаптера сердечника пневматического вала полосового типа
Пневматические адаптеры сердечника пневматического вала ленточного типа являются наиболее экономичным решением для регулировки существующего вала под больший диаметр сердечника. Монтаж и демонтаж занимают всего несколько секунд, что экономит время и затраты на новый воздушный расширительный вал.
Переходники сердечника пневматического вала ленточного типа могут быть изготовлены практически любого размера в соответствии с требованиями заказчика, начиная с диаметра 3 дюйма. Стандартные диаметры: 3”, 6” и 12”.
Доступны адаптеры с пневматическим сердечником ленточного типа размером 3 дюйма и 6 дюймов.
Спецификация
Данные адаптера сердечника пневматического вала полосового типа | ||||
Спецификация | 3 дюйма против 6 дюймов | 3 дюйма против 8 дюймов | 3 дюйма против 10 дюймов | 3 дюйма против 12 дюймов |
Внешний диаметр. без накачки воздухом (Φмм) | 148 | 200 | 250 | 300 |
Внешний диаметр. с надуванием воздуха (Φмм) | 156 | 208 | 262 | 310 |
Нанесите на катушечную трубу с внутренним диаметром (Φмм) | 149~153 | 201~205 | 252~256 | 302~305 |
Расчет веса (кг) | ок. 9.5 | Для специального расчета | Для специального расчета | Для специального расчета |
Адаптер сердечника пневматического вала полосового типа Базовая структура | ||||
Переходник сердечника пневматического вала ленточного типа Рабочий чертеж | ||||
Сценарии применения
