Вал типа натяжного листа с воздушным расширением для системы размотки
Описание продукта

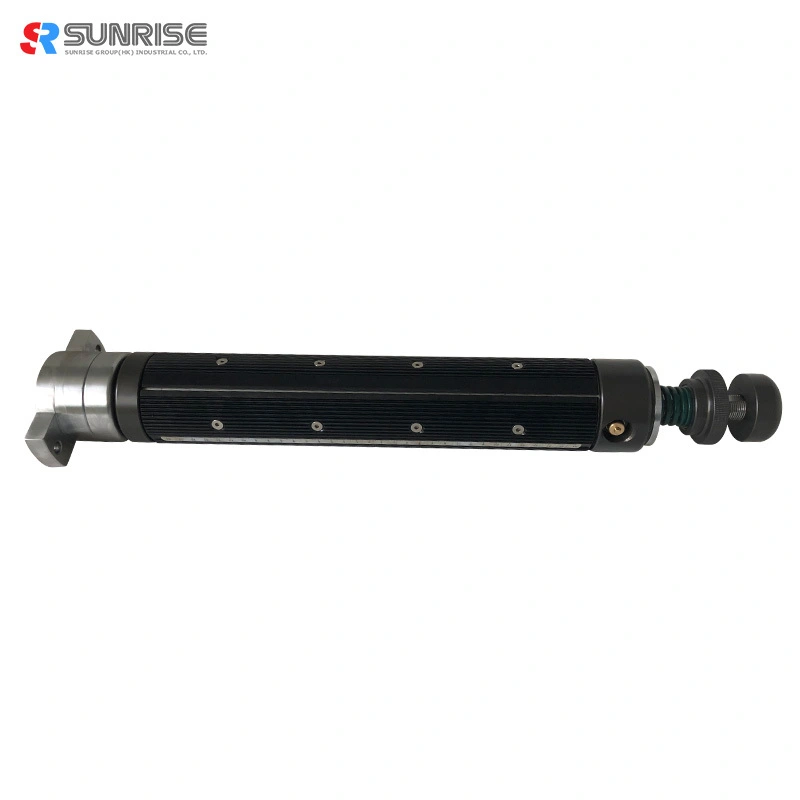

Тип натяжного листа Воздушный расширяющийся вал подходит для полного спектра операций по переработке и производству полотна, с фиксированной конструкцией полотна для обеспечения максимальной концентричности сердцевины и полотна. Он идеально подходит для намотки с сердечником или без сердечника и оснащен захватом, расширяющимся в радиальном направлении на 360°. Его прочная конструкция и дизайн доступны для любого диаметра и длины, из стали, алюминия или легкого карбона, а также доступны специальные конструкции для тяжелых условий эксплуатации и сверхлегких применений. Вес вала для вашего конкретного применения предоставляется по запросу.
Мы производим по вашим спецификациям вал воздушного расширения с натяжным листом в соответствии с вашим оборудованием, включая консольные или нестандартные конструкции. На валы с натяжным листом SUNRISE предоставляется гарантия сроком на один год от дефектов материала и изготовления.
Тип натяжного листа Воздушный расширяющийся вал Характеристика
Спецификация
Данные о воздушном расширяющемся валу типа натяжного листа | |||
Модель | Внешний диаметр без нагнетания воздуха ( Φмм) | Внешний диаметр с надуванием воздухом ( Φмм) | Нанесите на трубу катушки с внутренним диаметром, указанным ниже ( Φмм) |
3" | Φ74~75 | Φ78 | Φ75.5~ Φ78 |
4" | Φ99 | Φ105 | Φ101~102 |
5" | Φ125 | Φ130 | Φ126~128 |
6" | Φ150 | Φ154 | Φ151~153 |
8" | Φ220 | Φ206 | Φ202~ Φ204 |
10" | Φ250 | Φ260 | Φ252~ Φ256 |
12" | Φ300 | Φ310 | Φ302~ Φ305 |
Базовая структура | |||
Рабочий чертеж | |||
Расчет веса вала натяжного типа с воздушным расширением | ||
L1(рабочая ширина)+100 расчет длины | 3" | другой размер |
600-1000 мм | 11~16(кг) | Для специального расчета |
1000~1300 мм | 16~20(кг) | |
1300~1600 мм | 20~24(кг) | |
1600~2000 мм | 24~30 кг | |
