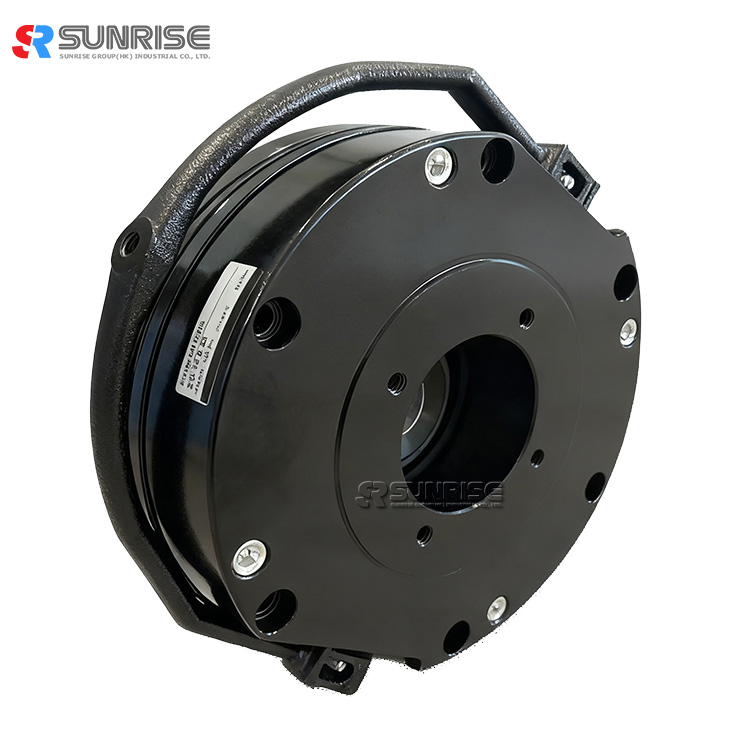

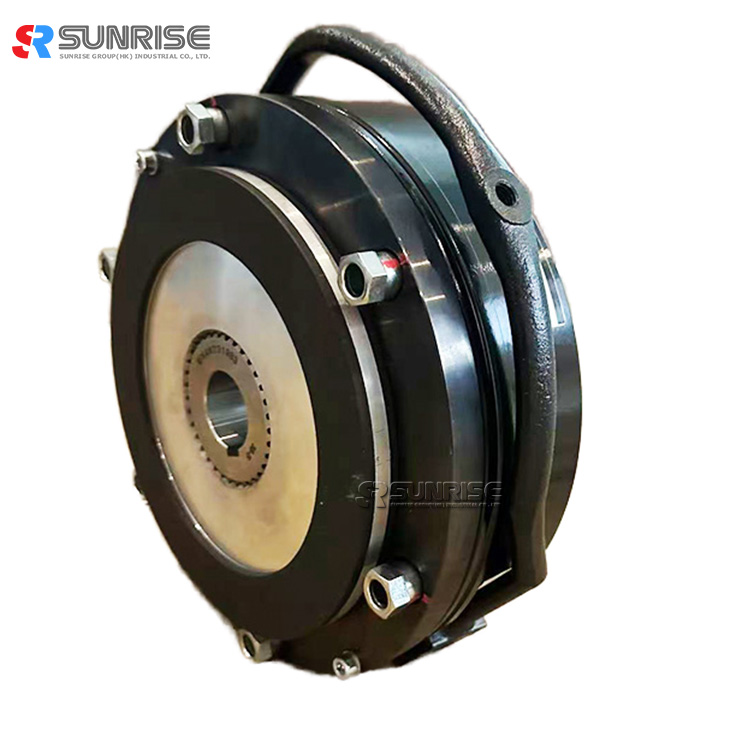

فرامل كهرومغناطيسية للسلامة الصناعية عند انقطاع التيار الكهربائي
الشكل 1 المخططات الهيكلية لفرامل SG-14.5 ذات القدرة على إيقاف التشغيل (أمثلة توضيحية)
هيكل الفرامل الكهرومغناطيسية ومبدأ التشغيل
● يوضح الشكل 1 الهياكل النموذجية لفرامل الكهرومغناطيسية القابلة للإزالة بالمسحوق.
● تم تصميم الفرامل الكهرومغناطيسية التي يتم إيقاف تشغيلها ليتم تشغيلها تلقائيًا وإيقاف الحمل أو تثبيته عند إزالة الطاقة الكهربائية من النظام.
يتحقق ذلك من خلال تصميم آمن، حيث تُثبّت النوابض الفرامل مُشغّلة افتراضيًا، ويجب أن تتغلب قوة كهرومغناطيسية، عند تنشيطها، على قوة النابض لتحرير الفرامل. عند انقطاع التيار الكهربائي، تختفي القوة الكهرومغناطيسية، وتُجبر النوابض الفرامل على التعشيق، مما يجعلها مثالية لحمل الأحمال الرأسية أو للتوقفات الطارئة.

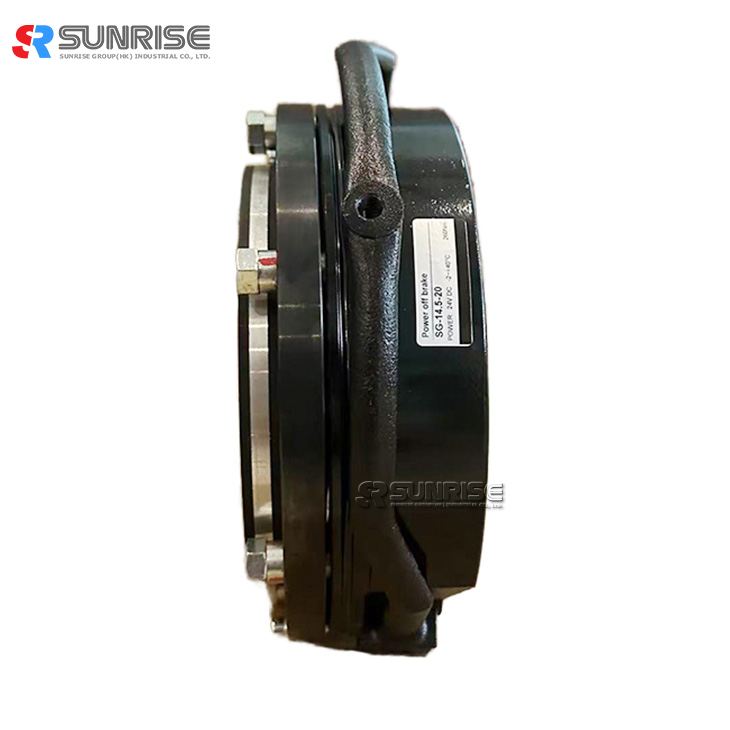

* الموديل: SG-14.5-20
* عزم الدوران الثابت: 260 نيوتن متر
* الجهد المقدر: تيار مستمر 24 فولت، تيار مستمر 90 فولت، تيار مستمر 190 فولت
* الطاقة المقدرة: 100 واط
* السرعة القصوى: 1500 دورة في الدقيقة
* الوزن: 24 كجم
نموذج | SG-14.5-14 | SG-14.5-16 | SG-14.5-18 | SG-14.5-20 | SG-14.5-25 |
عزم الدوران (نيوتن متر) | 60 | 80 | 150 | 260 | 400 |
السرعة القصوى (دورة في الدقيقة) | 3000 | 3000 | 1500 | 1500 | 1500 |
طاقة الإدخال (واط) | 50 | 65 | 85 | 100 | 110 |
⌀A | 165 | 190 | 217 | 254 | 302 |
⌀B | 163.5 | 188.5 | - | - | - |
BO | 66.3 | 72.5 | 83.1 | 97.6 | 106.7 |
ب1 ماكس | 77 | 82.5 | 98 | 114 | 124 |
ب1 دقيقة | 71.5 | 77.5 | 89 | 104.6 | 115.7 |
⌀C | 145 | 170 | 196 | 230 | 278 |
⌀D | 3xM8 | 3xM8 | 6xM8 | 6xM10 | 6xM10 |
⌀F | 3×9 | 3×9 | 4×9 | 6×11 | 6×11 |
⌀G | 74 | 84 | 100 | 120 | 150 |
⌀H | 3×9 | 3×9 | 6×9 | 6×9 | 6×11 |
55J3 | 55 | 65 | 75 | 90 | 120 |
ل | 30 | 30 | 35 | 40 | 50 |
⌀M | 48 | 56 | 64 | 73.1 | 95.1 |
⌀N | 92 | 102 | 116 | 135 | 180 |
ص | 20 | 25 | 28 | 35 | 35 |
ر | 11 | 11 | 11 | 11 | 12.5 |
R1 | 1.5 | 1.5 | - | - | - |
ز | 2 | 2.25 | 2.75 | 3.5 | 4.5 |
أ | 0.3 | 0.3 | 0.4 | 0.4 | 0.5 |
يو | 1 | 1.5 | 1.5 | 1.5 | 2 |
d3H7 | 60 | 68 | 75 | 85 | 115 |
د4 | 4xM6 | 4xM6 | 4xM8 | 4xM10 | 4xM10 |
د5 | 75 | 85 | 95 | 110 | 140 |
هـ | 15 | 15 | 15 | 20 | 20 |
⌀JH7 | 20,24,25,28,30,32,34* | 25,28,30,32,34,35,38* | 30,35,38,40,42.45 | 35,40,42,45,48,50 | 45,48,50,52,55,60,65,70* |
تطبيقات التدحرج إلى التدحرج باستخدام الفرامل الكهرومغناطيسية عند إيقاف التشغيل
إن مكابح إيقاف التشغيل الكهرومغناطيسية مناسبة لتطبيقات الآلات المختلفة مثل علم المعادن وأدوات الآلات والتعبئة والتغليف والبناء والصناعة الكيميائية وصناعة الأغذية ومعدات المسرح والمصاعد والسفن وما إلى ذلك. يتم استخدامها في المواقف التي تتطلب الكبح أثناء انقطاع التيار الكهربائي لتحقيق التوقف السريع والتحديد الدقيق والكبح الآمن.
نصائح: هل تحتاج الفرامل الكهرومغناطيسية إلى صيانة منتظمة؟
تتطلب مكابح التوقف الكهرومغناطيسية صيانة دورية. هذه الأنواع من مكابح التوقف، المصممة للعمل تلقائيًا عند انقطاع التيار الكهربائي، ضرورية لضمان السلامة ومنع الحركة غير المقصودة للمعدات أو الآلات. الصيانة الدورية ضرورية لضمان عمل المكابح بشكل صحيح وقدرتها على إيقاف الحمل أو تثبيته بفعالية. تتضمن هذه الصيانة عادةً فحص مكونات المكابح وضبطها وتزييتها للحفاظ على أدائها الأمثل وموثوقيتها. يساعد الالتزام بجدول الصيانة على تحديد أي مشاكل ومعالجتها قبل أن تؤدي إلى تعطل المكابح، مما يقلل من خطر الحوادث ويضمن جاهزية المكابح للعمل دائمًا عند الحاجة.
