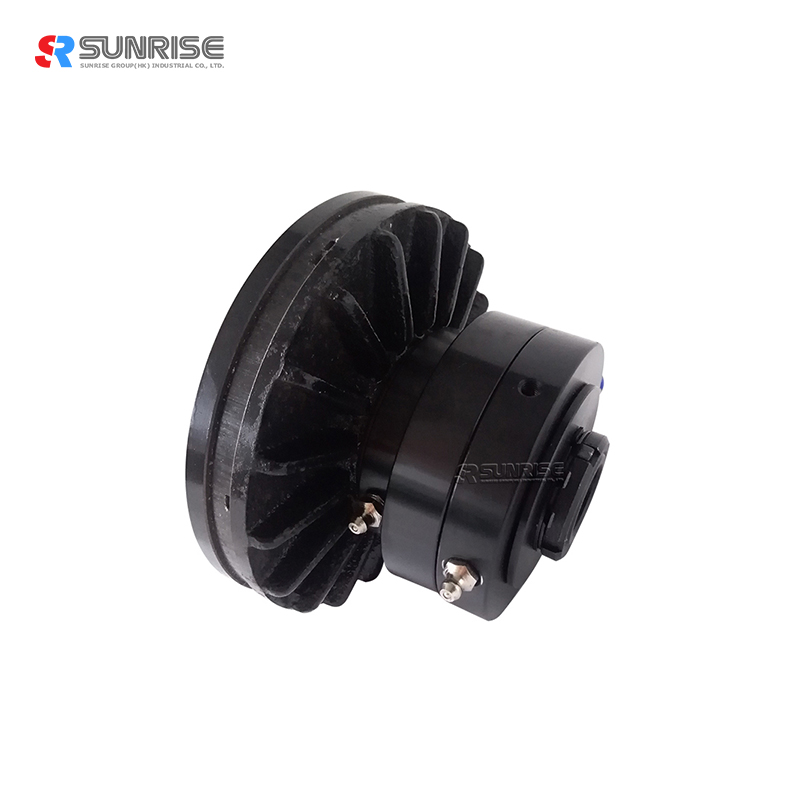

NAC Пневматическая пневматическая муфта со сквозным валом 2

NAC Пневматическая пневматическая муфта со сквозным валом 3

NAC Пневматическая пневматическая муфта со сквозным валом 4

NAC Пневматическая пневматическая муфта со сквозным валом 5

NAC Пневматическая пневматическая муфта со сквозным валом 6

NAC Пневматическая пневматическая муфта со сквозным валом

Пневматические пневматические муфты NAC обычно работают от воздуха при давлении до 6 бар/90 фунтов на квадратный дюйм. Указанные максимальные значения энергии на одно взаимодействие основаны на частоте включений, не превышающей 30 в час.

Бренд:

Группа Санрайз

Номинальный крутящий момент:

50 Нм ~ 600 Нм

Срок доставки:

EXW

Место происхождения:

Дунгуань

Упаковка:

Экспортная коробка/футляр

Время доставки:

5-10 дней

расследование

Написать рецензию

NAC Пневматическая пневматическая муфта со сквозным валом

Пневматические пневматические муфты NAC обычно работают от воздуха при давлении до 6 бар/90 фунтов на квадратный дюйм.

Указанные максимальные значения энергии на одно взаимодействие основаны на частоте включений, не превышающей 30 в час.

Пневматическая пневматическая муфта NAC поставляется смазанной и готовой к установке. На поршне и цилиндре установлены смазочные ниппели для периодической смазки упорного подшипника. Используйте смазку для подшипников хорошего качества. Не пересмазывайте.

Пневматическая пневматическая муфта NAC связана с включением давления воздуха, а восстановление зависит от открытия пружины. Диск скользит под давлением воздуха в направлении оси, контактируя с фрикционной пластиной. Диск, фрикционная пластина и т. д. собирались с колесом в единую конструкцию. Фрикционную пластину можно разъединить, закрутив гайки.

Особенность продукта

Не требует регулировки.

Герметичный цилиндр обеспечивает низкий расход воздуха.

Регулирование давления питания позволяет изменять крутящие моменты.

Изменение скорости подачи может контролировать скорость взаимодействия.

Конструкция с одной фрикционной поверхностью практически исключает момент сопротивления.

Осевые усилия содержатся внутри устройства.

Спецификация

Модель	Статический крутящий момент [кгс-м] (Нм) при 0,6 МПа	Объем воздушной камеры (см³)		Допустимый зазор пластины Vf (см³)	Максимальная скорость вращения Nc (об/мин)	Момент инерции (см²)		Ключ (мм)	Вес (кг)
Модель	Статический крутящий момент [кгс-м] (Нм) при 0,6 МПа	Мин Вн	Макс Во	Допустимый зазор пластины Vf (см³)	Максимальная скорость вращения Nc (об/мин)	J1	J2	Ключ (мм)	Вес (кг)
NAC5	5(50)	5.359	14.01	25.58	1800	4.14x10-3	4.61x10-3	6x6Икс30	5
NAC10	10(100)	10.56	32.78	58.85	1800	1.673x10-2	1.851x10-2	10x8Икс40	11.8
NAC20	20(200)	15.38	59.52	103.62	1700	4.21X10-2	5.28x10-2	12X8X60	17.8
NAC40	40(400)	20.42	86.01	148.2	1700	4.21X10-2	5.28x10-2	12X11X60	21.8


	A(H7)	B	C	D	Э(h7)	F	G	H	J	K	L	M	N	R	RR	S	T	U
NAC5	25	153	142	110	76	47	98	32	18	7	6	24	M6x0.75	M6	14	95	6	27.8
NAC10	35	205	185	140	105	67	136	38	22	17	9	30.5	M10x1.25	M8	16	125	10	38.3
NAC20	40	244	196	150	110	70	160	46	32	20	9	25	M10x1.25	M10	16	130	12	44
NAC40	50	258	226	164	125	82	175	51	40	24	8	38	M10x1.25	M10	16	145	12	53.3
