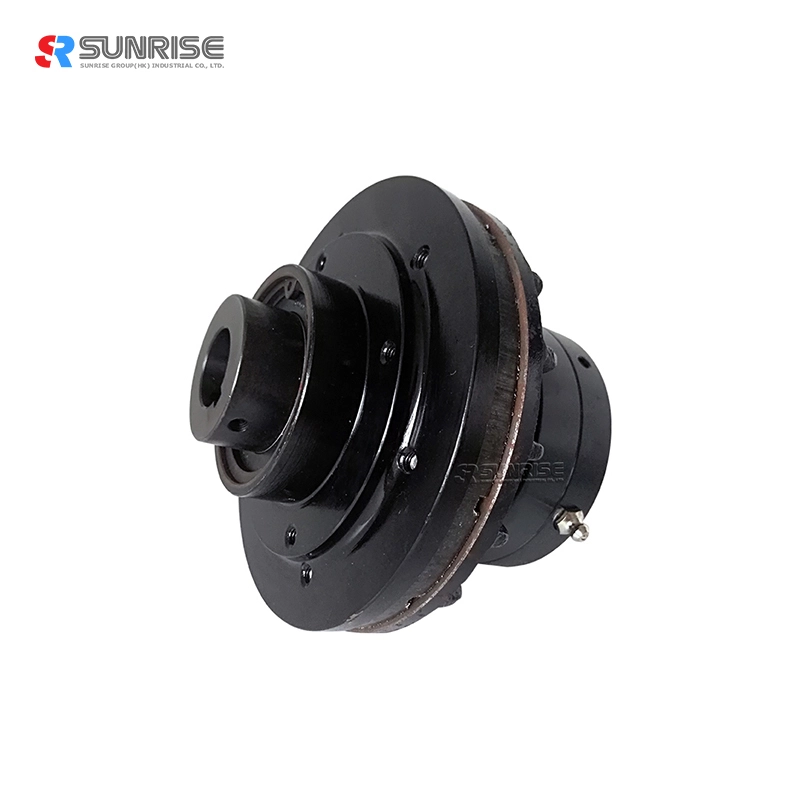

NAC Embrague de aire neumático de eje pasante
Los embragues neumáticos NAC normalmente funcionan con aire a una presión de hasta 6 bar/90 psi.
Las cifras de energía máxima por interacción citadas se basan en una frecuencia de interacción que no exceda las 30 por hora.
El conjunto del embrague neumático de aire NAC viene lubricado y listo para instalar. Se colocan engrasadores en el pistón y el cilindro para la lubricación periódica del cojinete de empuje. Utilice un lubricante para rodamientos de buena calidad. No engrase demasiado.
El embrague de aire neumático NAC está vinculado con la presión del aire y la restauración depende del resorte para abrirse. El disco depende de la presión del aire para deslizarse a lo largo de la dirección del eje, haciendo contacto con la placa de fricción. El disco, la tabla de fricción, etc., se ensamblaban con la rueda para formar una estructura integrada. La placa de fricción se puede separar enroscando tuercas.
característica de producto
Especificación
Modelo | Par estático [kgf-m] (N-m) a 0,6 Mpa | Capacidad de la cámara de aire (cm³) | Juego permitido de placa Vf (cm³) | Velocidad máxima de rotación Nc(r/min) | Momento de inercia (cm²) | Clave (mm) | Peso (kg) | ||
Vn mín. | Max Vo | J1 | J2 | ||||||
NAC5 | 5(50) | 5.359 | 14.01 | 25.58 | 1800 | 4.14x10-3 | 4.61x10-3 | 6x6X30 | 5 |
NAC10 | 10(100) | 10.56 | 32.78 | 58.85 | 1800 | 1.673x10-2 | 1.851x10-2 | 10x8X40 | 11.8 |
NAC20 | 20(200) | 15.38 | 59.52 | 103.62 | 1700 | 4.21X10-2 | 5.28x10-2 | 12X8X60 | 17.8 |
NAC40 | 40(400) | 20.42 | 86.01 | 148.2 | 1700 | 4.21X10-2 | 5.28x10-2 | 12X11X60 | 21.8 |
| A(H7) | B | C | D | mi(h7) | F | G | H | J | K | L | M | N | R | RR | S | T | U |
NAC5 | 25 | 153 | 142 | 110 | 76 | 47 | 98 | 32 | 18 | 7 | 6 | 24 | M6x0.75 | M6 | 14 | 95 | 6 | 27.8 |
NAC10 | 35 | 205 | 185 | 140 | 105 | 67 | 136 | 38 | 22 | 17 | 9 | 30.5 | M10x1.25 | M8 | 16 | 125 | 10 | 38.3 |
NAC20 | 40 | 244 | 196 | 150 | 110 | 70 | 160 | 46 | 32 | 20 | 9 | 25 | M10x1.25 | M10 | 16 | 130 | 12 | 44 |
NAC40 | 50 | 258 | 226 | 164 | 125 | 82 | 175 | 51 | 40 | 24 | 8 | 38 | M10x1.25 | M10 | 16 | 145 | 12 | 53.3 |
