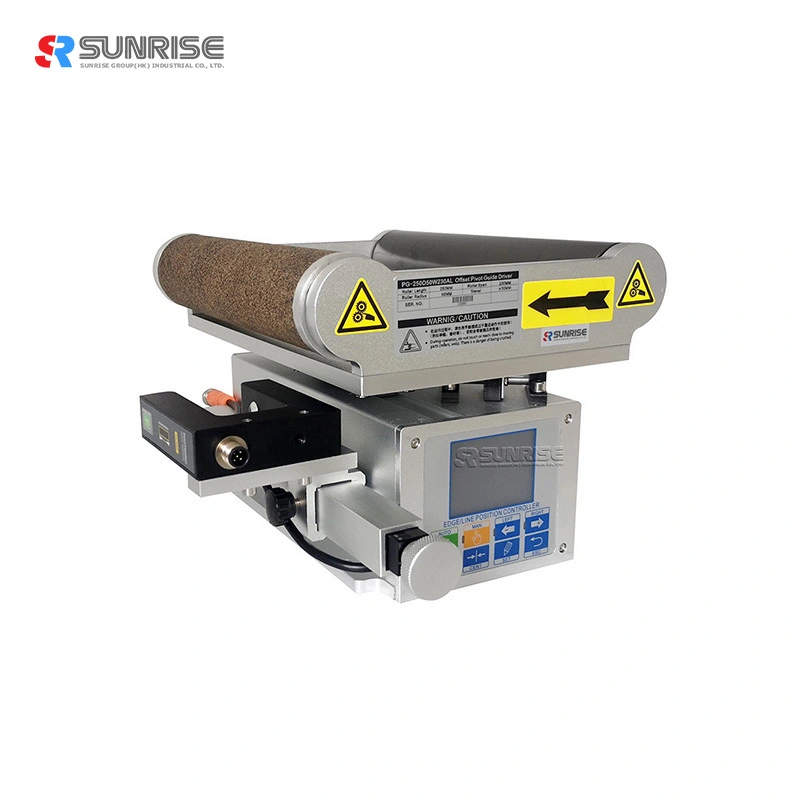

Универсальная система управления веб-гидами со смещением и поворотом

Наш недавно разработанный универсальный контроллер направляющих полотна применяется для точной коррекции узкого диапазона материалов. Специально для печати этикеток, упаковки и производства нетканых материалов. Универсальный контроллер направляющих полотна имеет компактный дизайн, прост в установке и экономит место. Контроллер, драйвер и детектор интегрированы, что помогает пользователю повысить эффективность во время установки и отладки. Датчики: систему можно использовать с фотоэлектрическим датчиком, ультразвуковым датчиком или датчиком CCD для обнаружения края, а также с оптическим датчиком для обнаружения линии, края или рисунка всех видов материалов. Контроллер: универсальная система управления веб-гидами может использоваться как с контроллерами веб-гидов EPC-A10, так и с EPC-A12.

расследование

Написать рецензию

Универсальная система управления веб-гидом

Бесщеточный серводвигатель постоянного тока, не требующий обслуживания

Точная шарико-винтовая передача и точное позиционирование

С большим путеводителем

Длина и ширина ролика могут быть изготовлены на заказ.

Обработка поверхности ролика может быть анодированной, резиновой и пробковой.

Ручное или пневматическое крепление станции резки не является обязательным.

Универсальное веб-руководство Данные системы управления

Технические данные (система управления веб-гидом)
Входная мощность	AC220V /80W
Диаметр ролика	80 мм / на заказ
Длина ролика	650 мм / на заказ
Ширина ролика	430 мм / изготовление на заказ
Макс. скорость движения	40 мм/с
Температура окружающей среды	-10~60°C, относительная влажность ниже 90%
Время реакции	0.5РС
Сервопривод	80W
Точность	0.1Мм

Размеры системы управления «Все в одном» с веб-руководством

All-in-one web guide control system drawing

Модель Нет.	Длина ролика L (мм)	Диаметр ролика. Д (мм)	Ширина ролика C (Мм)	Высота направляющего блока B (мм)	Базовая длина Y (мм)	Диапазон веб-гида (градусы°)	Макс. Натяжение (Н)
PG-200A	200	50	230	25	260	±17	300
PG-250A	250	50	230	25	260	±17	300
PG-300A	300	60	260	25	310	±17	300
PG-350A	350	60	260	25	360	±17	300
PG-400A	400	60	320	35	410	±17	500
PG-450A	450	60	320	35	460	±17	500
PG-500A	500	60	320	35	510	±17	500
PG-600A	600	60	320	35	610	±17	500

Функционирование системы контроля работы универсального веб-гида

Системы направляющих поворотного полотна Sunrise Group имеют подвижную раму, которая вращается вокруг виртуальной оси, называемой поворотной, которая является идеальной осью вращения, обеспечивающей большую точность регулировки.

Модуль упругости материала определяет пространство, необходимое для подачи и вывода материала из направляющей полотна, которое составляет не менее 3/4 максимальной ширины полотна.

Сценарии применения
