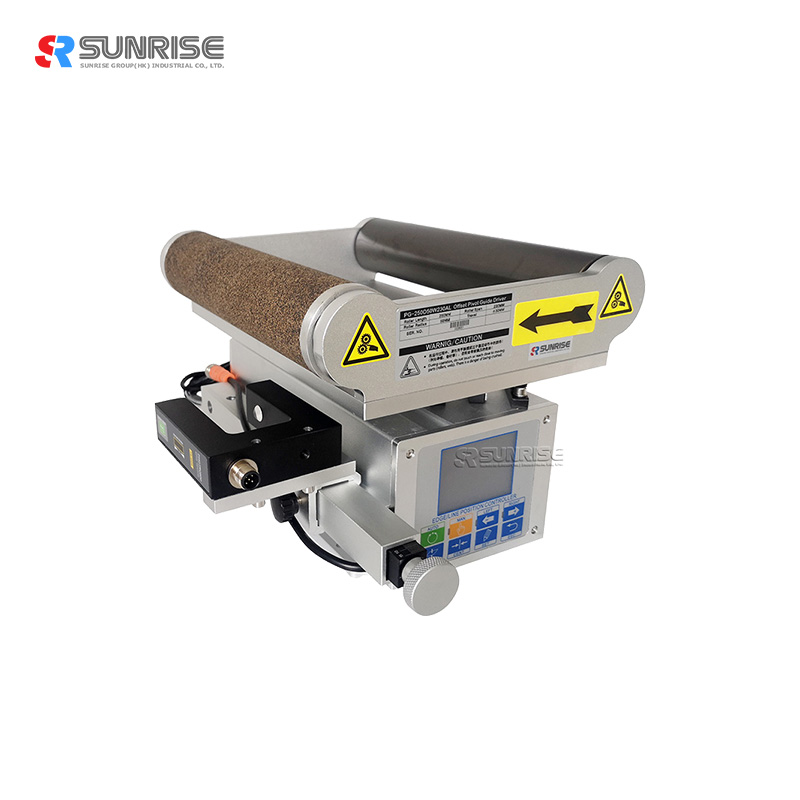

Ofset Döner Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi 7

Ofset Döner Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi 8

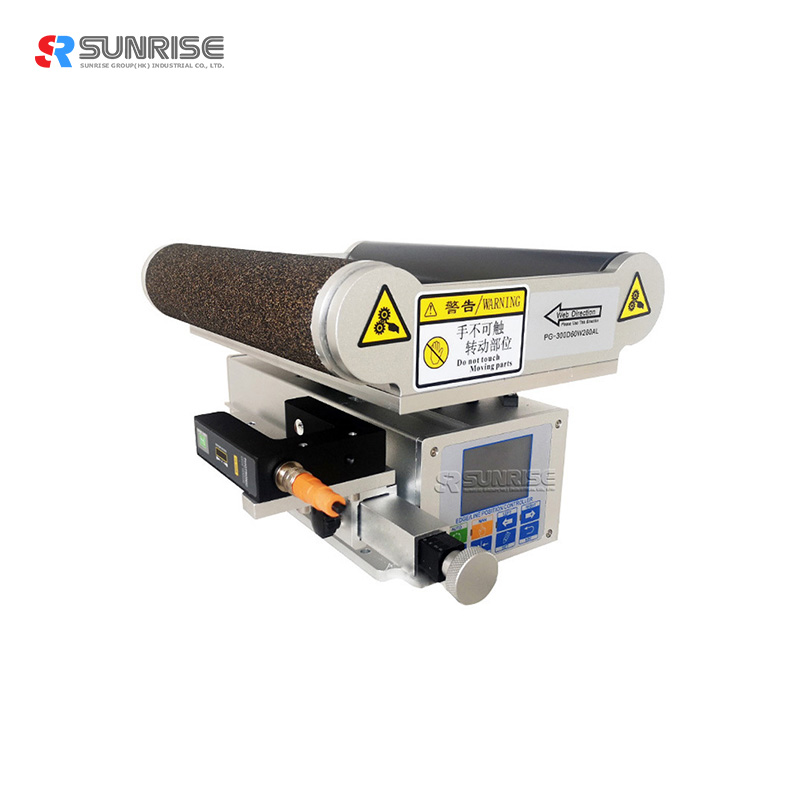

Ofset Döner Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi 9

Ofset Döner Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi 10

Ofset Döner Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi 11

Ofset Döner Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi 12

Ofset Döner Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi

Yeni geliştirilen hepsi bir arada web kılavuzu denetleyicimiz, dar malzeme aralığını doğru şekilde düzeltmek için uygulanır. Özellikle etiket baskı, ambalaj ve non-woven endüstrileri için. Hepsi bir arada web yönlendirme denetleyicisi kompakt tasarıma, kolay kuruluma ve yerden tasarruf sağlar. Denetleyici, sürücü ve dedektör entegre olup, kullanıcının kurulum ve hata ayıklama sırasında yüksek verimliliği artırmasına yardımcı olur. Sensörler: Sistem, kenarı algılamak için fotoelektrik sensör, ultrasonik sensörler veya CCD sensörle ve her türlü malzemenin çizgisini, kenarını veya desenini algılamak için optik sensörle birlikte kullanılabilir. Denetleyici: Hepsi bir arada web kılavuzu kontrol sistemi, hem EPC-A10 hem de EPC-A12 web kılavuzu denetleyicileriyle kullanılabilir

soruşturma

Bir değerlendirme yazın

Hepsi bir arada Web kılavuzu kontrol sistemi Özellikler

Fırçasız DC servo motor sürüşü, bakım gerektirmez

Doğruluklu vidalı çubuk ve doğruluk konumlandırma

Büyük kılavuz hareketi ile

Silindir uzunluğu ve genişliği özel olarak yapılabilir

Silindir yüzey işlemi anodize edilebilir, kauçuk ve mantar derisi olabilir

Kesim istasyonunun manuel veya havalı fikstürü isteğe bağlıdır

Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi Verileri

Teknik Veriler (Web Kılavuzu Kontrol sistemi)
Güç girişi	AC220V /80W
Silindir çapı	80mm / özel yapım
Silindir uzunluğu	650mm / özel yapım
Silindir genişliği	430mm / özel yapım
Maks. sürüş hızı	40 mm/sn
Çevre sıcaklığı	-10~60°C, RH90%'nin altında
Reaksiyon süresi	0.5Hanım
Servo gücü	80W
Doğruluk	0.1mm

Hepsi Bir Arada Web Kılavuzu Kontrol Sistemi Boyutları

All-in-one web guide control system drawing

Modeli Hayır.	Rulo Uzunluğu L (mm)	Silindir Çapı D(mm)	Rulo Genişliği C (mm)	Kayar Blok Yüksekliği B (mm)	Taban Uzunluğu Y (mm)	Web Kılavuzu aralığı (derece°)	Maks. Gerilim (N)
PG-200A	200	50	230	25	260	±17	300
PG-250A	250	50	230	25	260	±17	300
PG-300A	300	60	260	25	310	±17	300
PG-350A	350	60	260	25	360	±17	300
PG-400A	400	60	320	35	410	±17	500
PG-450A	450	60	320	35	460	±17	500
PG-500A	500	60	320	35	510	±17	500
PG-600A	600	60	320	35	610	±17	500

Hepsi bir arada Web kılavuzu kontrol sisteminin işleyişi

Sunrise Group döner web yönlendirme sistemleri, ideal dönüş ekseni olan pivot adı verilen sanal bir eksen etrafında dönen ve daha fazla ayarlama hassasiyeti sağlayan mobil bir çerçeveye sahiptir.

Malzeme elastiklik modülü, malzemeyi ağ kılavuzundan beslemek ve çıkarmak için gereken alanı belirler; bu, ağ-yapının maksimum genişliğinin en az 3/4'ü kadardır.

Cation pplication senaryoları
