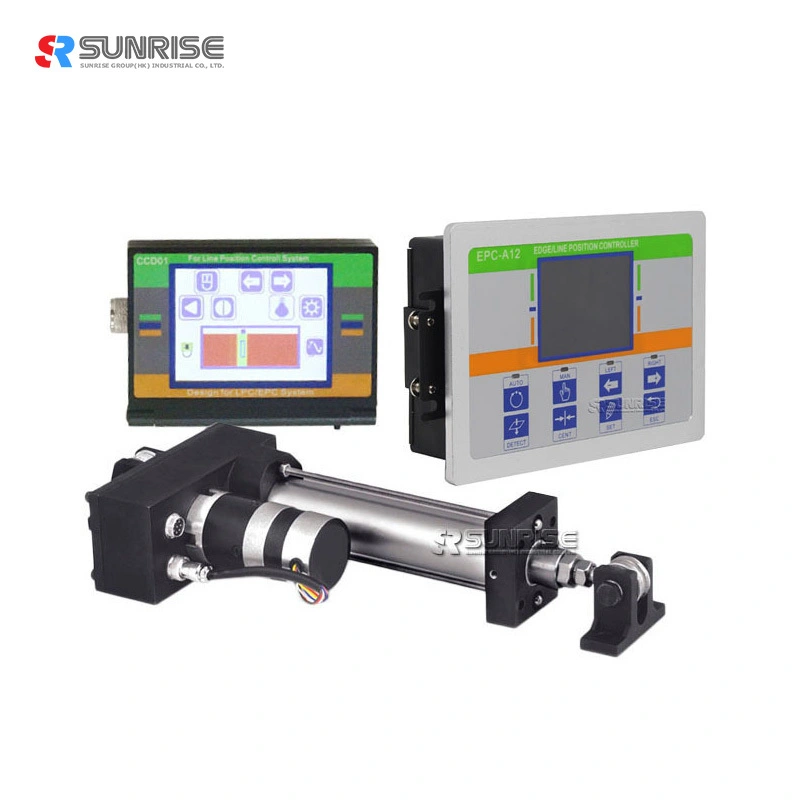

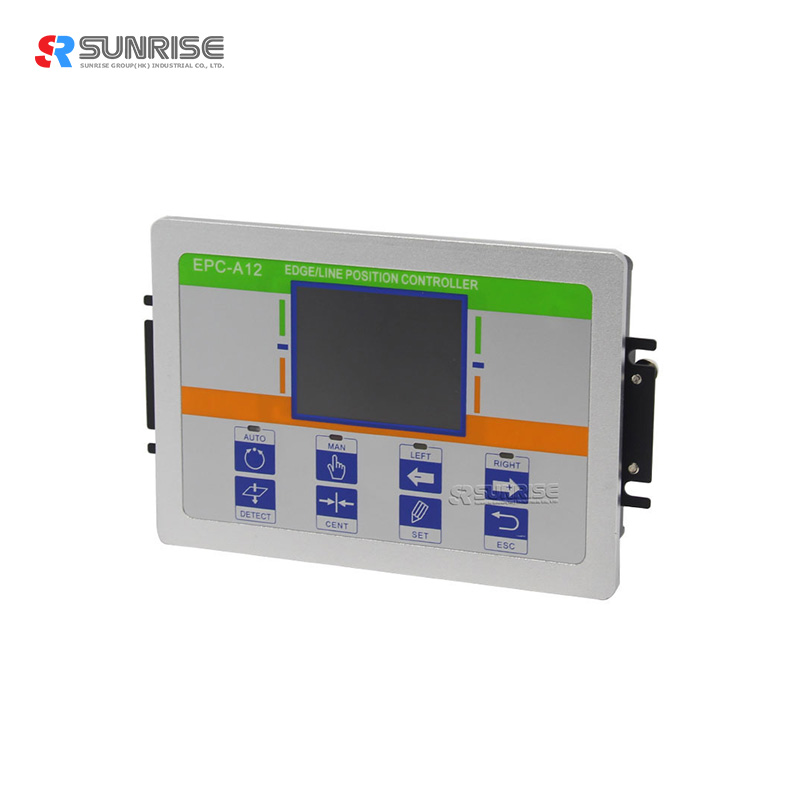

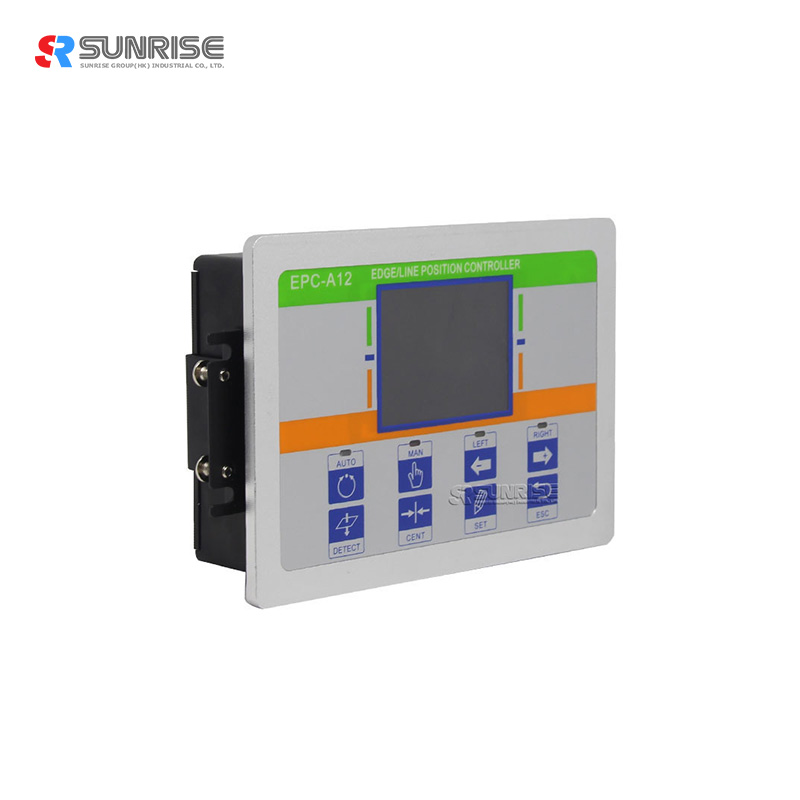

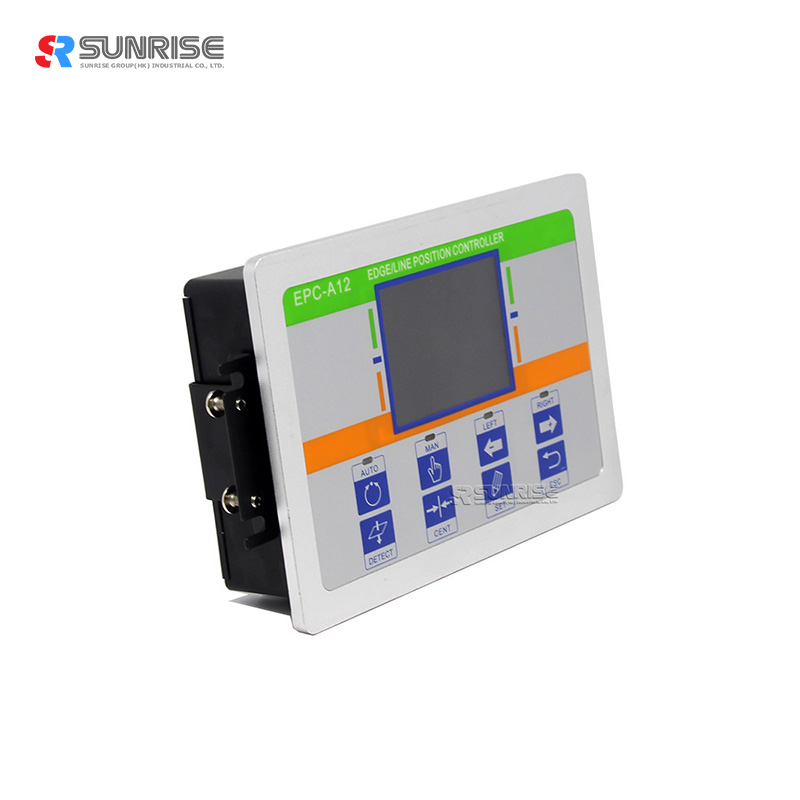

SUNRISE Лидер продаж, новинка EPC-A12, веб-руководство, система управления

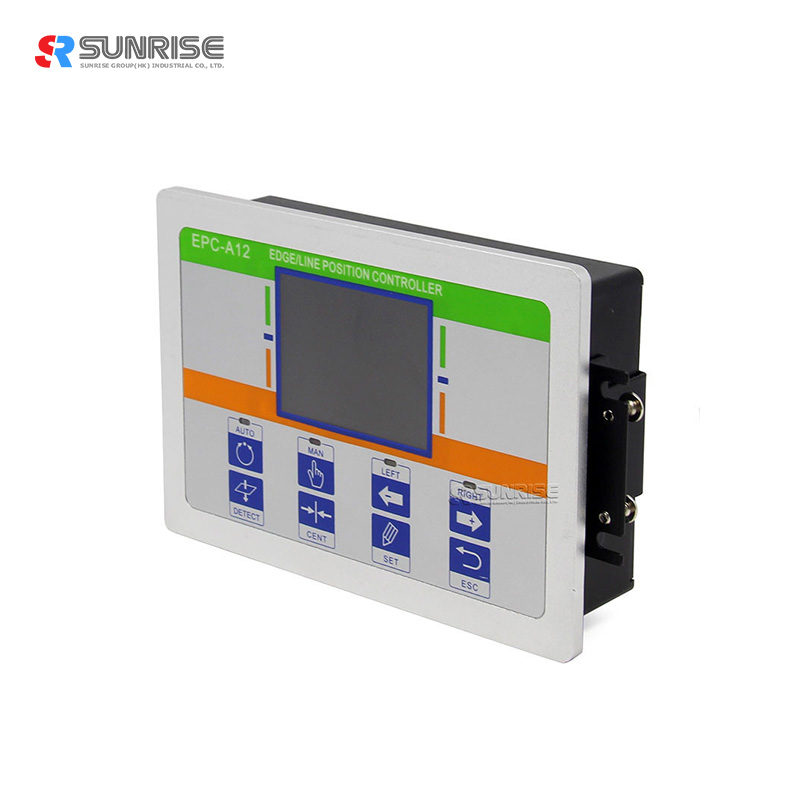

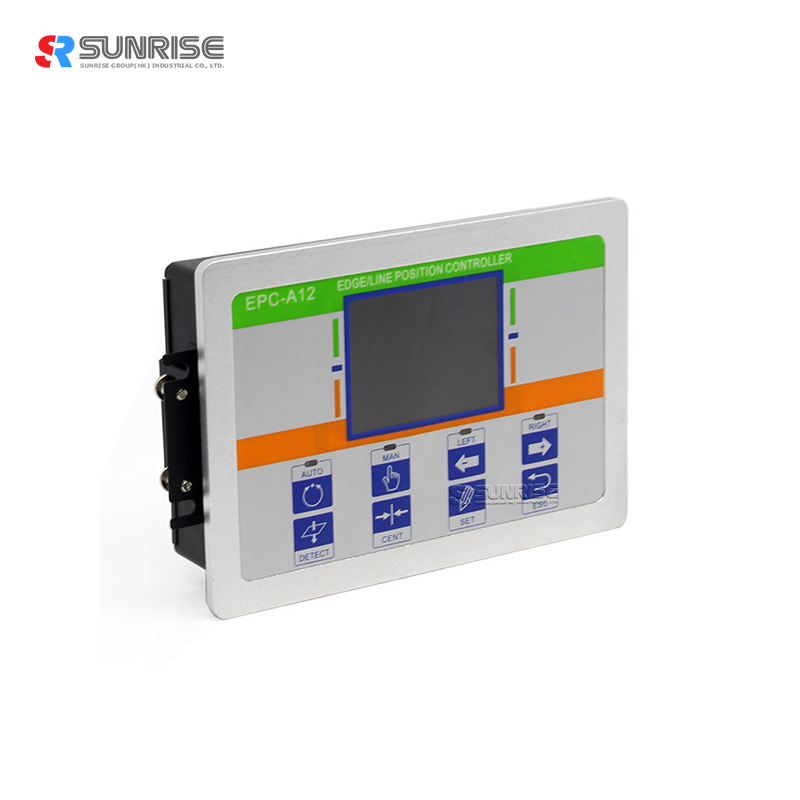

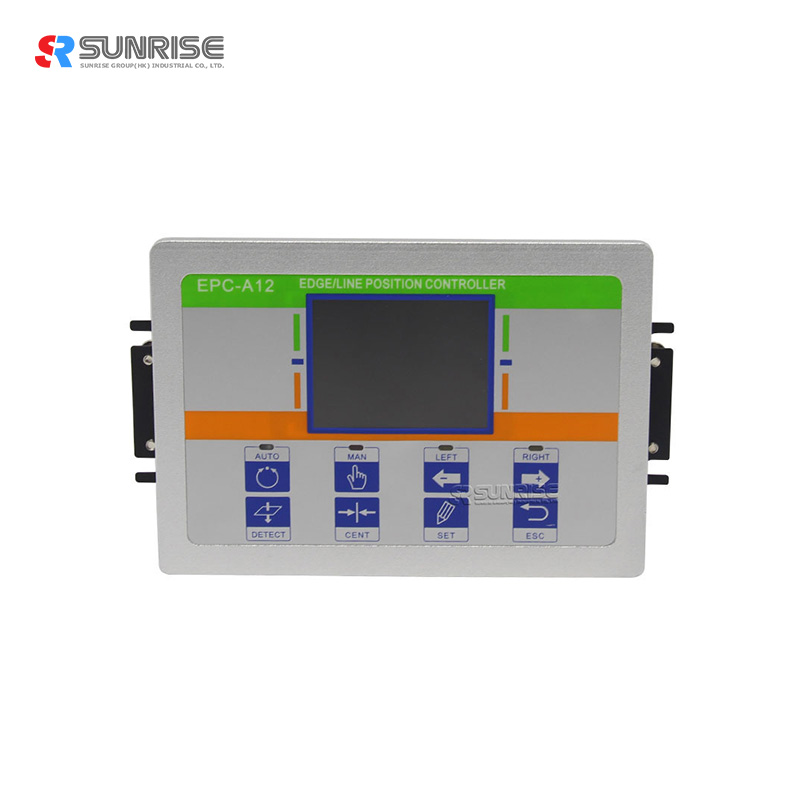

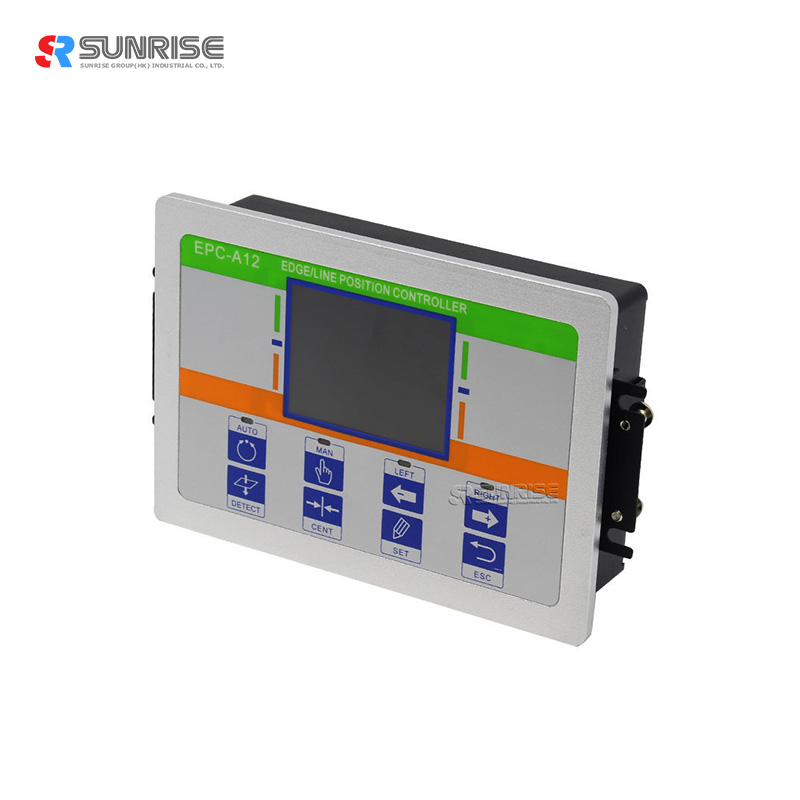

Веб-руководство EPC-A12 Возможности контроллера
● Высокопроизводительный векторный привод серводвигателя с быстрой скоростью реакции, поддержка прямого управления крутящим моментом, ускорения-замедления, ограничения скорости.
● С высокоскоростным расчетом CUP, который поддерживает управление полотном EPC (край), LPC (линия), CPC (центральное) и SPC (S-образное).
● Совместим с ультразвуковым датчиком, оптическим датчиком, датчиком HCCD.
● Большой цветной сенсорный экран с ЧМИ, простота управления.
● Встроенное руководство по настройке и система помощи, имеется кнопка помощи для каждого этапа работы.
● В приводе используется серводвигатель для привода шарико-винтовой пары, который отличается высокой точностью, менее шумен и не требует обслуживания.
● В приводе используется серводвигатель для привода ШВП, который отличается высокой точностью, менее шумен и не требует обслуживания.
● С трехсторонним высокоскоростным аналоговым входом, к которому можно подключить два аналоговых датчика и одностороннюю имитацию внешнего управления.
● С 3 входами оптического развязывающего переключателя, которые могут устанавливать различные функции.
● Многочисленные меры защиты программного и аппаратного обеспечения, обеспечивающие стабильную работу и надежную защиту от помех.
(Существуют различные экстренные решения при выходе из строя каждого компонента, обеспечивающие его работу в течение 24 часов)
● Гибкие методы установки.
Данные веб-контроллера
Напряжение питания | DC24V~45V |
Выходной сигнал Цифровой | Коммуникация |
Точность обнаружения | ±0,02 мм |
Метод обнаружения | Камера CCD |
Источник света | Белый/красный/зеленый/синий |
Корпус | Алюминиевый сплав |
Уровень защиты | IP54 |
Установка контроллера | |||
Технические параметры веб-контроллера: | |||
Блок питания | 24 В постоянного тока ~ 45 В, стандартный 24 В | Умение управлять двигателем | 24–45 В переменного тока, 10 А Макс. |
Источник питания энкодера | D15 В, 200 мА Макс. | Аналоговый вход | 3-полосный 0~5В, сопротивление 20К |
Напряжение датчика | 12 В постоянного тока, 350 мА Макс. | Время реакции на исправление | 0.5РС |
Разрешение аналогового входа | 12-битный АЦП | Двухпозиционный вход | 3-сторонний NPN |
Метод коррекции | линия/край/центр/s-образная форма | совместимый датчик | Ультразвуковой датчик, оптический датчик, датчик HCCD |
Скорость привода | 1 мм/с~75 мм/с | Упор привода | 100кг~1500кгф |
Защита от электростатического разряда | IEC1000 - 4 - 2, ± 15 кВ (воздух), ± 8 кВ (контакт) | Экран дисплея | 2,8-дюймовый, 260 тыс. цветов или 4,3-дюймовый, 260 тыс. цветов |
Тип ЧМИ | TFT сенсорный экран | Защитный | IP53 |
Структурная схема системы веб-гид-контроля: | |||
Особенности оптического датчика HCCD
Данные оптического датчика HCCD
Линейные приводы PD Особенности
Данные линейных приводов PD
Модель | Путешествовать | Толкать | Толкающая загрузка | Макс. скорость движения |
PD-104L80 | 80 | 100Кг | 1000Кг | 40 мм/с |
PD-204L150 | 150 | 200Кг | 2000Кг | 40 мм/с |
PD-204L200 | 200 | 200Кг | 2000Кг | 40 мм/с |
PD-403L150 | 150 | 400Кг | 4000Кг | 30 мм/с |
PD-403L200 | 200 | 400Кг | 4000Кг | 30 мм/с |
PD-803L200 | 200 | 800Кг | 8000Кг | 30 мм/с |
Линейные приводы PD Код заказа
