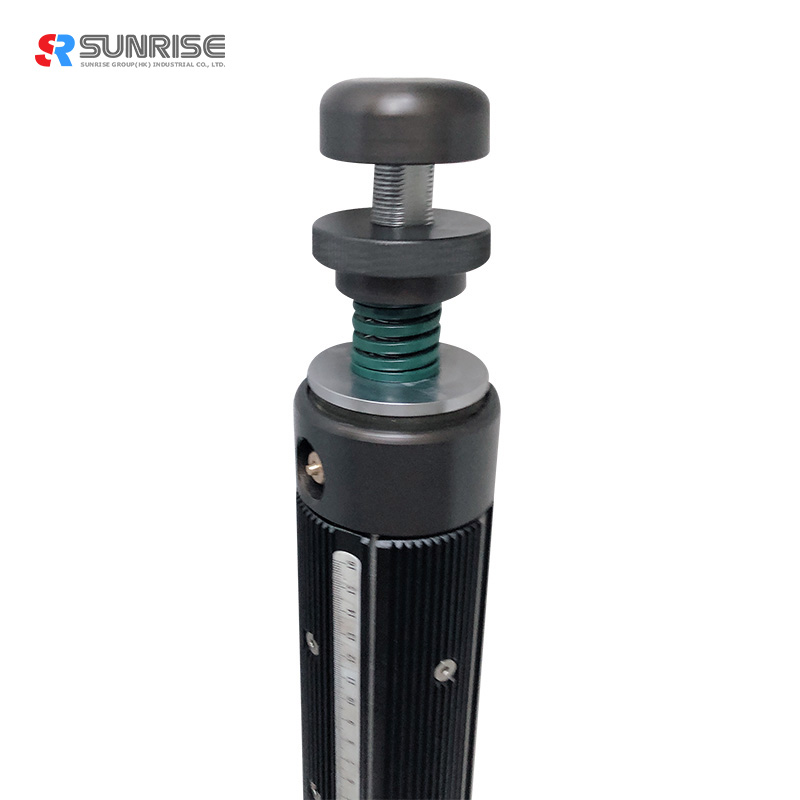

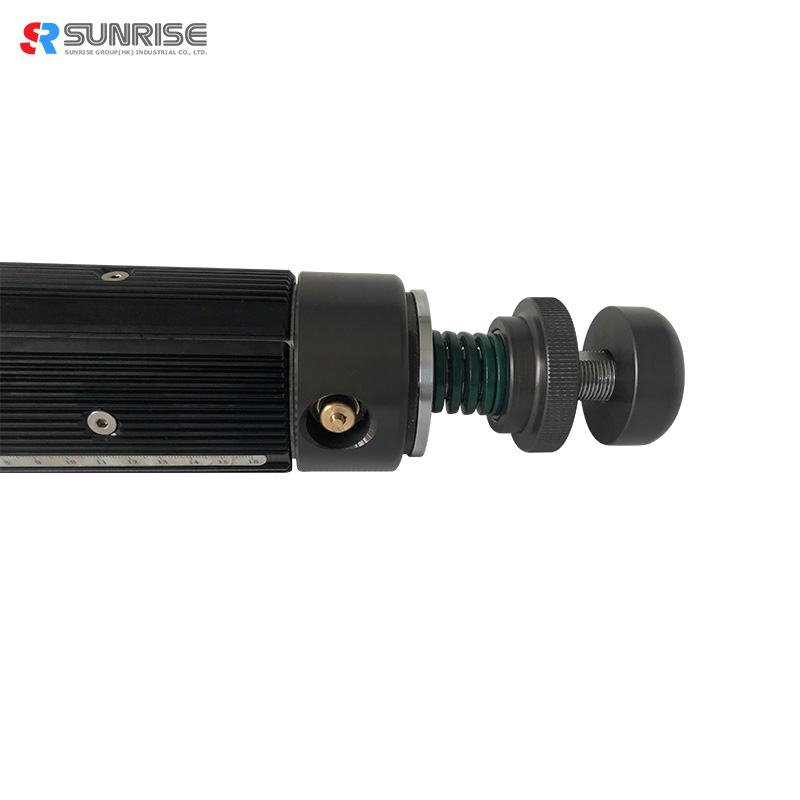

Eje de expansión de aire tipo hoja de tensión para sistema de desenrollado
Descripción del producto
El eje de expansión de aire tipo hoja de tensión es adecuado para una gama completa de operaciones de conversión y producción de banda, con un diseño de hoja fija para una mayor concentricidad del núcleo y la banda. Es ideal para bobinado con núcleo o sin núcleo y cuenta con un agarre de expansión radial de 360°. Su construcción y diseño robustos están disponibles para cualquier diámetro o longitud, en acero, aluminio o carbono liviano, con diseños especiales disponibles para aplicaciones de servicio pesado y extraligeras. Los pesos de eje para su aplicación específica están disponibles a pedido.
Fabricamos según sus especificaciones ejes de expansión de aire tipo hoja tensora para adaptarse a su equipo, incluidos diseños en voladizo o personalizados. Los ejes de expansión de aire tipo hoja tensora SUNRISE tienen una garantía de un año contra defectos de material y mano de obra.
Tensión Tipo hoja Eje de expansión de aire Característica
Especificación
Datos del eje de expansión de aire tipo hoja de tensión | |||
Modelo | Diámetro exterior sin inyección de aire ( Φmm) | Diámetro exterior con inflado de aire ( Φmm) | Aplicar al tubo del carrete con el diámetro interno como se muestra a continuación ( Φmm) |
3" | Φ74~75 | Φ78 | Φ75.5~ Φ78 |
4" | Φ99 | Φ105 | Φ101~102 |
5" | Φ125 | Φ130 | Φ126~128 |
6" | Φ150 | Φ154 | Φ151~153 |
8" | Φ220 | Φ206 | Φ202~ Φ204 |
10" | Φ250 | Φ260 | Φ252~ Φ256 |
12" | Φ300 | Φ310 | Φ302~ Φ305 |
Estructura basica | |||
Dibujo de trabajo | |||
Cálculo del peso del eje de expansión de aire tipo hoja de tensión | ||
L1(ancho de trabajo)+100 cálculo de longitud | 3" | otro tamaño |
600-1000 mm | 11~16(kg) | Para cálculos especiales |
1000~1300 mm | 16~20(kg) | |
1300~1600 mm | 20~24(kg) | |
1600~2000 mm | 24~30kg | |
Escenarios de aplicación
