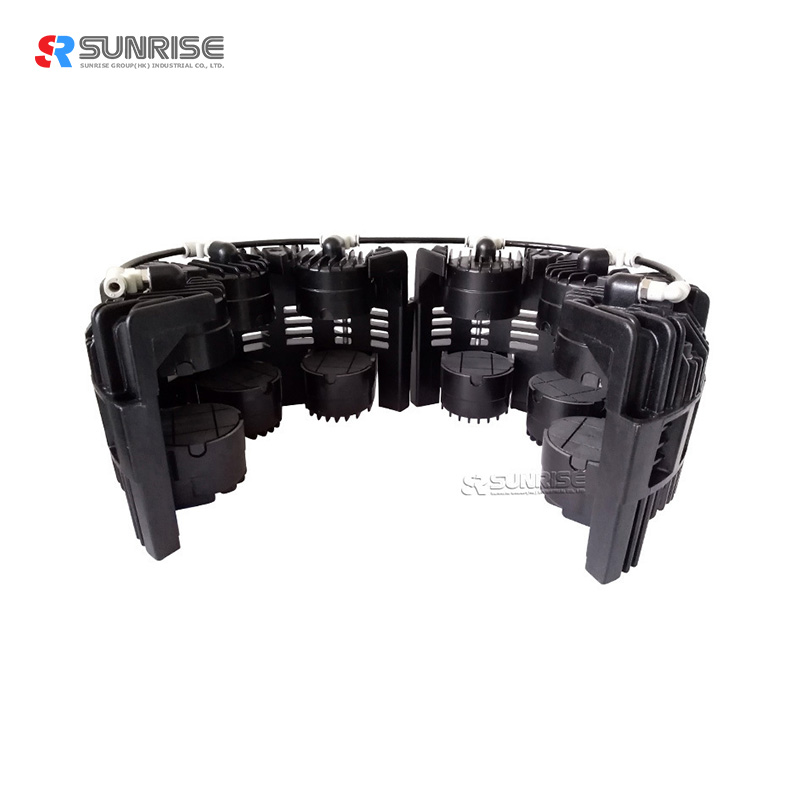

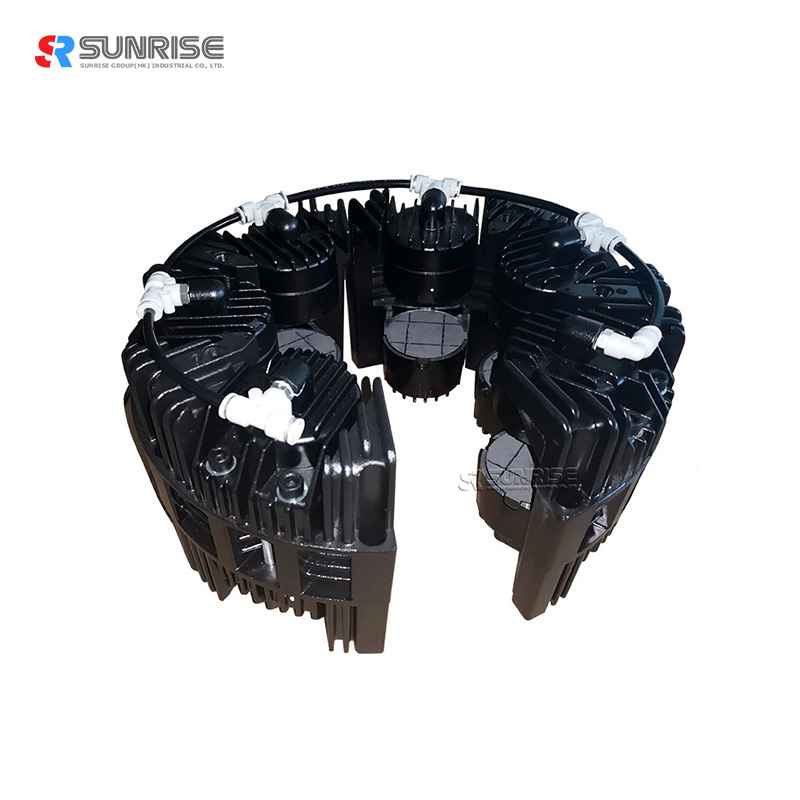

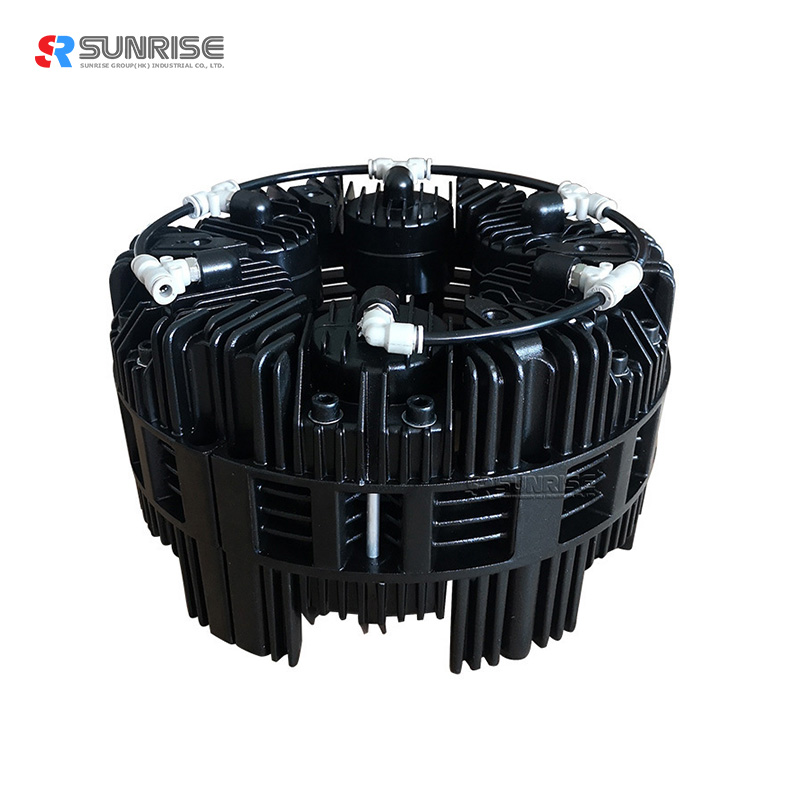

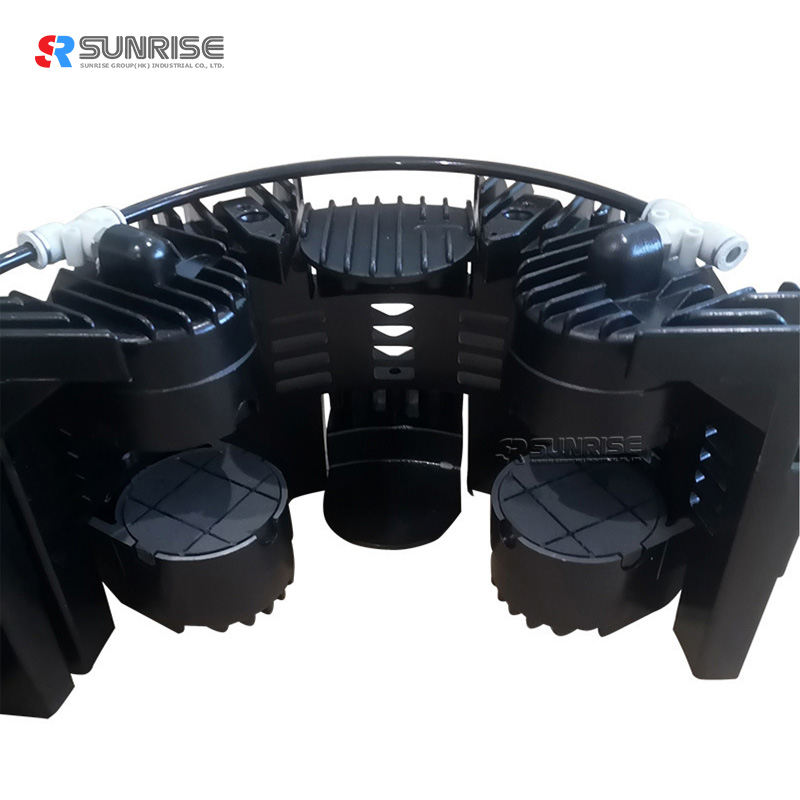

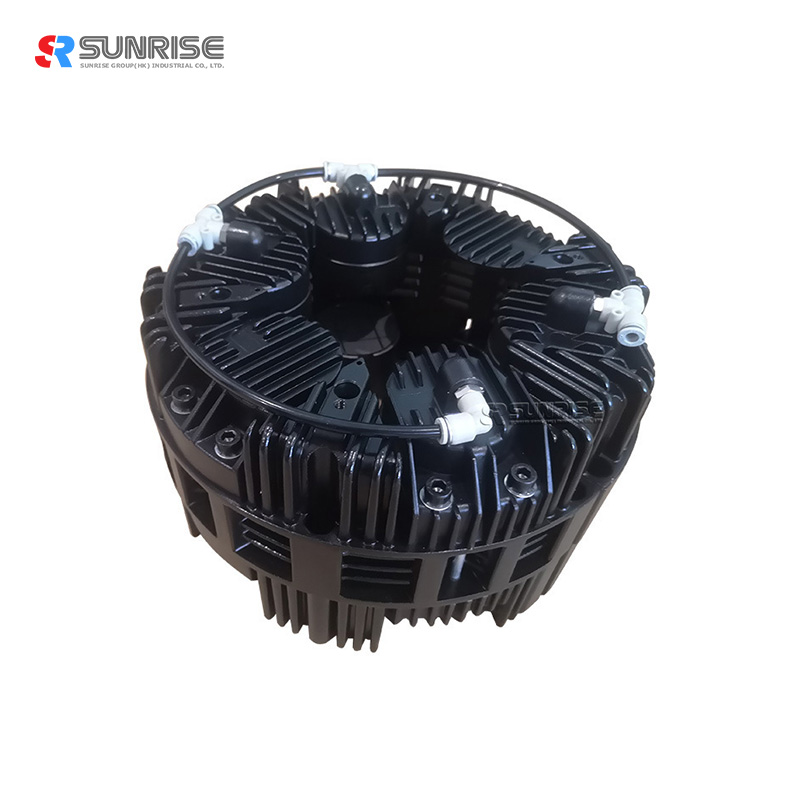

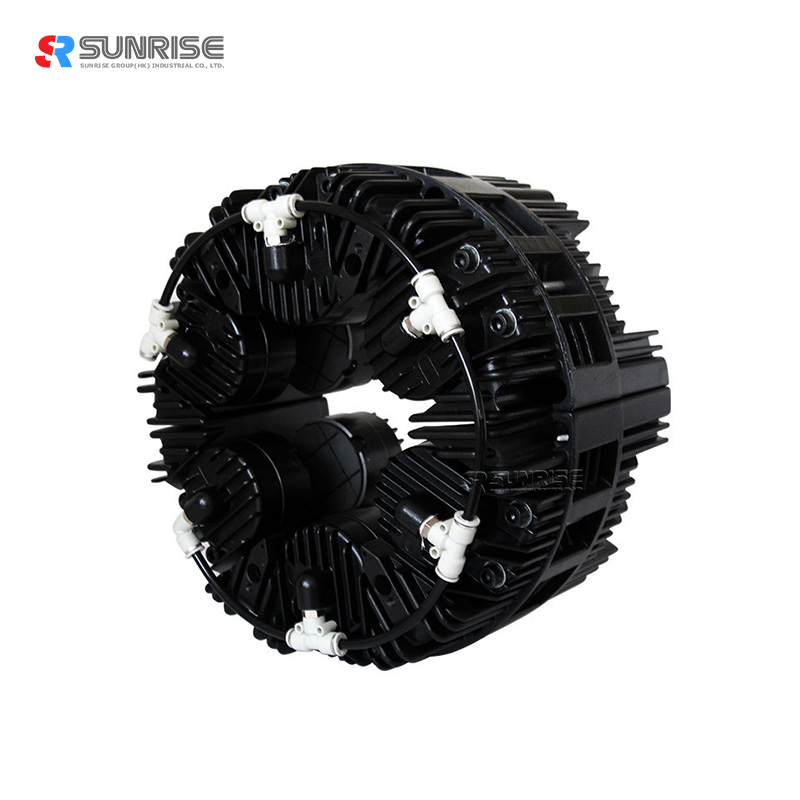

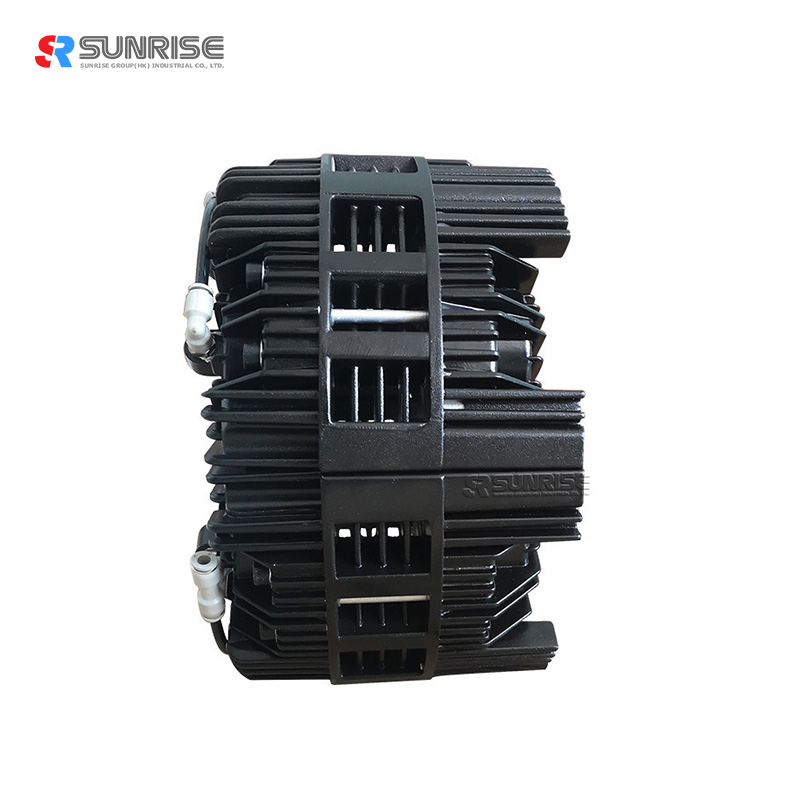

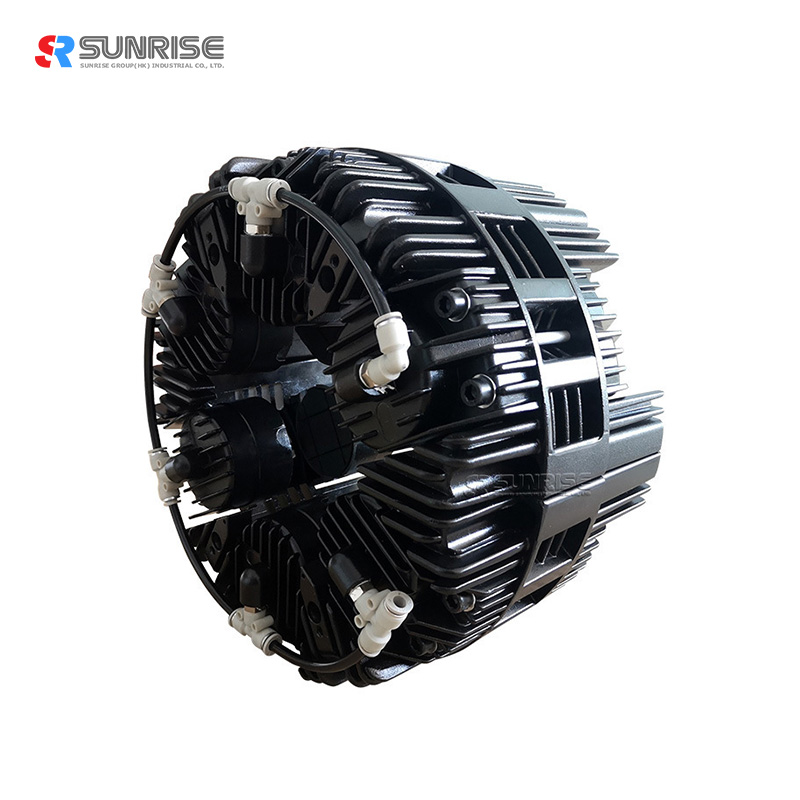

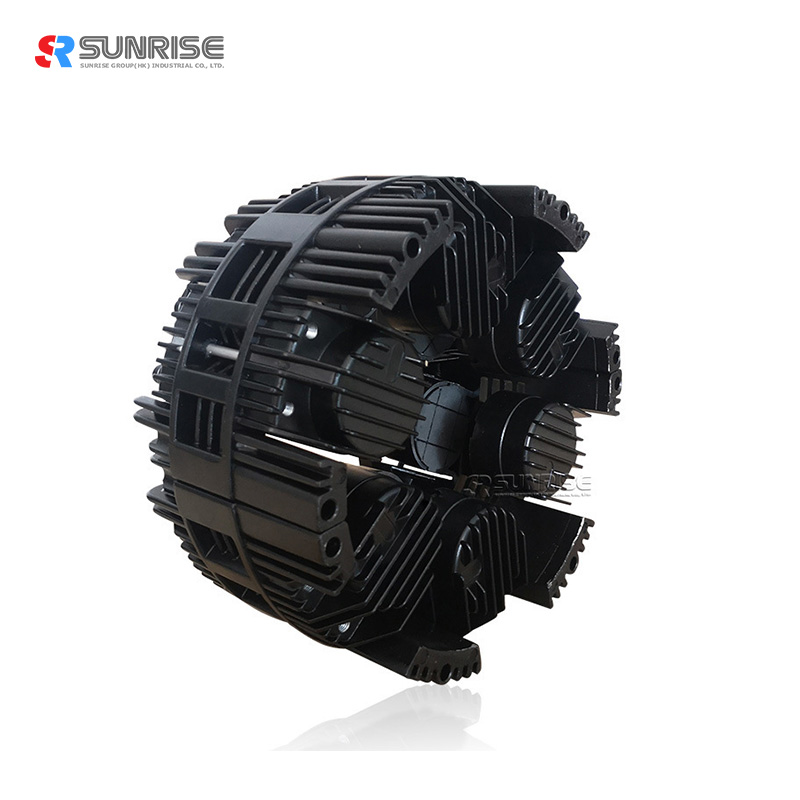

Freno de disco con pinza neumática DBK
Freno de disco con pinza neumática DBK
El freno de disco con pinza neumática DBK es un freno de disco con pinza neumática completo con varias piezas de módulos, más módulos en cantidad y mayor fuerza de frenado. Este freno de disco de aire se utiliza para mantener en constante tensión las piezas giratorias y en movimiento de la máquina o para detenerlas en un tiempo más corto.
Cuando este freno de disco con pinza neumática DBK se utiliza para el control de tensión, se utiliza en situaciones de control de tensión de alta precisión. El freno de disco con pinza neumática DBK puede proporcionar muchos tipos de control de par y tiene una gran capacidad de radiación. Y este freno de disco con pinza neumática tiene una amplia aplicación en industrias de procesamiento, como las de embalaje, papel tisú y papel corrugado.
Característica
Principio de funcionamiento del freno de disco con pinza de aire neumática
El sistema es impulsado por aire, el diafragma en el tanque de aire empuja el empujador hacia adelante y las almohadillas sostienen el disco giratorio. Cuando se descarga el aire, el empujador regresa con el resorte y finaliza el proceso de frenado.
Propósito del freno de disco con pinza de aire neumática
Mantener el movimiento en tensión constante mediante válvula proporcional, Función de parada de emergencia de la masa en movimiento, para asegurar la parada en determinados momentos, Función de frenado en determinados valores de momento.
Especificación del freno de disco con pinza de aire neumática
Modelo | DBK 250.0.0.0 (El diámetro. del disco de freno es de 250 mm | ||||
Presión del aire | Mín. 0,02 Máx. 0.6 | ||||
Par de deslizamiento para cada pinza [kgf-m](N-m) | 0.15(1.5) 16(160) | ||||
Potencia térmica (KW) | Con ventilador | 3,5 (100 rpm) | 4,5 (300 rpm) | 6,0 (600 rpm) | 9,0 (1000 rpm) |
Sin ventilador | 1,3 (100 rpm) | 2,2 (300 rpm) | 3,0 (600 rpm) | 4,8 (1000 rpm) | |
Momento de inercia (Kgcm²) | Yo=0,058kg² | ||||
Velocidad máxima (r/min) | 2500 | ||||
Peso (kg) | 22 | ||||
