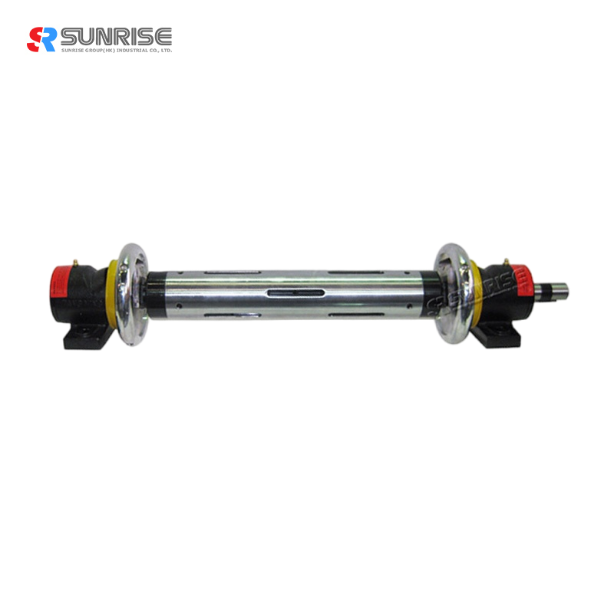

Eje de expansión de aire con mandriles de seguridad
¿Qué es un eje de aire?
Los ejes Sunrise Air se utilizan en los procesos de fabricación para encajar en un núcleo sobre el que se enrollan materiales como papel, cartón y películas de plástico. Un eje de aire está diseñado de manera que, al encajar en un núcleo, se pueda expandir fácilmente, logrando así una fijación rápida y firme; también se puede desinflar fácilmente para facilitar la extracción del eje una vez que se completa el bobinado del producto. Su diseño eficiente los hace ideales para montarlos en carcasas de cojinetes para permitir el bobinado o desenrollado de rollos de material en stock con el mínimo tiempo de inactividad del equipo. La ventaja de utilizar un eje neumático es su capacidad para sujetar el núcleo sin dañarlo, al mismo tiempo que proporciona una interfaz positiva para controlar la red mediante motores. & frenos. Los ejes de aire están disponibles como tipo llave/lug (con vejiga en el centro) o tipo tabla/hoja (vejigas en la periferia del eje).
Eje de aire tipo llave (estilo Lug)
-
Se expande instantáneamente para un montaje rápido del rollo.
-
Agarra los núcleos de forma segura sin dañarlos ni dañarlos.
-
Se utiliza para posiciones de desenrollado o rebobinado.
-
Suministro de aire por junta rotativa manual o automática.
-
Colapso positivo para una rápida extracción del rollo.
-
Desempeño confiable.
-
Fabricado según sus especificaciones para adaptarse a su equipo.
-
Ideal para núcleos de plástico, aluminio o acero.
-
Hay disponibles orejetas de superficie de uretano para mejorar el agarre.
Datos del eje de aire tipo chaveta:
|
Modelo
|
Diámetro exterior sin inflado de aire (
¦µ
milímetros)
|
Diámetro exterior con inflado de aire (
¦μ)mm
|
Aplicar al tubo del carrete con el diámetro interno como se muestra a continuación (
¦μ)mm
|
2"
|
¦µ49
|
¦µ52~
¦µ54
|
¦µ50~51
|
3"
|
¦µ74~
¦µ75
|
¦µ80~
¦µ82
|
¦µ75.5~
¦µ78
|
4"
|
¦µ99~100
|
¦µ104~
¦µ106
|
¦µ~101~102
|
5"
|
¦µ125
|
¦µ130~133
|
¦µ126~
¦µ128
|
6"
|
¦µ150
|
¦µ154~156
|
¦µ151~
¦µ153
|
8"
|
¦µ200
|
¦µ206~264
|
¦µ202~204
|
10"
|
¦µ250
|
¦µ260~
¦µ264
|
¦µ252~256
|
12"
|
¦µ300
|
¦µ308~310
|
¦µ302~305
|
Estructura del eje de aire tipo llave:
Eje de aire tipo llave
Dibujo de asignación de llaves:
|
Cálculo del peso del eje de aire tipo llave:
L2 (Cuerpo del eje)+100 cálculo de longitud
|
2"
|
3"
|
6~12"
|
600~1000 mm
|
8~12 (kg)
|
15~20(kg)
|
Para cálculos especiales
|
1000~1300 mm
|
12~14(kg) |
20~25(kg) |
1300~1600 mm
|
14~16(kg) | 25~30(kg)
|
1 600~2000 mm
| 16~20(kg)
|
30~38(kg) |
Capacidad de carga del eje neumático tipo chaveta:
Aterial
|
2"
|
3"
|
6"
|
Aleación de aluminio
|
/ |
300~500(kg)
|
800~1200(kg)
|
Acero 45#
|
100 (kg) máx.
|
800~1000(kg)
|
1200~1800(kg)
|
* Sistemas de impresión: transportadores y alimentadores.
*Sistemas para trabajar la madera: sierras, máquinas para trabajar la madera, laminadoras.
* Equipos de oficina: fotocopiadoras electrónicas, calculadoras, faxes, contadoras de monedas, impresoras.
* Sistemas de prueba: máquinas de laboratorio, probadores de durabilidad, sistemas de medición.
* Sistemas de procesamiento de alimentos: máquinas cortadoras de carne, máquinas para hacer galletas, máquinas para enlatar, máquinas para hacer fideos.
* Otros: reductores de velocidad, maquinaria de galvanoplastia, máquinas de física y química, máquinas para fabricar papel, máquinas para procesar pulpa.
¿Aún estás frustrado por tu freno de polvo, embrague de polvo, eje de aire o mandriles de seguridad, controladores de tensión? ¿Y busca unos disponibles, duraderos y con garantía?
¡Has venido al lugar correcto!
Fundada en 2003 y ubicada en la ciudad de Dongguan,
SUNRISE GROUP INDUSTRIAL CO., LTD
es un fabricante y comerciante profesional de embragues de polvo, frenos de polvo, embragues electromagnéticos, frenos electromagnéticos, embragues de aire, frenos de aire, ejes de aire, mandriles de seguridad, rodillos y controladores de tensión. ¡Lo que sea, nos especializamos en ello!
Debido a la imagen positiva y los productos de calidad,
SUNRISE GROUP INDUSTRIAL CO., LTD
ha ganado una gran participación de mercado, junto con los productos vendidos en más de 30 países y regiones, incluidos EE. UU., México, Colombia, Alemania, Reino Unido, Australia, Italia, España, Portugal, Rusia, Corea, Malasia y países de Europa del Este, etc.
1.
¿Cuándo puedo obtener la cotización?
Generalmente cotizamos dentro de las 24 horas posteriores a la recepción de su consulta. Si es muy urgente para obtener el precio, por favor llame
nosotros o infórmenos en su correo electrónico, para que podamos considerar su consulta como prioridad.
2.
¿Cómo debo realizar el pedido?
Infórmenos el número de modelo según nuestras especificaciones para embrague de polvo, freno de polvo, embrague de aire, freno de aire, embrague electromagnético, freno electromagnético y mandriles de seguridad. Para eje de aire y rodillo, muéstrenos su dibujo o háganos saber su solicitud y luego le proporcionaremos el dibujo para su confirmación.
3.
¿Cuál es su base MOQ?
Normalmente, no tenemos solicitudes de MOQ, excepto los rodillos.
4.
¿Qué pasa con el plazo de entrega de producción?
Honestamente, depende de la cantidad del pedido y del tipo de nuestros productos. Para embrague de polvo, freno de polvo, controlador de tensión, celda de carga y controlador de posición de borde, el tiempo es de aproximadamente 3 a 5 días. Para mandriles de seguridad, eje neumático y rodillo
que necesitan alrededor de 15-30 días.
5.
¿Cuál es el plazo de entrega?
Podemos arreglar con EXW, FOB, CIF¡etc. Puede elegir la forma más conveniente o rentable.
