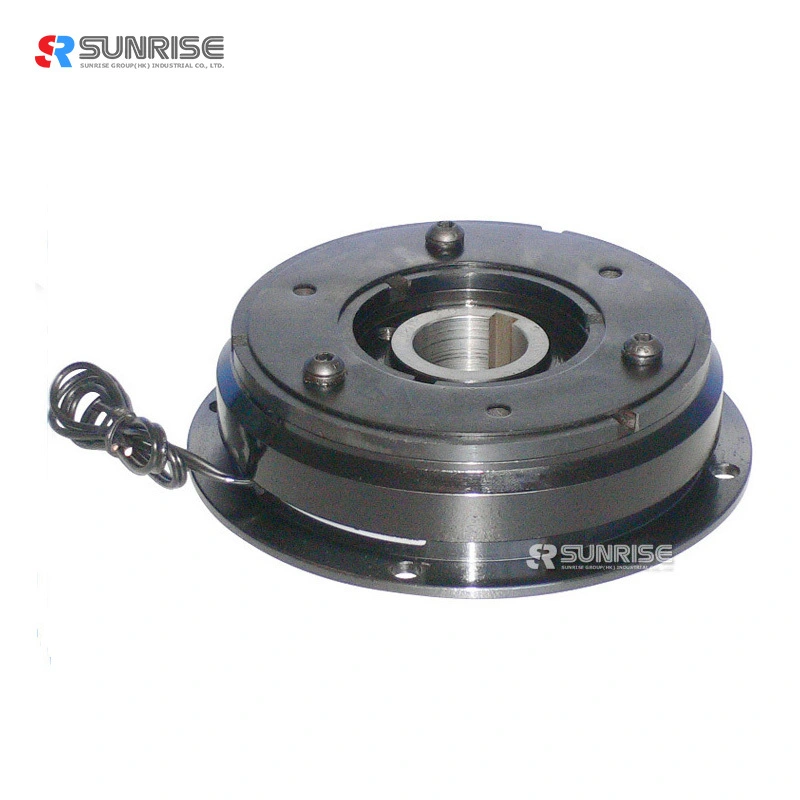

Электромагнитная муфта FCD с фланцевым креплением
Электромагнитная муфта FCD с фланцевым креплением
Электромагнитная муфта, установленная на фланце (также известная как электромагнитная мощность на муфте), передает привод, когда на катушку подается питание. Электромагнитная муфта с фланцевым креплением может включаться статически и динамически и доступна в различных размерах, крутящих моментах и многополюсных версиях с высоким крутящим моментом.
Электромагнитная муфта с фланцевым креплением используется для передачи вращательного движения при включении электропитания и может поставляться с различными типами якоря в соответствии с предполагаемой компоновкой конструкции. Они состоят из пластины якоря и возвратной пружины, цельной ступицы с отверстием и шпоночной канавкой или из внутренних подшипников.
Вариант с высоким крутящим моментом (многополюсный) обеспечивает более высокий статический крутящий момент при меньшем размере корпуса, уменьшая общий вес, износ и количество пусков/остановок, необходимых для основного двигателя, тем самым увеличивая срок службы двигателя.
Особенность
Спецификация
Данные электромагнитного сцепления | |||||||||||||||
MODEL | FCD-1(-2)-006 | FCD-1(-2)-015 | FCD-1(-2)-025 | FCD-1(-2)-050 | FCD-1(-2)-100 | FCD-1(-2)-200 | FCD-1(-2)-400 | ||||||||
Статический крутящий момент [кгс-м] (Н-м) | 0.6(0.6) | 1.5(15) | 2.5(25) | 5.0(50) | 10(100) | 20(200) | 40(400) | ||||||||
Динамический крутящий момент [кгс-м] (Н-м) | 0.5(5) | 1.0(10) | 2.0(20) | 4.0(40) | 8(80) | 16(160) | 32(320) | ||||||||
Мощность [DC24V](Вт) при 20°C | 11 | 15 | 20 | 25 | 35 | 45 | 60 | ||||||||
Вес (кг) | 0.66(0.5) | 1.19(0.91) | 2.11(1.66) | 3.8(3.05) | 6.9(5.4) | 13(10.5) | 23.6(18.7) | ||||||||
Максимальная скорость (об/мин) | 1800 | ||||||||||||||
Радиус | A | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
B | 67.5 | 85 | 106 | 133 | 169 | 212.5 | 264 | ||||||||
C1 | 80 | 100 | 125 | 150 | 190 | 230 | 290 | ||||||||
B | 67.5 | 85 | 106 | 133 | 175 | 215 | 270 | ||||||||
C2 | 72 | 90 | 112 | 137 | 175 | 215 | 270 | ||||||||
C3 | 35 | 42 | 52 | 62 | 80 | 100 | 125 | ||||||||
D1 | 12 | 15 | 15 | 20 | 20 | 25 | 25 | 30 | 30 | 40 | 40 | 50 | 50 | 60 | |
D2 | 12 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||
E1 | 26 | 31 | 41 | 49 | 65 | 83 | 105 | ||||||||
E2 | 33 | 37 | 47 | 52 | 62 | 74.5 | 101.5 | ||||||||
F | 23 | 28.5 | 40 | 45 | 62 | 77 | 100 | ||||||||
S | 38 | 45 | 55 | 64 | 75 | 90 | 115 | ||||||||
U | 39.5 | 47 | 57 | 67 | 78 | 93.5 | 118.5 | ||||||||
Y | 5 | 6 | 7 | 7 | 9.5 | 9.5 | 11.5 | ||||||||
Вал | H | 24 | 26.5 | 30 | 33.5 | 37.5 | 44 | 51 | |||||||
J | 3.5 | 4.3 | 5 | 5.5 | 6 | 7 | 8 | ||||||||
K | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | ||||||||
L1 | 43 | 51 | 61 | 70.5 | 84.5 | 100.5 | 118 | ||||||||
L2 | 31.5 | 35 | 41 | 46.5 | 53.5 | 64.5 | 75 | ||||||||
L3 | 51.5 | 60 | 71 | 86.5 | 103.5 | 124.5 | 145 | ||||||||
M1 | 22 | 24 | 27 | 30 | 34 | 40 | 47 | ||||||||
M2 | 15 | 20 | 25 | 30 | 38 | 45 | 54 | ||||||||
N1 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | ||||||||
N2 | 2 | 2 | 3 | 2 | 3 | 5 | 6 | ||||||||
P | 7.5 | 8 | 9 | 9 | 11.5 | 13 | 15.5 | ||||||||
T | 6 | 8 | 10 | 12 | 15 | 18 | 22 | ||||||||
W | 4 | 5 | 5 | 7 | 7 | 10 | 12 | ||||||||
Z1 | 4-90° | ||||||||||||||
Z2 | 60° | 45° | 30° | 45° | 225° | ||||||||||
М1 | 2-M4 | 2-M5 | 2-M5 | 2-M6 | 2-M8 | 2-M8 | 2-M10 | ||||||||
М2 | 3M4*0.7P*4L л | 3M4*0.7P*6L | 4-M4*0.7P*8L | 6-M5*0.8P*8L | 4-M6*1P*12L | 4-M6*1P*12L | |||||||||
X | 1.5 | 1.8 | 2.1 | 2.8 | 3.4 | 4.5 | 5.1 | ||||||||
а | 0.2(±0.05) | 0.3(+0.05/-0.1) | 0.5(-0/-0.2) | ||||||||||||
б | 4 | 5 | 5 | 7 | 7 | 10 | 12 | ||||||||
Т1 | 1.8 | 2.3 | 2.3 | 2.3 | 2.3 | 3.3 | 3.3 | 3 | 3.3 | 3.8 | 3.8 | 3.8 | 3.8 | 5 | |
Т2 | 1.8 | 2.3 | 2.3 | 3.3 | 3.3 | 3.8 | 3.8 | ||||||||
