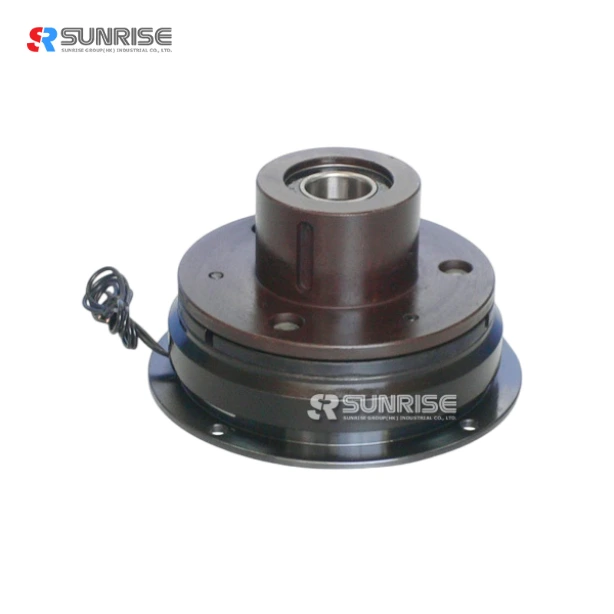

Электромагнитная муфта FCD-1
Электромагнитная муфта FCD-1
Принцип работы электромагнитной муфты:
Электромагнитные муфты работают электрически, но передают крутящий момент механически. Поэтому их раньше называли электромеханическими муфтами. С годами Sunrise стали называть электромагнитными, а не электромеханическими, что больше касается их метода приведения в действие, чем физического действия. С тех пор, как сцепления начали становиться популярными более 60 лет назад, разнообразие применений и конструкций сцеплений резко возросло, но основная работа осталась прежней.
Односторонние сцепления составляют примерно 90% всех продаж электромагнитных муфт. В этой статье в основном речь идет об этих типах сцеплений. Альтернативные конструкции сцепления упомянуты в конце этой статьи.
Данные электромагнитного сцепления:
| MODEL | FCD-1(-2)-006 | FCD-1(-2)-015 | FCD-1(-2)-025 | FCD-1(-2)-050 | FCD-1(-2)-100 | FCD-1(-2)-200 | FCD-1(-2)-400 | ||||||||
| Статический крутящий момент [кгс-м] (Н-м) | 0.6(0.6) | 1.5(15) | 2.5(25) | 5.0(50) | 10(100) | 20(200) | 40(400) | ||||||||
| Динамический крутящий момент [кгс-м] (Н-м) | 0.5(5) | 1.0(10) | 2.0(20) | 4.0(40) | 8(80) | 16(160) | 32(320) | ||||||||
| Мощность [DC24V](Вт) при 20 °C | 11 | 15 | 20 | 25 | 35 | 45 | 60 | ||||||||
| Вес (кг) | 0.66(0.5) | 1.19(0.91) | 2.11(1.66) | 3.8(3.05) | 6.9(5.4) | 13(10.5) | 23.6(18.7) | ||||||||
| Максимальная скорость (об/мин) | 1800 | ||||||||||||||
| Радиус | A | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| B | 67.5 | 85 | 106 | 133 | 169 | 212.5 | 264 | ||||||||
| C1 | 80 | 100 | 125 | 150 | 190 | 230 | 290 | ||||||||
| B | 67.5 | 85 | 106 | 133 | 175 | 215 | 270 | ||||||||
| C2 | 72 | 90 | 112 | 137 | 175 | 215 | 270 | ||||||||
| C3 | 35 | 42 | 52 | 62 | 80 | 100 | 125 | ||||||||
| D1 | 12 | 15 | 15 | 20 | 20 | 25 | 25 | 30 | 30 | 40 | 40 | 50 | 50 | 60 | |
| D2 | 12 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||
| E1 | 26 | 31 | 41 | 49 | 65 | 83 | 105 | ||||||||
| E2 | 33 | 37 | 47 | 52 | 62 | 74.5 | 101.5 | ||||||||
| F | 23 | 28.5 | 40 | 45 | 62 | 77 | 100 | ||||||||
| S | 38 | 45 | 55 | 64 | 75 | 90 | 115 | ||||||||
| U | 39.5 | 47 | 57 | 67 | 78 | 93.5 | 118.5 | ||||||||
| Y | 5 | 6 | 7 | 7 | 9.5 | 9.5 | 11.5 | ||||||||
| Вал | H | 24 | 26.5 | 30 | 33.5 | 37.5 | 44 | 51 | |||||||
| J | 3.5 | 4.3 | 5 | 5.5 | 6 | 7 | 8 | ||||||||
| K | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | ||||||||
| L1 | 43 | 51 | 61 | 70.5 | 84.5 | 100.5 | 118 | ||||||||
| L2 | 31.5 | 35 | 41 | 46.5 | 53.5 | 64.5 | 75 | ||||||||
| L3 | 51.5 | 60 | 71 | 86.5 | 103.5 | 124.5 | 145 | ||||||||
| M1 | 22 | 24 | 27 | 30 | 34 | 40 | 47 | ||||||||
| M2 | 15 | 20 | 25 | 30 | 38 | 45 | 54 | ||||||||
| N1 | 20 | 25 | 30 | 40 | 50 | 60 | 70 | ||||||||
| N2 | 2 | 2 | 3 | 2 | 3 | 5 | 6 | ||||||||
| P | 7.5 | 8 | 9 | 9 | 11.5 | 13 | 15.5 | ||||||||
| T | 6 | 8 | 10 | 12 | 15 | 18 | 22 | ||||||||
| W | 4 | 5 | 5 | 7 | 7 | 10 | 12 | ||||||||
| Z1 | 4-90¡ã | ||||||||||||||
| Z2 | 60¡ã | 45¡ã | 30¡ã | 45¡ã | 225¡ã | ||||||||||
| М1 | 2-M4 | 2-M5 | 2-M5 | 2-M6 | 2-M8 | 2-M8 | 2-M10 | ||||||||
| М2 | 3M4*0.7P*4L л | 3M4*0.7P*6L | 4-M4*0.7P*8L | 6-M5*0.8P*8L | 4-M6*1P*12L | 4-M6*1P*12L | |||||||||
| X | 1.5 | 1.8 | 2.1 | 2.8 | 3.4 | 4.5 | 5.1 | ||||||||
| а | 0.2(¡À0.05) | 0.3(+0.05/-0.1) | 0.5(-0/-0.2) | ||||||||||||
| б | 4 | 5 | 5 | 7 | 7 | 10 | 12 | ||||||||
| Т1 | 1.8 | 2.3 | 2.3 | 2.3 | 2.3 | 3.3 | 3.3 | 3 | 3.3 | 3.8 | 3.8 | 3.8 | 3.8 | 5 | |
| Т2 | 1.8 | 2.3 | 2.3 | 3.3 | 3.3 | 3.8 | 3.8 | ||||||||
* Печатные системы: конвейеры и подающие устройства.
*Деревообрабатывающие комплексы: пилы, деревообрабатывающие станки, ламинаторы.
* Офисное оборудование: электронные копировальные аппараты, калькуляторы, факсы, счетчики монет, принтеры.
* Системы тестирования: лабораторные машины, тестеры на долговечность, измерительные системы.
* Системы пищевой промышленности: машины для резки мяса, машины для изготовления печенья, консервные машины, машины для производства лапши.
* Прочее: редукторы, гальванические машины, физические и химические машины, машины для производства бумаги, машины для переработки целлюлозы.
Все еще разочаровываетесь в своем порошковом тормозе, порошковой муфте, воздушном валу или предохранительных патронах, контроллерах натяжения? И ищете доступные и долговечные с гарантией?
Вы пришли в нужное место!
Основанная в 2003 году и расположенная в городе Дунгуань, компания SUNRISE GROUP INDUSTRIAL CO., LTD является профессиональным производителем и продавцом порошковых муфт, порошковых тормозов, электромагнитных муфт, электромагнитных тормозов, пневматических муфт, пневматических тормозов, воздушных валов, предохранительных патронов, роликов и натяжных устройств. контроллеры. Вы называете это, мы специализируемся на этом!
Благодаря положительному имиджу и качеству продукции, SUNRISE GROUP INDUSTRIAL CO., LTD завоевала большую долю рынка, а продукция продается более чем в 30 странах и регионах, включая США, Мексику, Колумбию, Германию, Великобританию, Австралию, Италия, Испания, Португалия, Россия, Корея, Малайзия и страны Восточной Европы и т. д.
1 Когда я могу получить предложение?
Обычно мы указываем цену в течение 24 часов после получения вашего запроса. Если вам очень срочно нужно узнать цену, позвоните нам или сообщите нам по электронной почте, чтобы мы могли рассмотреть ваш запрос в приоритетном порядке.
2 Как мне разместить заказ?
Пожалуйста, сообщите нам номер модели, основанный на наших спецификациях для порошковой муфты, порошкового тормоза, пневматической муфты, пневматического тормоза, электромагнитной муфты, электромагнитного тормоза и предохранительных патронов. Для воздушного вала и ролика, пожалуйста, покажите нам свой чертеж или сообщите нам свой запрос, и тогда мы предоставим вам чертеж для подтверждения.
3 Каков ваш минимальный заказ?
Обычно у нас нет запроса на минимальный заказ, за исключением роликов.
4 А как насчет сроков производства?
Честно говоря, это зависит от количества заказа и типа нашей продукции. Для порошкового сцепления, порошкового тормоза, контроллера натяжения, датчика нагрузки и контроллера положения края это около 3-5 дней. Для предохранительных патронов, воздушного вала и ролика требуется около 15-30 дней.
