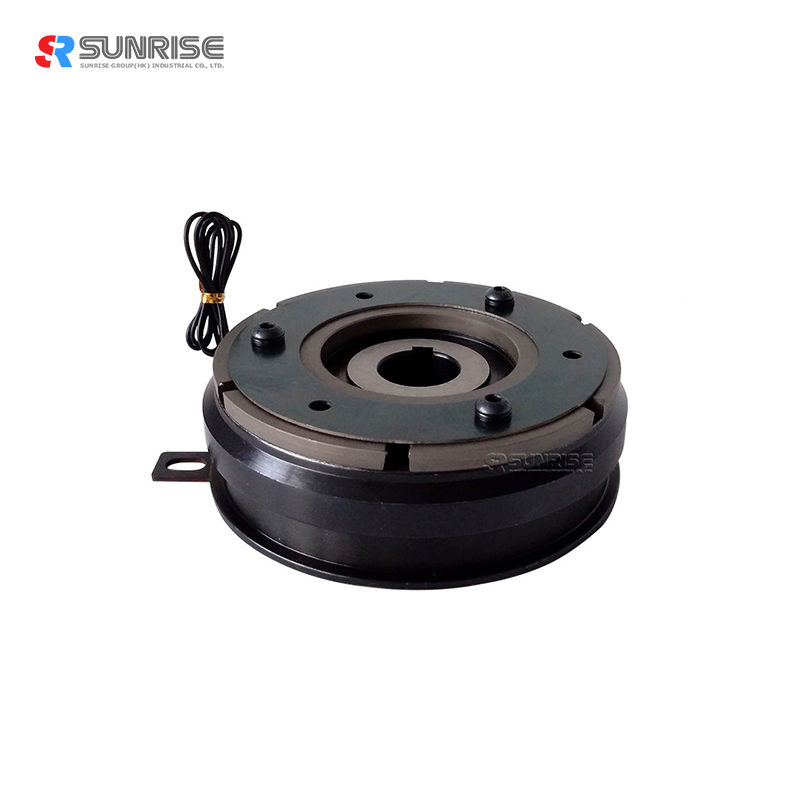

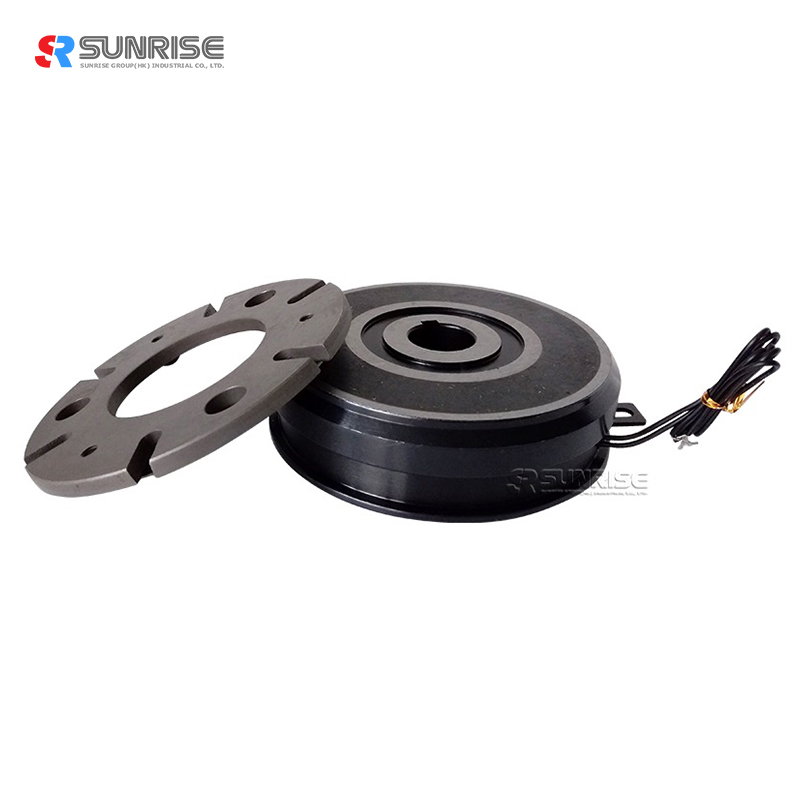

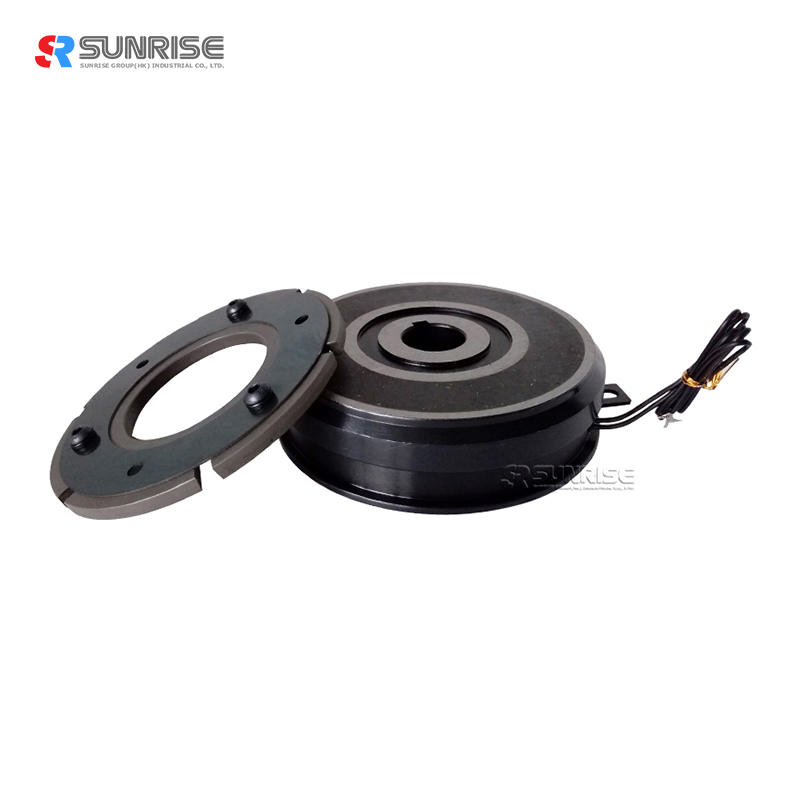

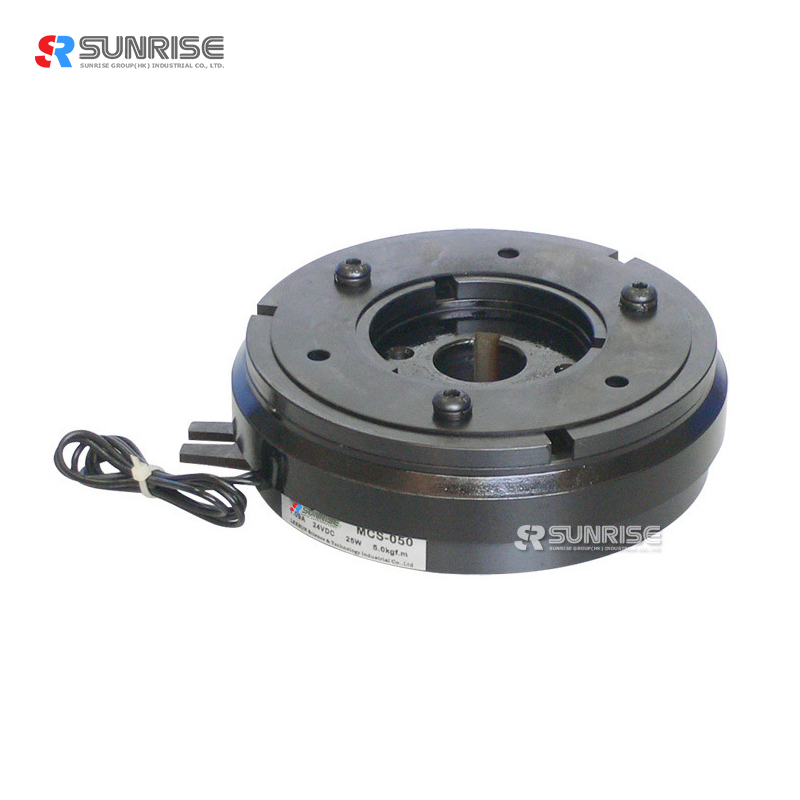

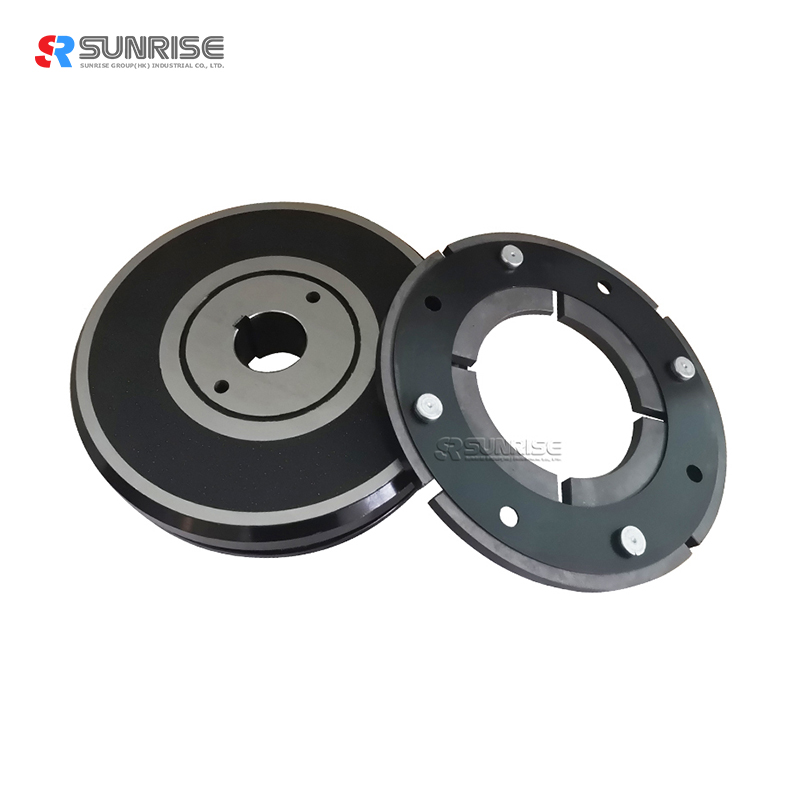

Elektromanyetik kavramada Şafta Monteli MCS gücü
Elektromanyetik kavramada Şafta Monteli MCS gücü.
Torku üretmek için bağlantı kablosu üzerinden bobine bir DC voltajı uygulanır. Ortaya çıkan manyetik alan, armatür plakası üzerindeki hava boşluğu üzerinde etki eder ve plakayı, öngerilmeli yayın kuvvetine karşı rotorun sürtünme astarına doğru çeker. Tork sürtünme yoluyla iletilir. Elektromanyetik kavramanın gücü, voltaj beslemesinin kesilmesiyle kapatılır. Eksik manyetik kuvvet nedeniyle yay, armatür plakasını orijinal konumuna geri çeker. Elektromanyetik kavramadaki güç artık tork olmadan serbest bırakılır
Elektromanyetik kavrama Özelliği
Şartname
MODEL | MCS-006 | MCS-015 | MCS-025 | MCS-050 | MCS-100 | MCS-200 | MCS-400 | |
Statik Tork[kgf-m](N-m) | 0.6(6) | 1.5(15) | 2.5(25) | 5.0(50) | 10(100) | 20(200) | 40(400) | |
Dinamik Tork[kgf-m](N-m) | 0.5(5) | 1.0(10) | 2.0(20) | 4.0(40) | 8(80) | 16(160) | 32(320) | |
Güç[DC24V](W)20°C'de | 11 | 15 | 20 | 25 | 35 | 45 | 60 | |
Ağırlık (kg) | 1.0 | 1.5 | 2.5 | 4 | 7 | 11 | 21 | |
Maksimum hız (dev/dak) | 1800 | |||||||
Yarıçap | A1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 |
A2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | |
A3 | 34.5 | 41.5 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | |
B | 67.5 | 85 | 106 | 133 | 169 | 212.5 | 264 | |
C | 67.5 | 85 | 106 | 133 | 169 | 212.5 | 264 | |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | |
F | 20 | 25 | 30 | 40 | 50 | 65 | 80 | |
H | 24 | 26.5 | 30 | 33.5 | 37.5 | 50 | 65 | |
K | 2 | 3.2 | 4 | |||||
L1 | 34 | 34.5 | 39.5 | 44.5 | 50.5 | 60.5 | 77.5 | |
L2 | 28 | 31 | 36 | 40.5 | 46.5 | 55.5 | 64 | |
M | 27 | 29.5 | 34 | 37.5 | 42 | 50 | 65 | |
P | 7.5 | 8 | 9 | 11.5 | 12.5 | 13 | ||
V1 | 3-3.1 | 3-4.1 | 3-5.1 | 3-6.1 | 3-8.1 | 3-10.2 | 4-12.2 | |
V2 | 6.3 | 8 | 10.5 | 12 | 15 | 18 | ||
V3 | 5 | 6.2 | 8 | 10 | 13 | 15 | 16 | |
X | 1 | 1.2 | 1.5 | 1.8 | 3.2 | 3.5 | 4 | |
Bir | 0.2(±0.05) | 0.3(+0.05/-0.1) | 0.5(-0/-0.15) | |||||
Şaft | G1 | 42.5 | 57.5 | 62.5 | 77.5 | 100 | 115 | 140 |
G2 | 50 | 65 | 70 | 85 | 112 | 135 | 160 | |
G3 | 9.5 | 10.5 | 11.5 | 18.5 | 20 | |||
Y1 | 4.5 | 5.5 | 6.5 | 9 | 10.5 | |||
Y2 | 14 | 16 | 25 | 35 | 40 | |||
B | 4 | 5 | 7 | 10 | 12 | |||
t | 1.8 | 2.3 | 3.3 | 3.8 | ||||
