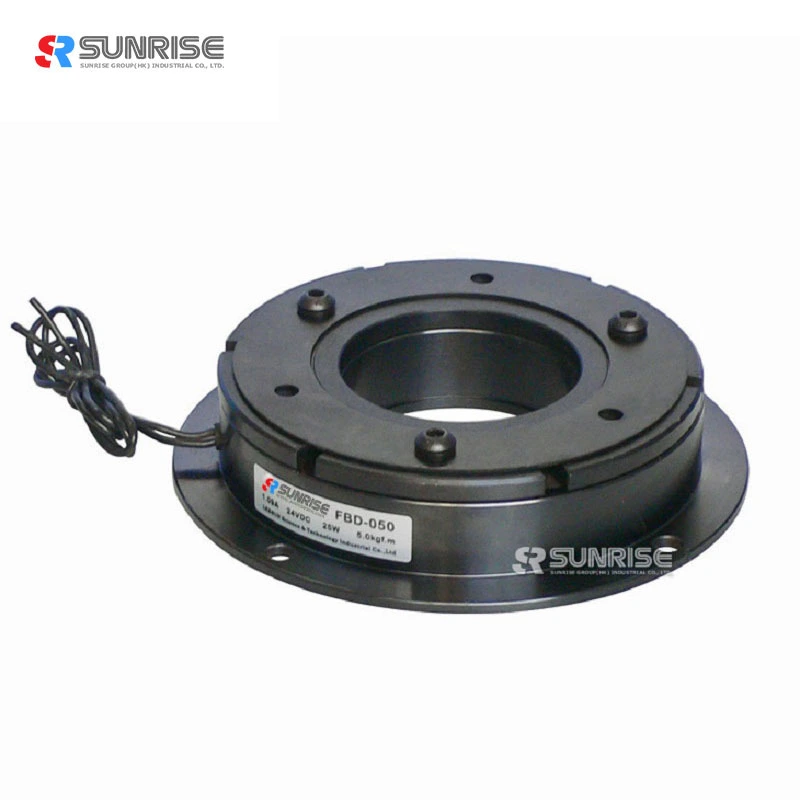

Elektromanyetik frende FBD gücü
Elektromanyetik frende FBD gücü
Torku üretmek için bağlantı kablosu üzerinden bobine bir DC voltajı uygulanır. Ortaya çıkan manyetik alan, armatür plakası üzerindeki hava boşluğu üzerinde etki eder ve plakayı, öngerilmeli yayın kuvvetine karşı rotorun sürtünme astarına doğru çeker. Tork sürtünme yoluyla iletilir. Elektromanyetik kavramanın gücü, voltaj beslemesinin kesilmesiyle kapatılır. Eksik manyetik kuvvet nedeniyle yay, armatür plakasını orijinal konumuna geri çeker. Elektromanyetik kavramadaki güç artık tork olmadan serbest bırakılır.
Özellik
Elektromanyetik fren çalışma prensibi
Endüstriyel ve mobil uygulamalar için tasarlanmış kalıcı manyetik fren. Fren kuvveti, yay uygulamalı frenlere göre frenin hem boyutunu hem de ağırlığını azaltan mıknatıslar aracılığıyla üretilir. Armatür, boşlukları ortadan kaldıran yaylar aracılığıyla monte edilir. Standart frenler 140°C'ye kadar sıcaklıklara dayanabilir. Frenler kontrollü durma sağlayacak şekilde ayarlanabilir. Çıkış düzenekleri uygulamanıza uyacak şekilde kolayca değiştirilebilir
Şartname
Elektromanyetik fren verileri | |||||||||||||||
MODEL | FBD-2-006 | FBD-2-015 | FBD-2-025 | FBD-2-050 | FBD-2-100 | FBD-2-200 | FBD-2-400 | ||||||||
Statik Tork[kgf-m](N-m) | 0.6(0.6) | 1.5(15) | 2.5(25) | 5.0(50) | 10(100) | 20(200) | 40(400) | ||||||||
Dinamik Tork[kgf-m](N-m) | 0.5(5) | 1.0(10) | 2.0(20) | 4.0(40) | 8(80) | 16(160) | 32(320) | ||||||||
Güç[DC24V](W)20°C'de | 11 | 15 | 20 | 25 | 35 | 45 | 60 | ||||||||
Ağırlık (kg) | 0.32 | 0.58 | 1.07 | 1.97 | 3.45 | 7.1 | 12.2 | ||||||||
Maksimum hız (dev/dak) | 1800 | ||||||||||||||
Yarıçap | A1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
A2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
A3 | 34.5 | 41.5 | 51.5 | 61.5 | 79.5 | 99.5 | 124.5 | ||||||||
C1 | 80 | 100 | 125 | 150 | 190 | 230 | 290 | ||||||||
C2 | 72 | 90 | 112 | 137 | 175 | 215 | 270 | ||||||||
C3 | 35 | 42 | 52 | 62 | 80 | 100 | 125 | ||||||||
V1 | 3-3.1 | 3-4.1 | 3-5.1 | 3-6.1 | 3-8.1 | 3-10.2 | 3-12.2 | ||||||||
V2 | 3-6.3 | 3-8 | 3-10.5 | 3-12 | 3-15 | 3-18 | 4-22 | ||||||||
V3 | 3-6 | 3-7 | 3-9 | 3-10.5 | 3-14 | 3-17 | 4-19 | ||||||||
D | 12 | 15 | 15 | 20 | 20 | 25 | 25 | 30 | 30 | 40 | 40 | 50 | 50 | 60 | |
E | 26 | 31 | 41 | 49 | 65 | 83 | 105 | ||||||||
Y | 5 | 6 | 7 | 7 | 9.5 | 9.5 | 11.5 | ||||||||
Şaft | H | 18 | 20 | 22 | 24 | 26 | 30 | 35 | |||||||
J | 3.5 | 4.3 | 5 | 5.5 | 6 | 7 | 8 | ||||||||
K | 2 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | ||||||||
L | 22 | 24.5 | 28 | 31 | 35 | 41.5 | 48 | ||||||||
L1 | 37 | 44.5 | 53 | 61 | 73 | 86.5 | 102 | ||||||||
L2 | 25.5 | 28.5 | 33 | 37 | 42 | 50.5 | 59 | ||||||||
M | 15 | 20 | 25 | 30 | 38 | 45 | 54 | ||||||||
P | 7.5 | 8 | 9 | 9 | 11.5 | 13 | 15.5 | ||||||||
T | 6 | 8 | 10 | 12 | 15 | 18 | 22 | ||||||||
X | 1.5 | 1.8 | 2.1 | 2.8 | 3.4 | 4.5 | 5.1 | ||||||||
Z | 6-60° | 8-45° | |||||||||||||
m | 2-M4 | 2-M5 | 2-M6 | 2-M8 | 2-M10 | ||||||||||
Bir | 4 | 5 | 5 | 5 | 5 | 7 | 7 | 7 | 7 | 10 | 10 | 12 | 12 | 15 | |
t | 1.8 | 2.3 | 2.3 | 2.3 | 2.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.8 | 3.8 | 3.8 | 3.8 | 5 | |
