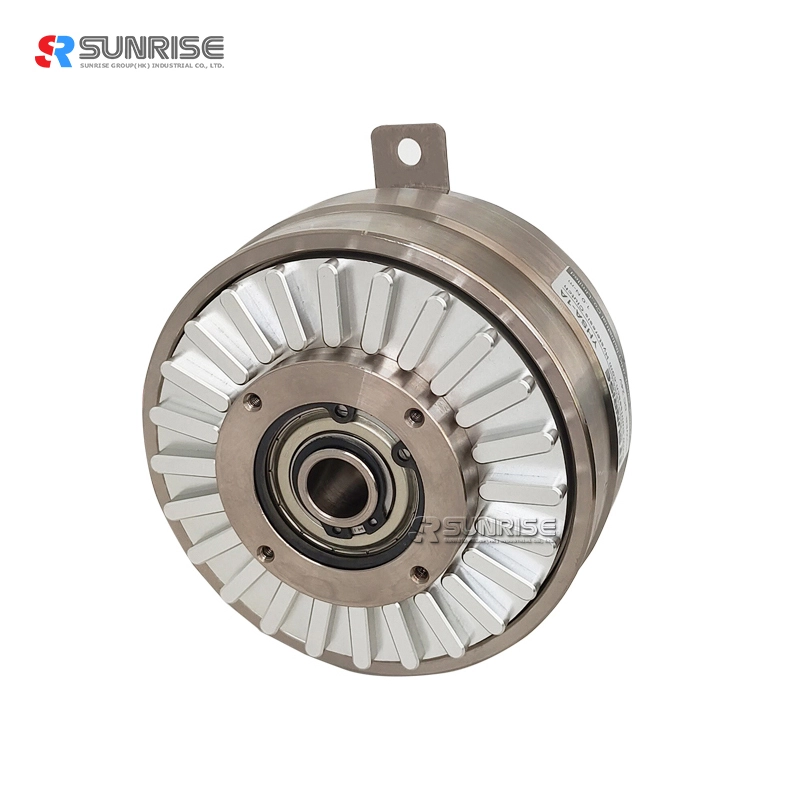

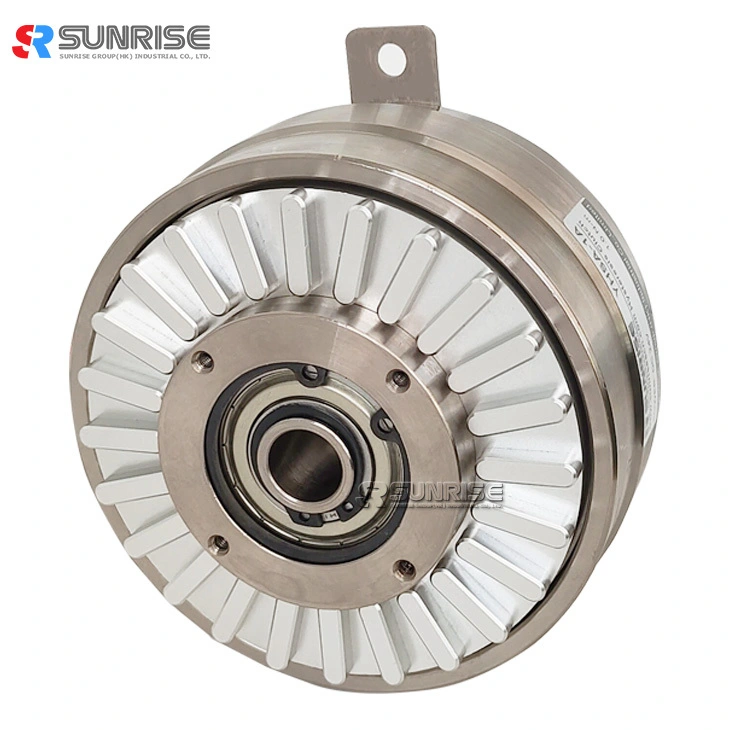

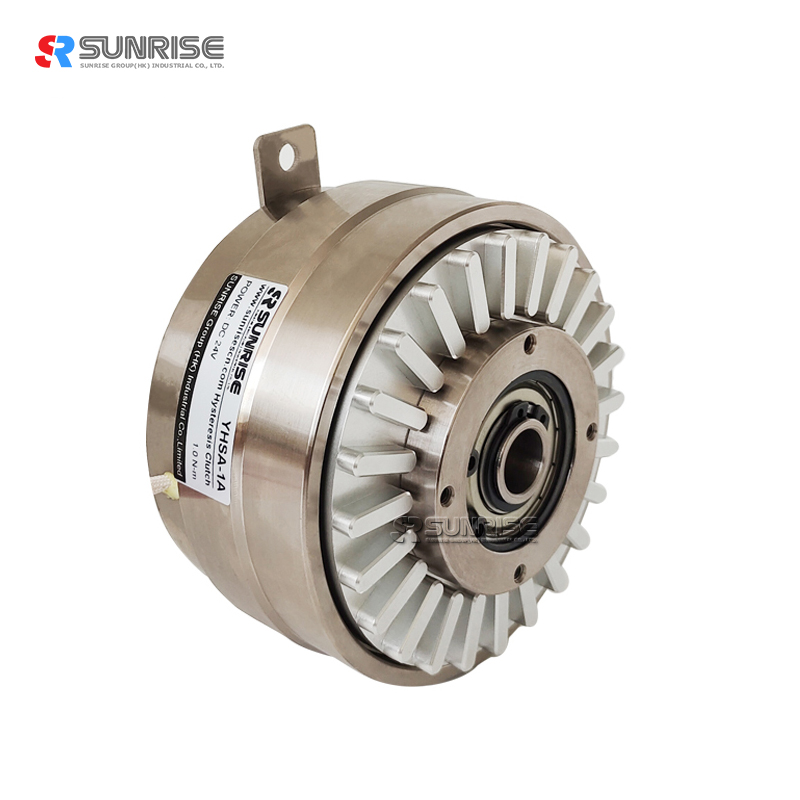

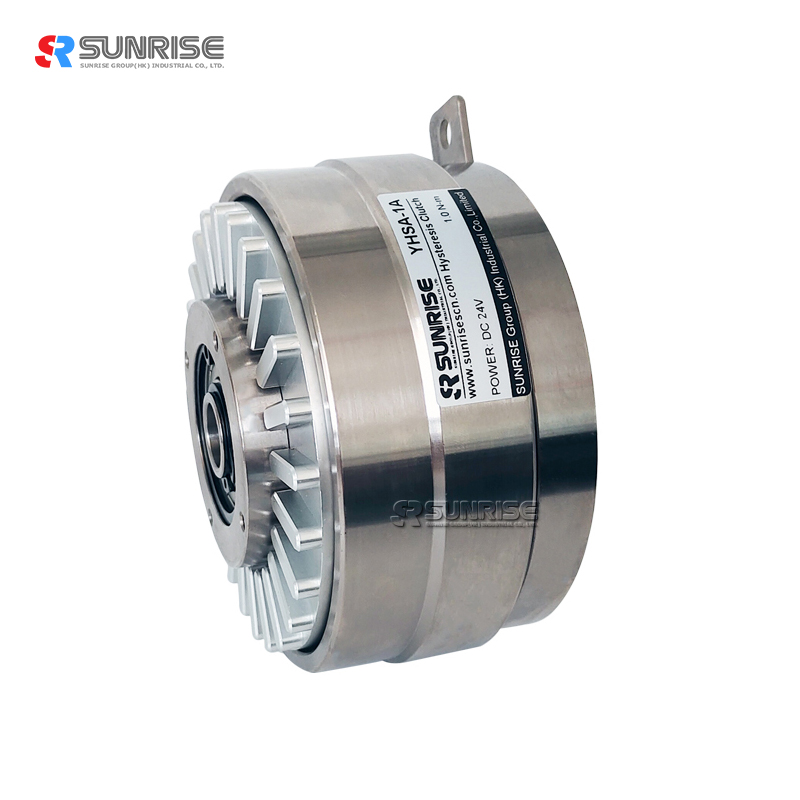

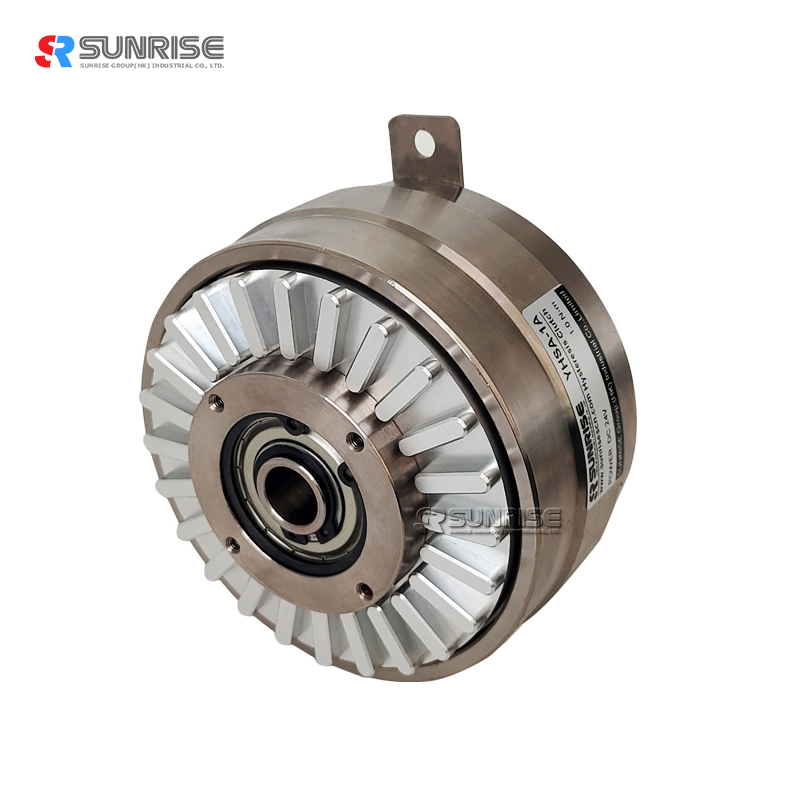

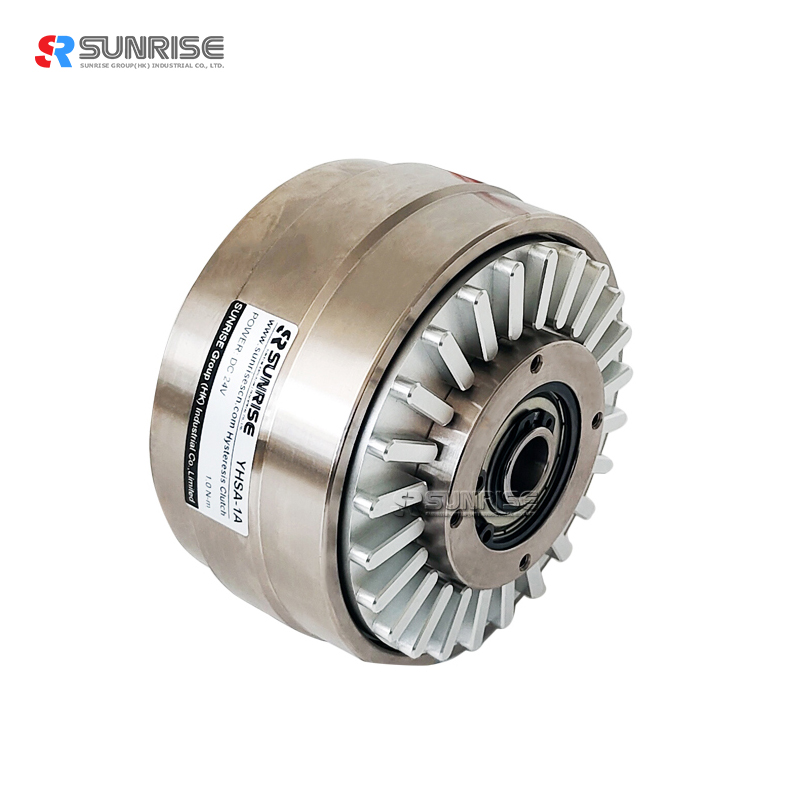

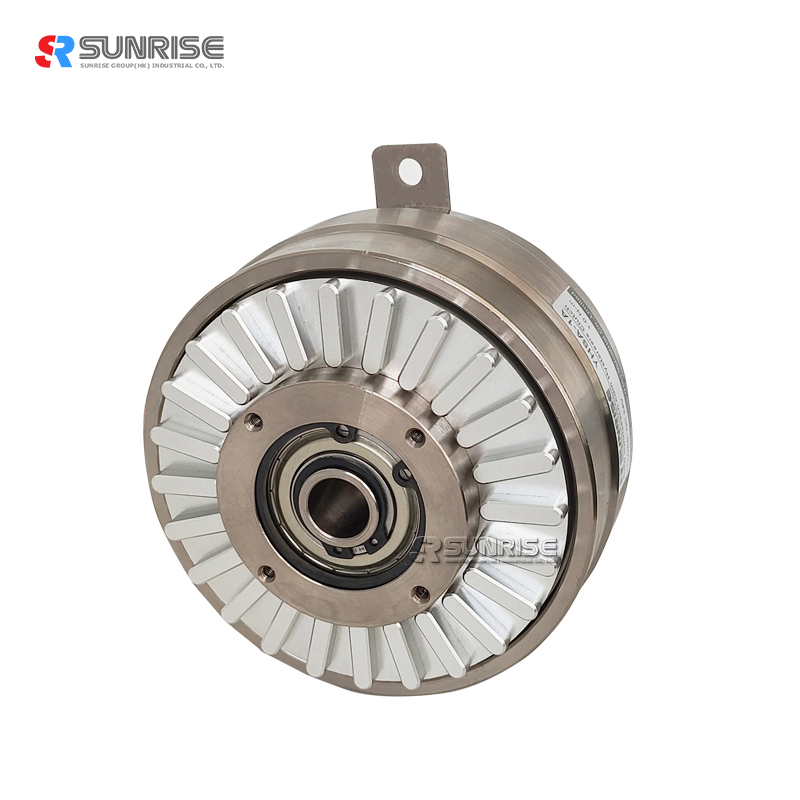

Высокопроизводительная и долговечная гистерезисная муфта YHSA для проволочного оборудования
Рис. 1. Структурные схемы гистерезисной муфты YHSA-1A (репрезентативные примеры).
Конструкция и принцип работы гистерезисной муфты
● На рисунке 1 показаны типичные структуры гистерезисной муфты.
● Гистерезисная муфта состоит из трех частей: статора, первого ротора и второго ротора.
● Статор содержит внутри себя возбуждающую катушку, а первый ротор включает внутренний и внешний магнитные полюса. Между этими магнитными полюсами расположен чашеобразный постоянный магнит (ненамагниченный) второго ротора.
● Предположим, что первый ротор вращается для возбуждения возбуждающей катушки. В зазоре, образованном внутренним и внешним магнитными полюсами первого ротора, генерируется вращающееся магнитное поле, и постоянный магнит второго ротора, помещенный в зазор, намагничивается. Однако, поскольку постоянный магнит обладает гистерезисной характеристикой, изменение полярности постоянного магнита происходит позже, чем изменение полярности магнитных полюсов, что приводит к магнитной связи между первым и вторым роторами и, следовательно, к передаче крутящего момента.
Функция гистерезисной муфты
Спецификация
Номер модели. | YHSA-1A | YHSA-2A | YHSA-4A | YHSA-6A |
Номинальный крутящий момент (Нм) | 1 | 2 | 4 | 6 |
Потребляемая мощность (при 75°C) (Вт) | 90 | 120 | 180 | 230 |
Максимальное напряжение (В) | 24 | 24 | 24 | 24 |
Номинальное сопротивление (Ом) | 27 | 22 | 17 | 13 |
Максимальная скорость (об/мин) | 3000 | 3000 | 3000 | 3000 |
Вес (кг) | 4 | 6.5 | 11.5 | 16.5 |
Габариты гистерезисной муфты (единица измерения: мм) | |||||
Номер модели. | YHSA-1A | YHSA-2A | YHSA-4A1 | YHSA-6A | |
Установка | L1 | 68 | 79 | 93 | 112 |
L2 | 64 | 75 | 87 | 110 | |
L3 | 37 | 50 | 55 | 75 | |
L4 | 5 | 5 | 6 | 6 | |
L5 | 20 | 20 | 25 | 25 | |
L6 | 72 | 82 | 100 | 110 | |
L7 | 65 | 75 | 90 | 100 | |
D1 | 118 | 146 | 172 | 196 | |
D2(h7) | 62 | 72 | 92 | 110 | |
D3 | 55 | 62 | 82 | 100 | |
D4 | 20 | 25 | 30 | 50 | |
D5 | 15 | 19 | 24 | 38 | |
D6 | 47 | 62 | 75 | 80 | |
D7 | 25 | 35 | 45 | 50 | |
Р | 7 | 7 | 9 | 9 | |
М | 4-M4 | 4-M5 | 4-M6 | 6-M6 | |
d(H7) | 11 | 14 | 19 | 30 | |
W(F7) | 4 | 5 | 5 | 7 | |
T(+0.2 | 12.5 | 16 | 21 | 33 | |
Гистерезисные муфты. Захват тока и крутящего момента.
Регулировка момента затяжки гистерезисной муфты
● Как показано выше, зависимость крутящего момента от возбуждающего тока практически пропорциональна, поэтому, регулируя ток, можно легко регулировать крутящий момент.
● Установите соответствующее значение с учетом отделки изделия или условий эксплуатации.
Гистерезисное сцепление | Применение тормозов
Сценарии применения
Техническое обслуживание гистерезисной муфты
Выключите питание и убедитесь, что вращающиеся элементы остановлены.
● В отличие от других типов муфт и тормозов, гистерезисная муфта и гистерезисный тормоз являются бесконтактными. Поэтому они не требуют регулировки, необходимой для компенсации изменения времени. Однако следует избегать использования устройства при высоких температурах, высокой влажности или в запыленной атмосфере.
● Проверьте болты крепления муфты и другие крепежные элементы на предмет ослабления.
ВНИМАНИЕ! Для муфты гистерезиса
