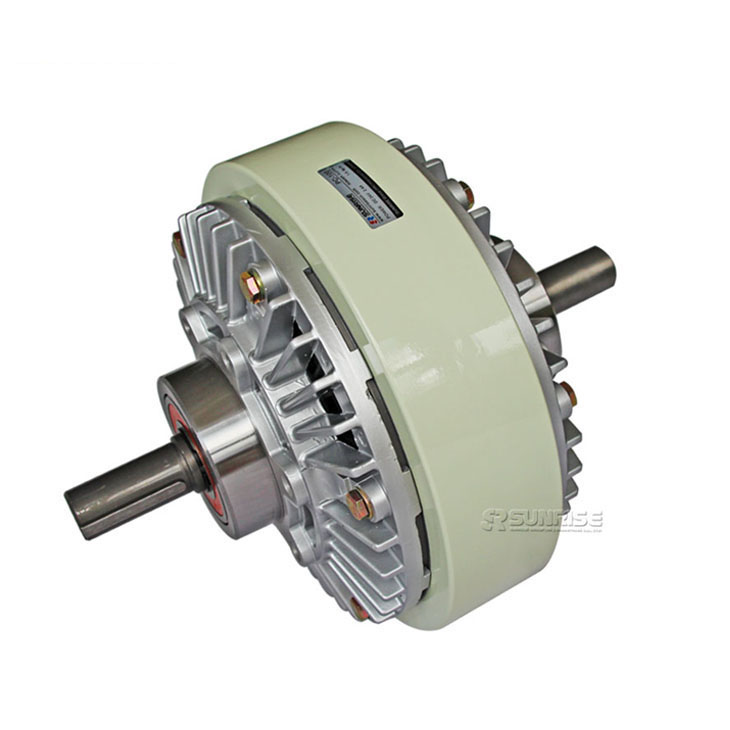

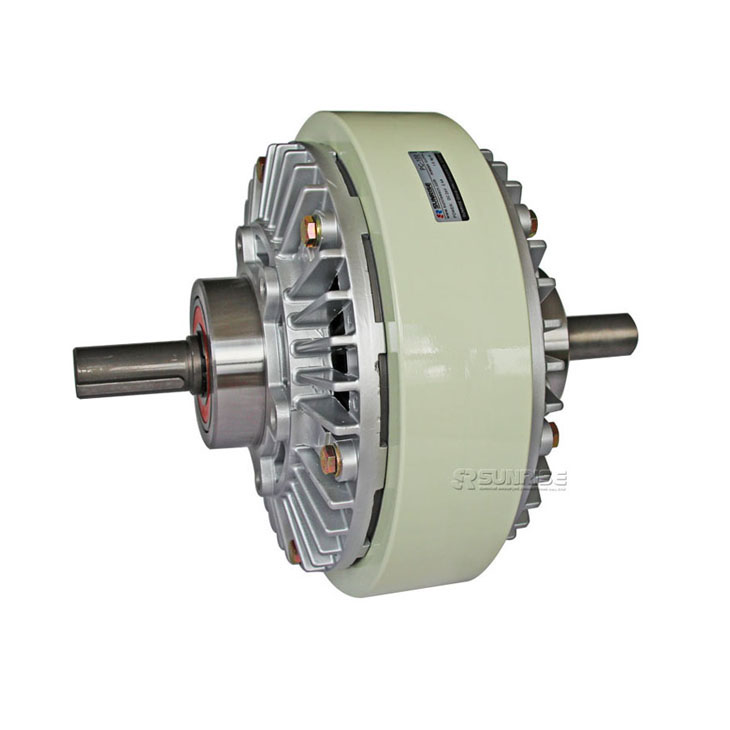

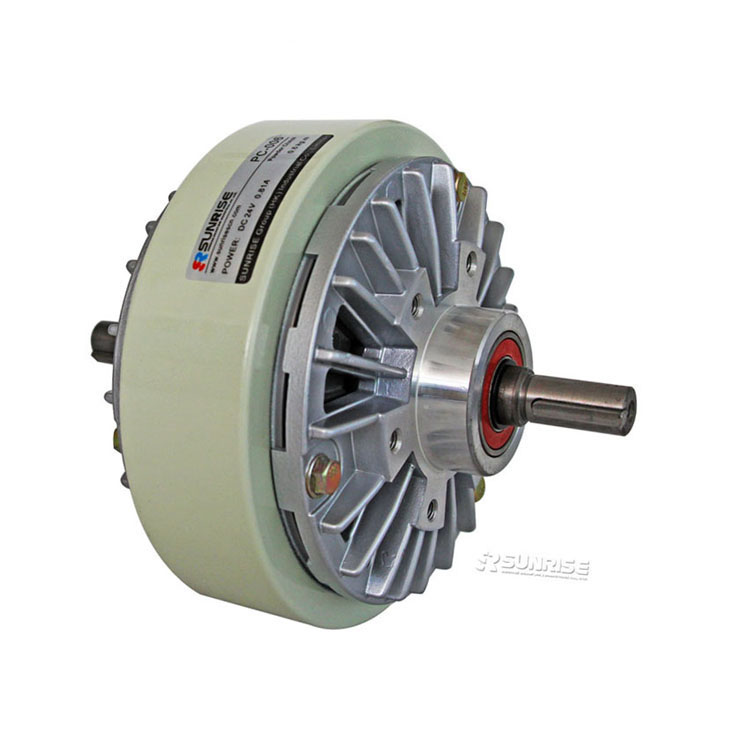

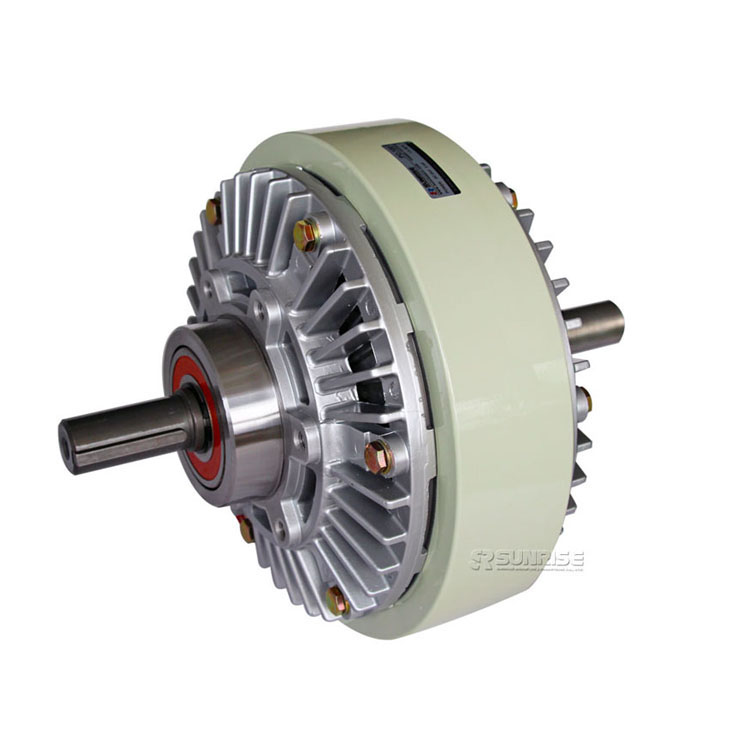

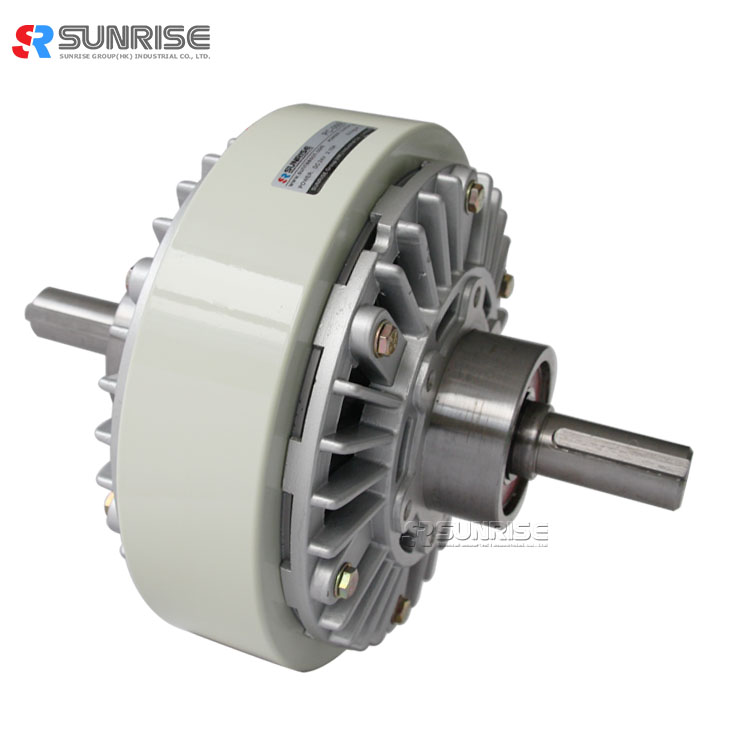

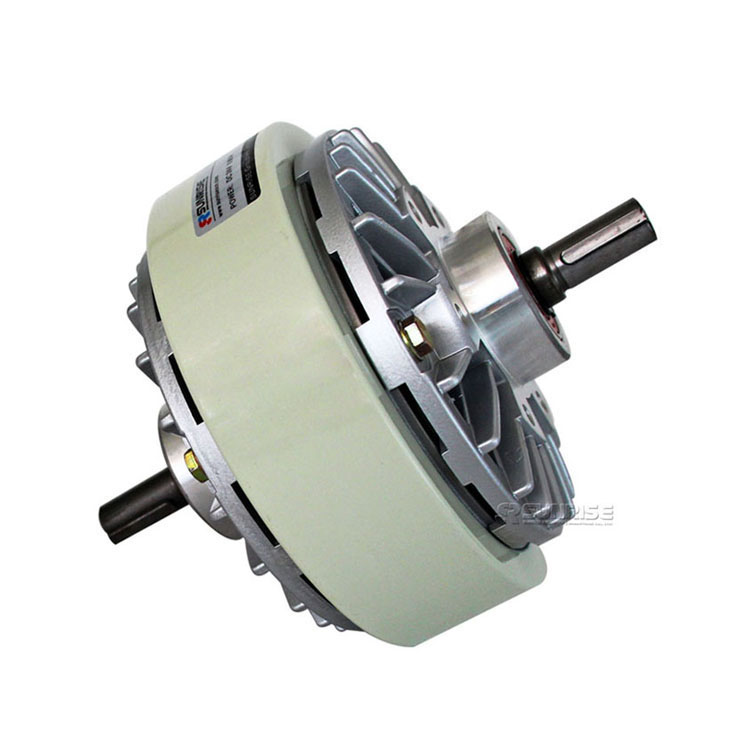

Магнитно-порошковая муфта, двойной вал, 3-400 Нм
Высокоэффективная выступающая магнитно-порошковая муфта ПК
Магнитно-порошковые муфты и тормоза Sunrise Group, в которых для передачи крутящего момента используется магнитный железный порошок, обладают такими преимуществами, как плавное гидравлическое сцепление и высокая эффективность при соединении фрикционных дисковых муфт.
Sunrise Group — один из ведущих брендов магнитопорошковых муфт и магнитопорошковых тормозов в Китае. Магнитопорошковая муфта и тормоза теперь незаменимы для контроля натяжения в качестве приводов для намотки и разматывания длинных материалов, таких как бумага, нитки, электрический провод, различные листы и лента. Они также подходят для буферного запуска, поглощения мощности и устройств защиты от перегрузки (ограничителя крутящего момента).
Функция сцепления с магнитными частицами
Магнитно-порошковая муфта
Спецификация
Модель | PC-003 | PC-006 | PC-015 | PC-025 | PC-050 | PC-100 | PC-200 | PC-400 | |
Номинальный крутящий момент
| 0.3(3) | 0.6(6) | 1.2(12) | 2.5(25) | 5(50) | 10(100) | 20(200) | 40(400) | |
Емкость
| Ток (А) | 0.53 | 0.81 | 0.94 | 1.24 | 2.15 | 2.4 | 2.7 | 3.5 |
Мощность (Вт) | 12.7 | 19.4 | 22.5 | 30 | 51.5 | 57.6 | 64.8 | 84 | |
Нет. установленное количество часов (S) | 0.08 | 0.08 | 0.1 | 0.12 | 0.13 | 0.25 | 0.37 | 0.4 | |
Вес (кг) | 2.5 | 2.7 | 5.2 | 9 | 14.5 | 37 | 53 | 100 | |
Момент инерции(кг См 2 )
| Входная сторона | 5.4* 10 -4 | 7.30* 10 -4 | 1.34* 10 -3 | 3.8* 10 -3 | 9.5* 10 -3 | 3.5* 10 -2 | 9.15* 10 -2 | 2.4*10 -1 |
Выходная сторона | 2.01* 10 -4 | 2.4* 10 -4 | 4.90* 10 -4 | 1.49* 10 -3 | 4.8* 10 -3 | 2.5* 10 -2 | 6.89* 10 -2 | 2.2* 10 -1 | |
Максимальная скорость (об/мин) | 1800 | ||||||||
Вес порошка (г) | 7.5 | 10 | 20 | 33 | 60 | 140 | 225 | 370 | |
| Размер муфты магнитных частиц (единица измерения: мм) | ||||||||
Модель | PC-003 | PC-006 | PC-015 | PC-025 | PC-050 | PC-100 | PC-200 | PC-400 |
D1 | 120 | 134 | 152 | 182 | 225 | 278 | 325 | 395 |
D2 | 75 | 116 | 126 | 160 | 198 | 256 | 295 | 365 |
Д3(g7) | 42 | 42 | 42 | 55 | 74 | 100 | 110 | 130 |
D4 | 64 | 64 | 64 | 78 | 100 | 140 | 150 | 200 |
L | 154 | 164 | 192 | 230 | 294 | 360 | 408 | 500 |
L1 | 22 | 26 | 29 | 43 | 55 | 65 | 69 | 92 |
L2 | 98 | 100 | 124 | 136 | 172 | 216 | 250 | 291 |
L3 | 11 | 14 | 15 | 17 | 30 | 28 | 30 | 35 |
L4 | 13.5 | 18 | 25.5 | 26 | 28 | 45.5 | 55 | 66 |
д(ч7) | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 |
T | 11.5 | 13.5 | 17 | 22 | 28 | 33 | 38.5 | 48.5 |
Ж(п7) | 4 | 4 | 5 | 5 | 7 | 7 | 10 | 12 |
V | M3*0.6P*6L | M4*0.7P*8L | M5*0.8P*10L | M6*1P*12L | M10*1.5P*20L | |||
R | 6-M5*0.8P*10L | 6-M6*1P*10L | 6-M10*1.5P*20L | 8-M10*1.5P*15L | ||||
S | -- | 1/8 | 1/4 | 3/8 | ||||
Крепление магнитопорошковой муфты
Магнитно-частичные муфты возбуждают ток и крутящий момент
Порошковое сцепление | Применение тормоза
Меры предосторожности при использовании магнитопорошкового сцепления и тормозов
1) Неправильное обращение может привести к опасной ситуации, в которой можно ожидать смерти или серьезной травмы.
2) Неправильное обращение может привести к опасной ситуации, в которой ожидается возможность не очень серьезных или легких травм или исключительно материального ущерба.
3) Используйте защитный чехол.
4) Никогда не используйте магнитопорошковые муфты и магнитопорошковые тормоза в атмосфере, в которой ожидается воспламенение или взрыв.
5) Держите изделие вдали от воды, масла и жира.
6) Проверьте среду.
Сценарии применения
Меры предосторожности перед использованием магнитопорошкового сцепления и тормоза
1) Никогда не подвешивайте изделие, удерживая провод.
2) Если изделие не используется в течение длительного времени, храните сцепление в невлажном месте или возьмите с собой.
● Порошок находится внутри, поэтому никогда не ударяйте и не наклоняйте изделие.
● Не оставляйте изделие во влажном месте.
● Не тяните и не рвите провод и обращайтесь с ним осторожно.
