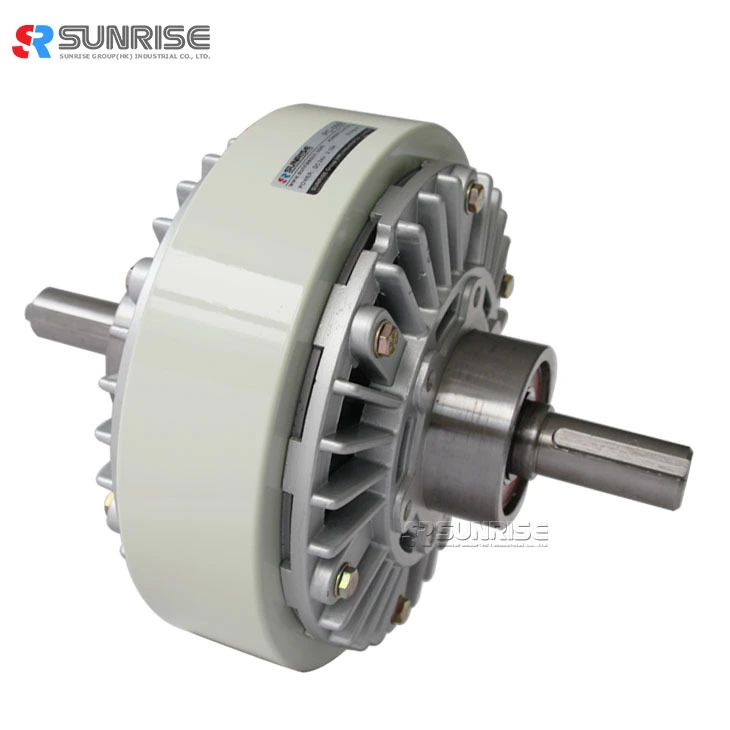

Manyetik Parçacıklı Kavrama, Çift Şaftlı, 3Nm-400Nm
Yüksek Verimli çıkıntılı PC manyetik parçacık kavraması
Torku iletmek için manyetik demir tozu kullanan Sunrise Group'un Manyetik toz kavramaları ve frenleri, sürtünme plakalı kavramaların bağlanmasıyla pürüzsüz sıvı kavraması ve yüksek verimlilik gibi avantajlar sunar.
Sunrise Group, Çin'deki manyetik parçacıklı kavramalar ve manyetik parçacıklı frenlerin lider markalarından biridir. Manyetik parçacıklı kavrama ve frenler artık kağıt, iplik, elektrik teli, çeşitli tabakalar ve bantlar gibi uzun malzemeleri sarmak ve açmak için aktüatörler olarak gerilim kontrolü için vazgeçilmezdir. Ayrıca tampon başlatma, güç emilimi ve aşırı yük güvenlik cihazları (tork sınırlayıcı) için de uygundurlar.
Manyetik parçacık kavrama özelliği
Manyetik parçacık kavraması
Şartname
Modeli | PC-003 | PC-006 | PC-015 | PC-025 | PC-050 | PC-100 | PC-200 | PC-400 | |
Puanlanmıs tork
| 0.3(3) | 0.6(6) | 1.2(12) | 2.5(25) | 5(50) | 10(100) | 20(200) | 40(400) | |
Kapasite
| Akım(A) | 0.53 | 0.81 | 0.94 | 1.24 | 2.15 | 2.4 | 2.7 | 3.5 |
Güç (W) | 12.7 | 19.4 | 22.5 | 30 | 51.5 | 57.6 | 64.8 | 84 | |
Hayır. ayarlanan saat sayısı (S) | 0.08 | 0.08 | 0.1 | 0.12 | 0.13 | 0.25 | 0.37 | 0.4 | |
Ağırlık (kg) | 2.5 | 2.7 | 5.2 | 9 | 14.5 | 37 | 53 | 100 | |
Atalet momenti (kg santimetre 2 )
| Giriş tarafı | 5.4* 10 -4 | 7.30* 10 -4 | 1.34* 10 -3 | 3.8* 10 -3 | 9.5* 10 -3 | 3.5* 10 -2 | 9.15* 10 -2 | 2.4*10 -1 |
Çıkış tarafı | 2.01* 10 -4 | 2.4* 10 -4 | 4.90* 10 -4 | 1.49* 10 -3 | 4.8* 10 -3 | 2.5* 10 -2 | 6.89* 10 -2 | 2.2* 10 -1 | |
Maksimum hız (dev/dak) | 1800 | ||||||||
Toz ağırlığı (g) | 7.5 | 10 | 20 | 33 | 60 | 140 | 225 | 370 | |
| Manyetik parçacık kavrama boyutu (birim: mm) | ||||||||
Modeli | PC-003 | PC-006 | PC-015 | PC-025 | PC-050 | PC-100 | PC-200 | PC-400 |
D1 | 120 | 134 | 152 | 182 | 225 | 278 | 325 | 395 |
D2 | 75 | 116 | 126 | 160 | 198 | 256 | 295 | 365 |
D3(g7) | 42 | 42 | 42 | 55 | 74 | 100 | 110 | 130 |
D4 | 64 | 64 | 64 | 78 | 100 | 140 | 150 | 200 |
L | 154 | 164 | 192 | 230 | 294 | 360 | 408 | 500 |
L1 | 22 | 26 | 29 | 43 | 55 | 65 | 69 | 92 |
L2 | 98 | 100 | 124 | 136 | 172 | 216 | 250 | 291 |
L3 | 11 | 14 | 15 | 17 | 30 | 28 | 30 | 35 |
L4 | 13.5 | 18 | 25.5 | 26 | 28 | 45.5 | 55 | 66 |
d(h7) | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 |
T | 11.5 | 13.5 | 17 | 22 | 28 | 33 | 38.5 | 48.5 |
W(p7) | 4 | 4 | 5 | 5 | 7 | 7 | 10 | 12 |
V | M3*0.6P*6L | M4*0.7P*8L | M5*0.8P*10L | M6*1P*12L | M10*1.5P*20L | |||
R | 6-M5*0.8P*10L | 6-M6*1P*10L | 6-M10*1.5P*20L | 8-M10*1.5P*15L | ||||
S | -- | 1/8 | 1/4 | 3/8 | ||||
Manyetik parçacık kavrama montajı
Manyetik parçacık, heyecan verici akım VS torkunu kavrar
Toz kavrama | fren Uygulaması
Manyetik parçacıklı kavrama ve frenlerin güvenliğine ilişkin uyarılar
1) Hatalı kullanım, ölüm veya ciddi yaralanma ihtimalinin beklendiği tehlikeli bir duruma neden olabilir.
2) Hatalı kullanım, çok ciddi olmayan veya hafif yaralanma olasılığının beklendiği veya yalnızca maddi hasarların meydana gelmesinin beklendiği tehlikeli bir duruma neden olabilir.
3) Koruyucu kapak kullanın
4)Manyetik parçacıklı kavramaları ve manyetik parçacıklı frenleri, yanma veya patlamanın beklendiği bir ortamda asla kullanmayın.
5) Ürünü su, yağ ve gresten uzak tutun.
6) Ortamları kontrol edin.
Cation pplication senaryoları
Manyetik parçacıklı kavrama ve fren için kullanımdan önce dikkat edilmesi gerekenler
1) Ürünü asla kablodan tutarak askıya almayın.
2)Ürün uzun süre kullanılmayacaksa, debriyajı nemli olmayan bir yerde saklayın veya
● Toz içeride kaldığından ürüne asla darbe vermeyin veya ürünü eğmeyin.
● Ürünü nemli bir yerde bırakmayınız.
● Kabloyu çekmeyin veya yırtmayın ve dikkatli tutun.
