التين. 1 المخططات الهيكلية لفرامل المسحوق من سلسلة POB (أمثلة تمثيلية)
هيكل فرامل المسحوق المغناطيسي ومبدأ التشغيل
● يظهر هيكل فرامل المسحوق المغناطيسي في الشكل. 1. يتم وضع عضو القيادة المرتبط بجانب الإدخال والعضو المدفوع المثبت على الجزء الثابت بشكل مركزي عبر فجوة المسحوق.
● تمتلئ فجوة المسحوق بالمسحوق (مسحوق الحديد المغناطيسي)، ويتم بناء الملف لتمرير التدفق المغناطيسي إلى المسحوق في الجزء الثابت، وهو مصمم لتغذية التيار المباشر من الخارج عبر سلك الرصاص.
● أثناء دوران عضو القيادة، عندما يتدفق تيار في الملف، يتم إنشاء تدفق مغناطيسي كما هو موضح بالخط المتقطع في الرسم، ويتم ربط المسحوق مثل سلسلة على طول التدفق المغناطيسي، بحيث يكون عضو المحرك والعضو الدافع مقترنة معا. وبما أن العضو المتحرك مثبت على الجزء الثابت، فإنه يعمل بمثابة الفرامل.
● عندما يتم قطع تيار الإثارة، يختفي التدفق المغناطيسي، ويتم التخلص من قوة اقتران المسحوق، وبالتالي قطع انتقال المسحوق إلى العضو المدفوع.
ميزة مسحوق الفرامل

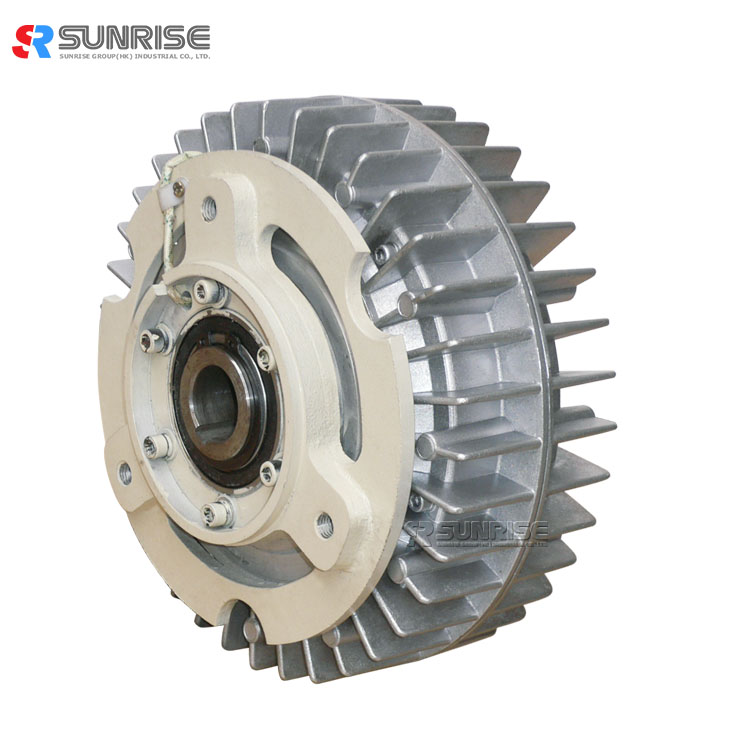

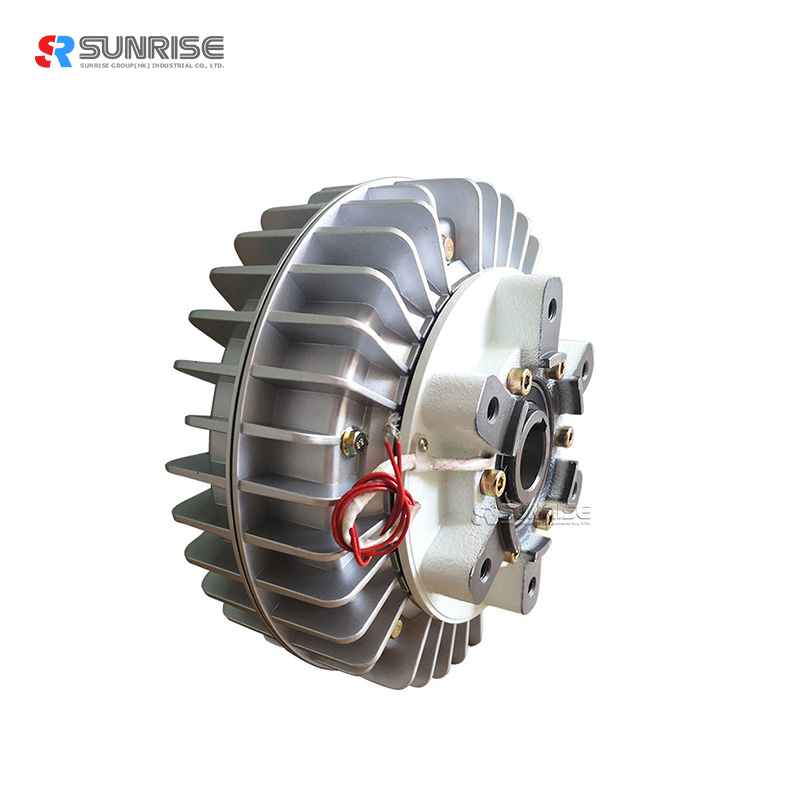

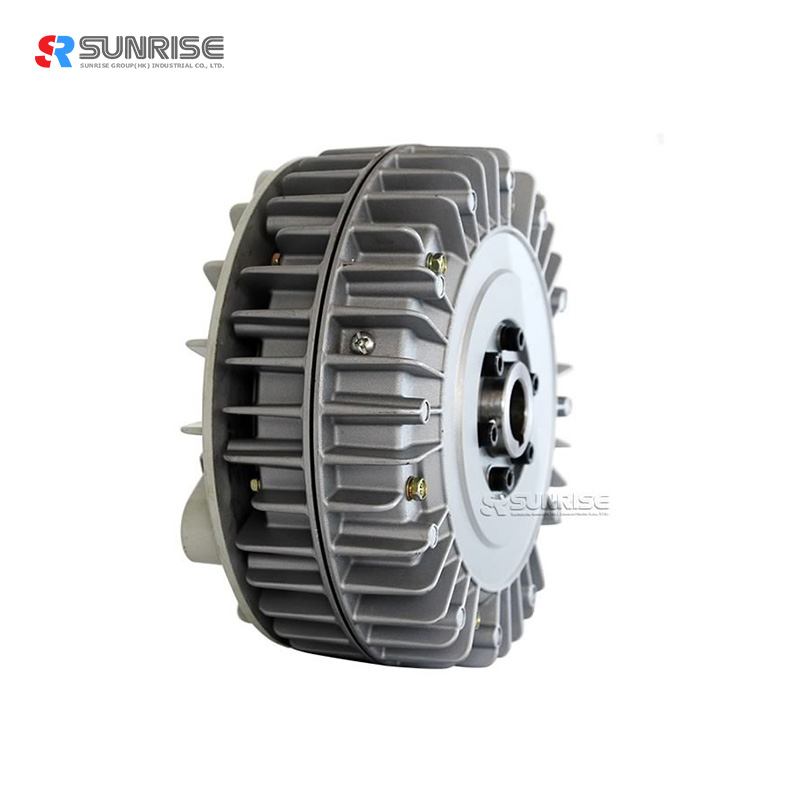

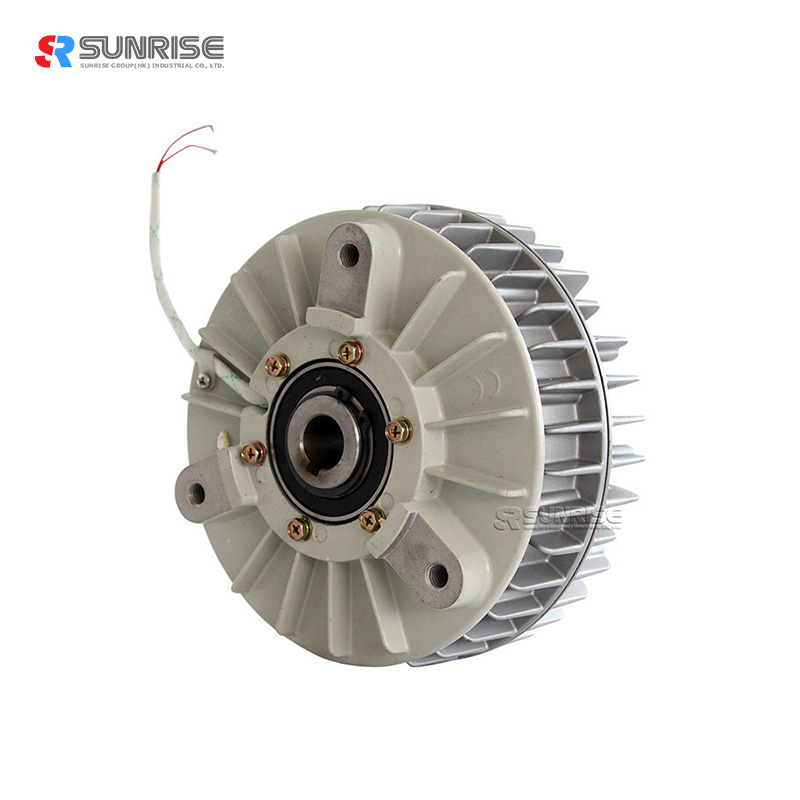

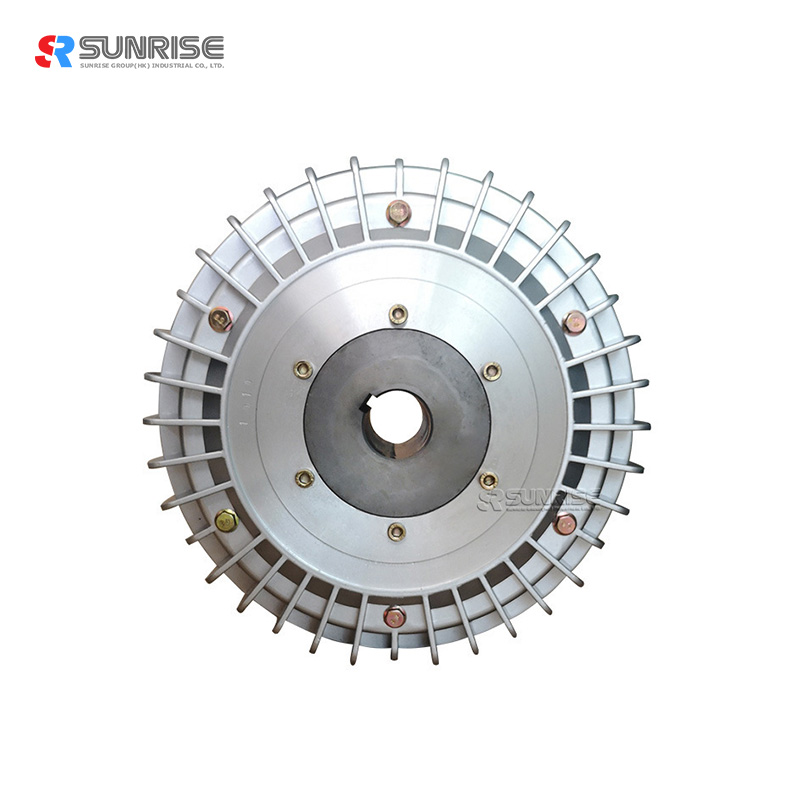

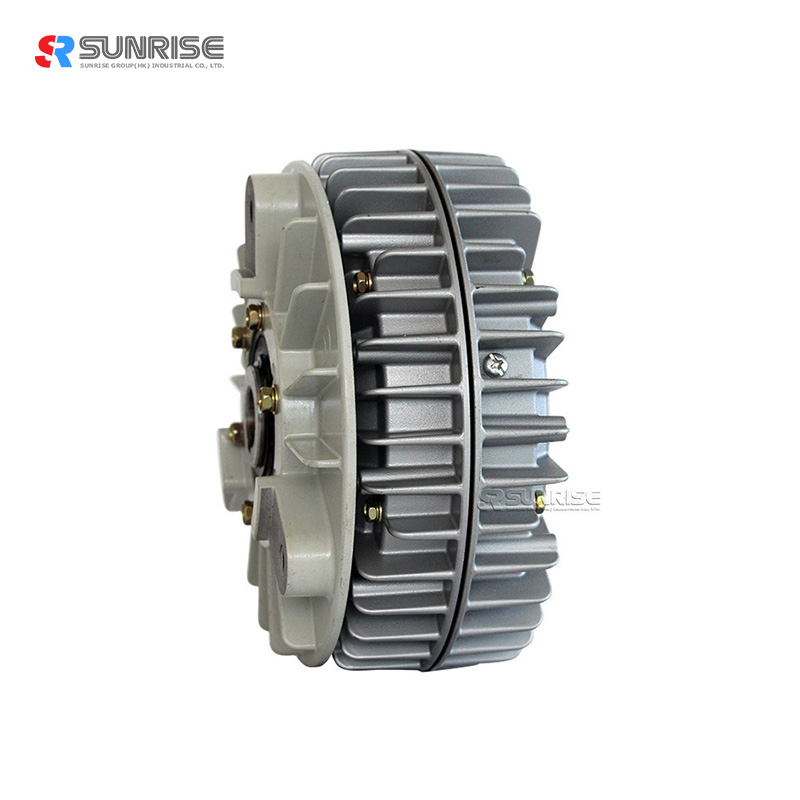

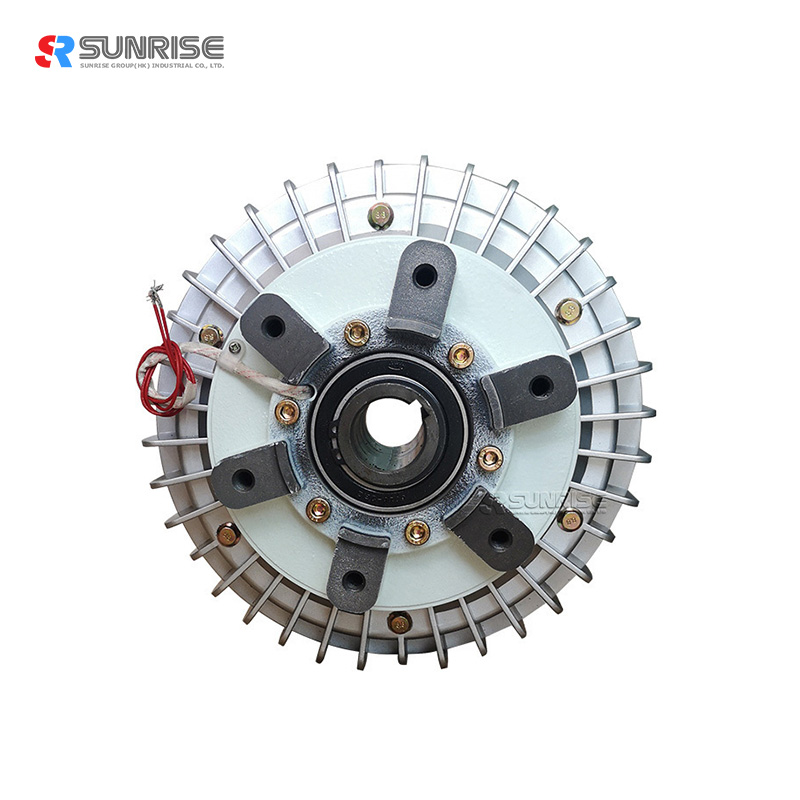

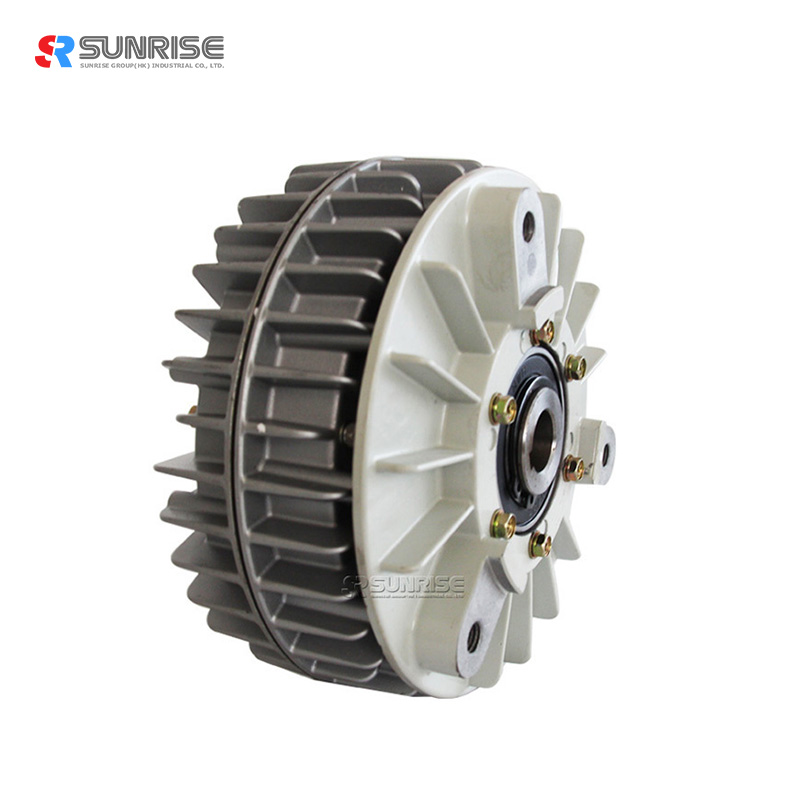

فرامل مسحوق مغناطيسي
نموذج | POB-006 | POB-015 | POB-025 | POB-050 | POB-100 | POB-200 | POB-400 | |
عزم الدوران المقدر [كجم-م] (نيوتن متر) | 0.6 (6) | 1.2(12) | 2.5 (25) | 5 (50) | 10(100) | 20(200) | 40(400) | |
السعة
| الحالي (أ) | 0.3 | 0.39 | 0.73 | 0.94 | 1.21 | 1.9 | 2.2 |
السلطة (W) | 7.2 | 9.4 | 17.5 | 22.6 | 28.8 | 45.6 | 52.8 | |
لا. مجموعة الساعات (S) | 0.10 | 0.13 | 0.15 | 0.17 | 0.30 | 0.60 | 0.6 | |
الوزن (كجم) | 2.7 | 5.2 | 9 | 14.5 | 37 | 53 | 64 | |
السرعة القصوى (ص/دقيقة) | 1800 | 1000 | ||||||
وزن المسحوق (جم) | 14 | 25 | 39 | 60 | 117 | 255 | 440 |
نموذج | POB-006 | POB-015 | POB-025 | POB-050 | POB-100 | POB-200 | POB-400 |
L1 | 68 | 88 | 98 | 115 | 140 | 160 | 210 |
L2 | 53 | 58 | 66 | 74 | 107 | 113 | 164 |
L3 | 15 | 26 | 28 | 27 | 29 | 42 | 41 |
L4 | 2 | 5 | 5 | 5 | 5 | 6 | 6 |
L5 | 64 | 86 | 93 | 101 | 130 | 152 | 202 |
L6 | 4 | 2 | 5 | 5 | 6 | 8 | 8 |
D1 | 128 | 160 | 185 | 230 | 275 | 335 | 360 |
D2 | 116 | 144 | 170 | 195 | 250 | 320 | 320 |
D3 | 80 | 100 | 140 | 150 | 150 | 240 | 240 |
د4(ز7) | 70 | 74 | 100 | 110 | 110 | 160 | 160 |
P | M5*12L | M6*17L | M10*19L | M10*19L | M10*22L | M10*30L | M10*30L |
د(H7) | 12 | 18 | 20 | 30 | 35 | 45 | 50 |
W(F8) | 4 | 5 | 6 | 8 / 7 | 10 | 12 | 12 |
T (+0.20) | 13.5 | 20 | 22 | 33 | 38.5 | 49 | 53.5 |
تركيب الفرامل مسحوق مغناطيسي
(1) اربط الجزء المناسب من الدعامة بلوحة التثبيت وقم بتثبيته.
(2) كن حذرًا من طول مسمار التثبيت. إذا كان مسمار التثبيت طويلًا جدًا، فيجب أن يكون طرفه
قد يتداخل البرغي مع الجزء الدوار.
(3) اضبط التركيز بين عمود اللولبة الجانبي للفرامل وعمود التحميل على 0.05 مم أو أقل.
(4) بما أن المحيط الخارجي يدور، تأكد من تغطية الجسم بالكامل بشبكة سلكية أو ما شابه مع تهوية جيدة.
فرامل مسحوق مغناطيسية مثيرة عزم الدوران VS الحالي
قابض المسحوق | تطبيق الفرامل
الحذر قبل تجميع فرامل المسحوق المغناطيسي
1) أطفئ المسحوق وتأكد من توقف العناصر الدوارة.
2) قم بربط البراغي إلى عزم الدوران المحدد وقفلها بأمان
3) قم بتوصيل سلك الرصاص بشكل آمن
4) تأكد من توصيل ممتص التيار بالتوازي مع ملف الإثارة لقطع التيار المباشر.
5) استخدم حجم السلك المناسب للسعة الحالية
6) التركيب والتفكيك والنقل بعناية فائقة
ملحوظة: يجب أن تتم عملية الرفع باستخدام المسامير ذات العروة بواسطة مشغل مؤهل.
تجميع فرامل المسحوق المغناطيسي
(1) عند تجميع العمل، لا تحاول تثبيته بالقوة.
عند إدخال عمود الإخراج في الجهاز، على وجه الخصوص، أمسك عمود العضو المدفوع.
(2) استخدم قابض المسحوق المغناطيسي في حالة التثبيت العادية التي يوجد فيها جانب الدوران عالي السرعة كجانب الإدخال. (تشير لوحة الاسم إلى جانب الإدخال وجانب الإخراج باستخدام الأسهم.) قم بتركيب كل من قابض المسحوق المغناطيسي وفرامل المسحوق المغناطيسي بحيث تصبح الأعمدة أفقية.
(3) للاقتران مع عمود الحمل، استخدم وصلة مرنة.
(4) بالنسبة لربط البكرة، انتبه إلى شد الحزام، ولا تطبق أبدًا شدًا أوليًا أكثر من اللازم.
(5) استخدم المسمار 1 من جانب الزعنفة لقابض المسحوق المغناطيسي، وقم بقفل الجزء الثابت دون استخدام القوة المفرطة. قد يؤدي التثبيت الكامل إلى كسر المحمل أو الأجزاء الأخرى. يظهر البعد الفعال لهذا المسمار في الشكل. 1، ولكن إذا كانت أطول من اللازم، تجدر الإشارة إلى أنها قد تتداخل مع الجزء B من القوس.
(6) لم يتم تحديد قطبية الجهد.
