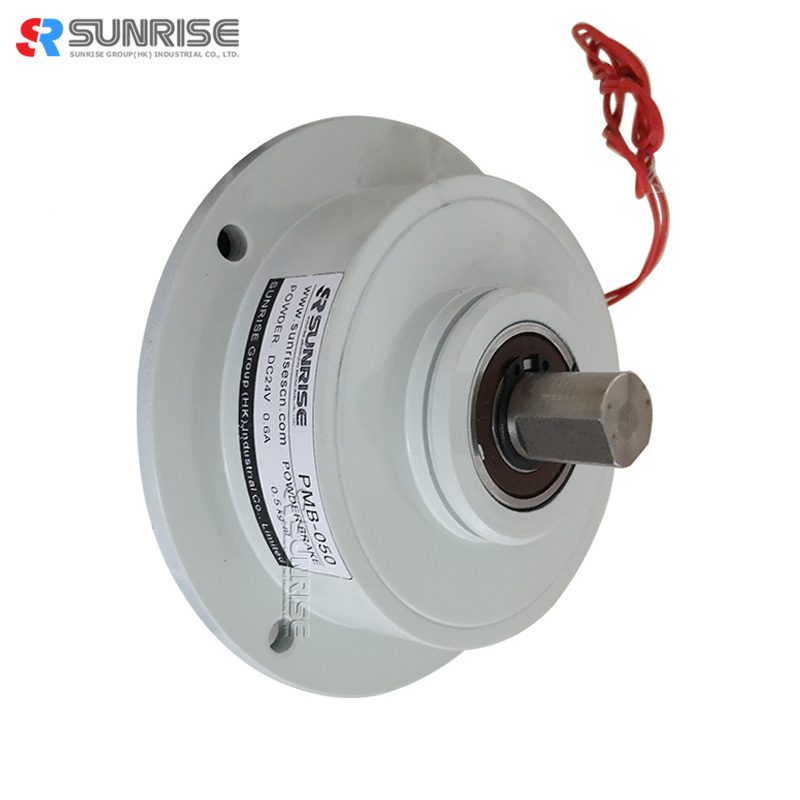

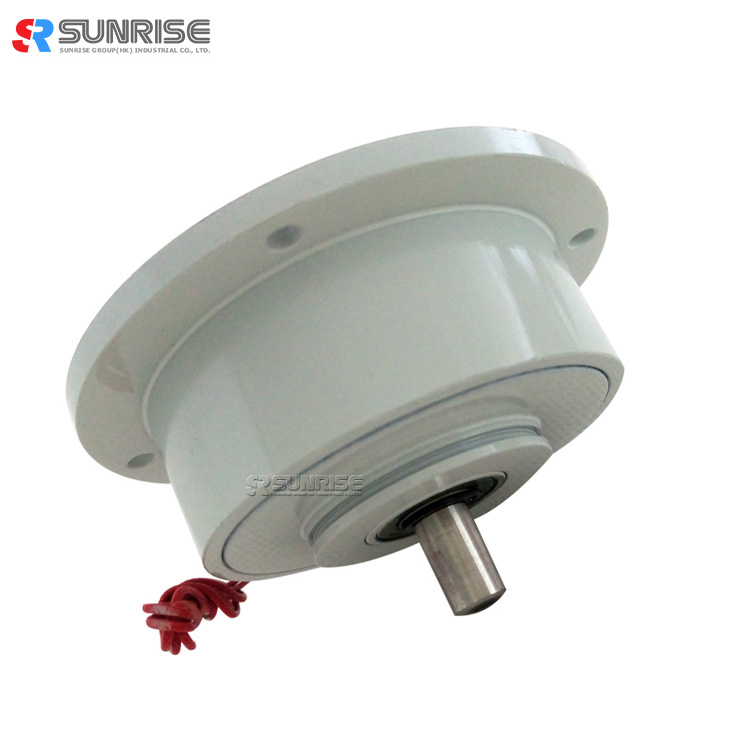

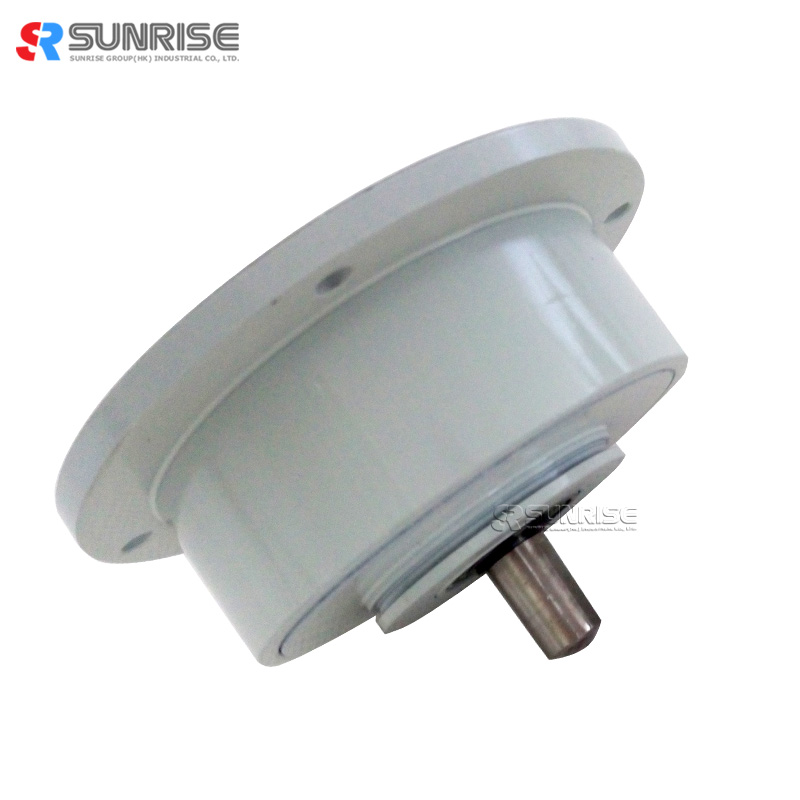

تصميم مدمج سلسلة صغيرة PMB فرامل الجسيمات المغناطيسية
الشكل 1: مخطط هيكل فرامل الجسيمات المغناطيسية (مثال نموذجي)
هيكل وميزة فرامل الجسيمات المغناطيسية الدقيقة
1. عملية الانزلاق المستمر
يتيح المسحوق الانزلاق المستمر على سطح العمل بالإضافة إلى عزم دوران ناقل الحركة المستقر بغض النظر عن سرعة دوران الانزلاق.
ومع ذلك، يجب استخدام المسحوق ضمن تبديد الحرارة المستمر المسموح به.
2. عزم دوران مستقر
بسبب شكل سطح التشغيل وتسرب المسحوق هيكل الوقاية، يحافظ المسحوق على عمله بشكل طبيعي وبالتالي يمكن إعادة إنتاج عزم الدوران المستقر
3. اتصال سلس والقيادة
مع معاملات احتكاك ثابتة وديناميكية متساوية تقريبًا، يمكن الحصول على التسارع/التباطؤ القائم على الحمل دون حدوث صدمة في وقت الاتصال الكامل
بيانات مكابح الجسيمات المغناطيسية
نموذج | PMB-5 | PMB-10 | PMB-20 | PMB-50 | |
عزم الدوران المقدر [كجم-م] (نيوتن متر) | 0.05(0.5) | 0.1(1) | 0.2(2) | 0.5(5) | |
السعة
| الحالي (أ) | 0.35 | 0.42 | 0.5 | 0.6 |
السلطة (W) | 8.4 | 10 | 12 | 14 | |
لا. مجموعة الساعات (S) | 0.02 | 0.03 | 0.04 | 0.05 | |
لحظة الجمود (كجم سم 2 ) | 9.4*10 -3 | 2.7*10 -2 | 5.52*10 -2 | 1.25*10 -1 | |
الوزن (كجم) | 0.4 | 0.54 | 0.96 | 1.3 | |
مساحة إطلاق الحرارة (سم)2 | 350 | ||||
السرعة القصوى (ص/دقيقة) | 1800 | ||||
نموذج | PMB-5 | PMB-10 | PMB-20 | PMB-50 |
L1 | 45 | 50 | 59 | 99 |
L2 | 40 | 43 | 50 | 55 |
L3 | 5 | 7 | 9 | 11 |
L4 | 4 | 4 | 5 | 5 |
L5 | 3 | 4 | 6 | 8 |
L6 | 14 | 17 | 21 | 27 |
L7 | 10 | 12 | 15 | 18 |
L9 | 3 | 4 | 5 | 8 |
D1 | 70 | 76 | 90 | 108 |
D2 | 60 | 66 | 80 | 95 |
D3 | 50 | 56 | 70 | 82 |
D4 | 24 | 36 | 40 | 44 |
د5(ز7) | 24 | 30 | 40 | 44 |
د(ز7) | 5 | 7 | 9 | 15 |
T | 4.5 | 6.5 | 8.5 | 14 |
R | 4.5 | 4.5 | 4.5 | 6 |
تركيب مكابح الجسيمات المغناطيسية
(1) قم بتثبيت الجزء المناسب من شفة التثبيت بلوحة التثبيت وتثبيته.
(2) استخدم دائمًا أداة التوصيل المرنة لتوصيل عمود الفرامل وعمود التحميل، وضبط التركيز، والعمودية، وما إلى ذلك. من الأعمدة في هذا الوقت ضمن القيمة المسموح بها للاقتران المرن المراد استخدامه.
(3) عند تركيب بكرة أو ما شابه، تأكد من أنها ضمن نطاق الحمل المسموح به على العمود.
(4) يجب أن تكون منطقة تبديد الحرارة للوحة التركيب على الأقل 350 سم 2
فرامل الجسيمات المغناطيسية الدقيقة مثيرة عزم الدوران VS الحالي
تطبيق الفرامل الجسيمات المغناطيسية
فرامل الجسيمات المغناطيسية عبء العمل المسموح به للاتصال
عند بدء الأحمال أو كبحها بالقصور الذاتي باستخدام القابض أو الفرامل، ينزلق المسحوق وسطح العمل ويولدان حرارة احتكاك.
يؤدي توليد الحرارة هذا إلى رفع درجة حرارة كل جزء من القابض/الفرامل بالإضافة إلى المسحوق نفسه. إذا كان توليد الحرارة مفرطًا، فإن درجة حرارة جزء الاحتكاك ترتفع بشكل غير طبيعي. لمنع هذه المشكلة، يتم تحديد حمل عمل الاتصال المسموح به لكل طراز. ولذلك يجب استخدام القابض/الفرامل ضمن هذا النطاق.
