التين. 1 الرسوم البيانية الهيكلية لفرامل الجسيمات المغناطيسية من سلسلة PB

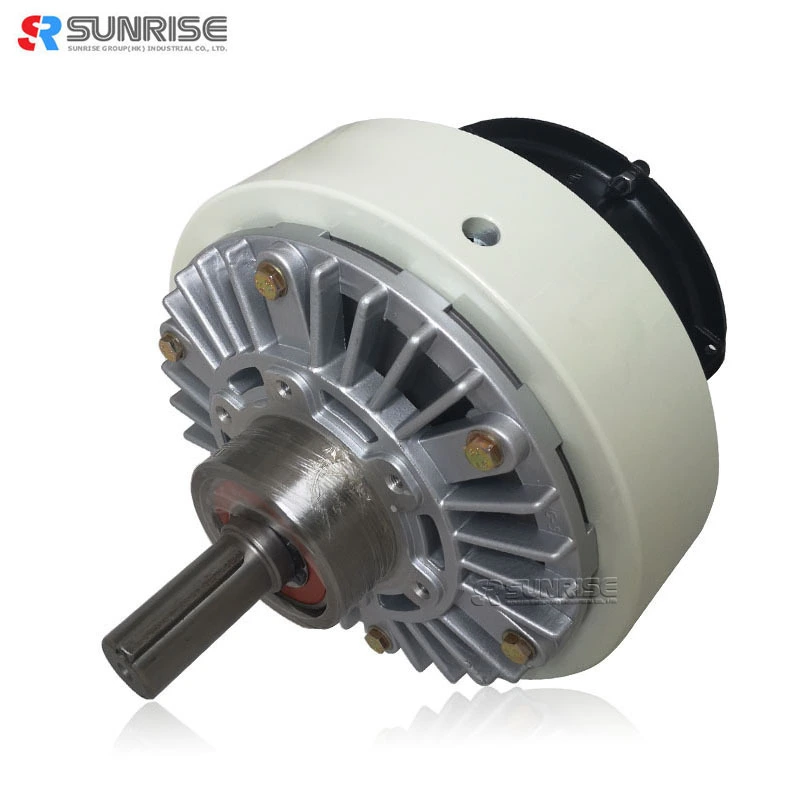

فرامل المسحوق المغناطيسي ومبدأ العمل
يظهر هيكل فرامل المسحوق المغناطيسي في الشكل. 1. يتم وضع عضو القيادة المرتبط بجانب الإدخال والعضو المدفوع المثبت على الجزء الثابت بشكل مركزي عبر فجوة المسحوق.
● يتم ملء فجوة المسحوق بالمسحوق (مسحوق الحديد المغناطيسي)، ويتم بناء الملف الخاص بتمرير التدفق المغناطيسي إلى المسحوق في الجزء الثابت، وهو مصمم لتغذية التيار المباشر من الخارج عبر سلك الرصاص.
● أثناء دوران عضو القيادة، عندما يتدفق تيار في الملف، يتم إنشاء تدفق مغناطيسي كما هو موضح بالخط المتقطع في الرسم، ويتم ربط المسحوق مثل سلسلة على طول التدفق المغناطيسي، بحيث يتم تشغيل عضو القيادة والقيادة الأعضاء مقترنة ببعضها البعض. وبما أن العضو المتحرك مثبت على الجزء الثابت، فإنه يعمل بمثابة الفرامل.
● عند قطع تيار الإثارة يختفي التدفق المغناطيسي وتزول قوة اقتران المسحوق، وبالتالي يتم قطع انتقال المسحوق إلى العضو المدفوع.
ميزة فرامل المسحوق المغناطيسي
المواصفات
ورقة بيانات مسحوق الفرامل المغناطيسي | ||||||
نموذج | PHB-025 | PHB-050 | PHB-100 | PHB-200 | PHB-400 | |
عزم الدوران المقدر [كجم-م] (نيوتن متر) | 2.5(25) | 5(50) | 10(100) | 20(200) | 40(400) | |
السعة
| الحالي (أ) | 1.24 | 2.15 | 2.4 | 2.7 | 3.5 |
السلطة (W) | 29.8 | 51.5 | 57.6 | 64.8 | 84 | |
لا. مجموعة الساعات (S) | 0.12 | 0.13 | 0.25 | 0.37 | 0.4 | |
لحظة القصور الذاتي (كجم سم 2 ) | 3.8* 10 -3 | 9.5* 10 -3 | 3.5* 10 -2 | 9.15* 10 -2 | 2.4* 10 -1 | |
الوزن | 7.6 | 15.5 | 34 | 45 | 99 | |
السرعة القصوى (ص/دقيقة) | 1800 | |||||
وزن المسحوق (جم) | 33 | 60 | 140 | 225 | 370 |
أبعاد فرامل الجسيمات المغناطيسية (الوحدة: مم) | |||||
نموذج | PHB-025 | PHB-050 | PHB-100 | PHB-200 | PHB-400 |
D1 | 182 | 219 | 278 | 327 | 395 |
D2 | 160 | 196 | 160 | 174 | 230 |
D3 | 78 | 100 | 140 | 150 | 200 |
د4(ز7) | 55 | 74 | 100 | 110 | 130 |
L1 | 227 | 265 | 326 | 366 | 473 |
L2 | 163 | 175 | 226 | 257 | 334 |
L3 | 64 | 91 | 100 | 109 | 139 |
L4 | 17 | 30 | 28 | 30 | 35 |
L5 | 43 | 55 | 65 | 69 | 92 |
L6 | 62 | 62 | 62 | 62 | 98 |
د(ح7) | 20 | 25 | 30 | 35 | 45 |
T | 22 | 28 | 33 | 38.5 | 48.5 |
ث (ص 7) | 5 | 7 | 7 | 10 | 12 |
V | M5*0.8P*10L | M6*1P*12L | M10*1.5P*20L | ||
R | M5 | M6 | 6-M10*1.5P*20L | 8-M10*1.5P*15L | |
S | 1/8 | 1/4 | 3/8 |
تركيب الفرامل مسحوق مغناطيسي
(1) اربط الجزء المناسب من الدعامة بلوحة التثبيت وقم بتثبيته.
(2) استخدم دائمًا أداة التوصيل المرنة لتوصيل عمود فرامل الجسيمات المغناطيسية وعمود التحميل، وضبط التركيز، والعمودي، وما إلى ذلك. من الأعمدة في هذا الوقت ضمن القيمة المسموح بها للاقتران المرن المراد استخدامه.
(3) عند تركيب بكرة أو ما شابه، تأكد من أنها ضمن نطاق الحمل المسموح به على العمود
فرامل مسحوقية مثيرة عزم الدوران VS الحالي
مخلب مسحوق | تطبيق الفرامل
سيناريوهات التطبيق
