Структурные схемы магнитопорошковых муфт серии PCO
(репрезентативные примеры)
Магнитно-порошковая муфта Устройство и принцип действия
● Конструкция магнитно-порошковой муфты показана на рис. 1. Приводной элемент связан со входной стороной и ведомым элементом. связанные с выходной стороной, расположены концентрически поперек порошкового зазора.
● Порошковый зазор заполнен порошком (порошком магнитного железа), а катушка для передачи магнитного потока порошок встроен в статор и предназначен для подачи постоянного тока снаружи через подводящий провод.
● Пока приводной элемент вращается, когда в катушке течет ток, генерируется магнитный поток, как показано пунктирной линией на чертеже, и порошок связан как цепь вдоль магнитного потока, и его сила сцепления с ведомым элементом равна приводится в движение, и крутящий момент передается на выходную сторону.
● При прекращении возбуждающего тока магнитный поток исчезает и сила связи порошка устраняется, тем самым прекращается передача порошка на ведомый элемент.

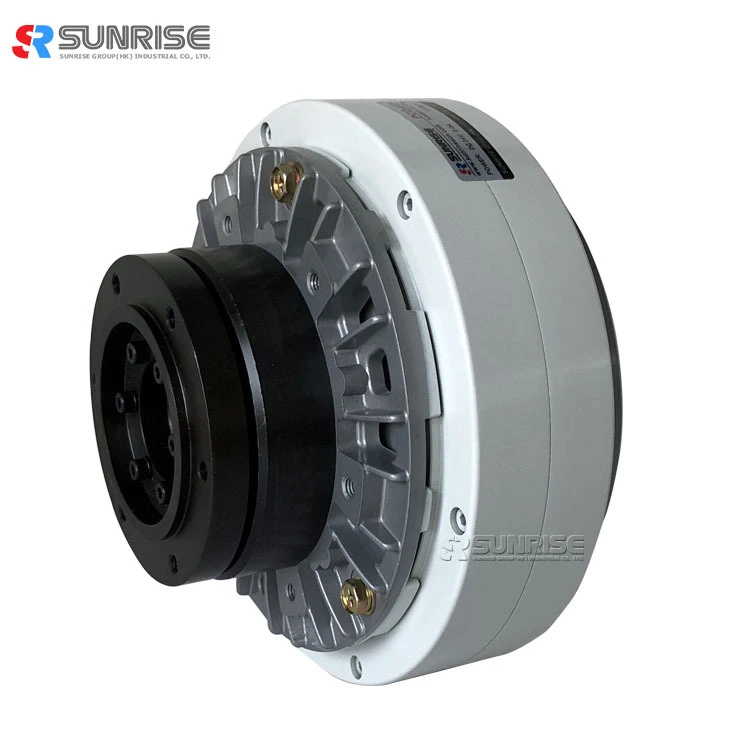

Магнитная порошковая муфта
Спецификация магнитной порошковой муфты
Модель | PCO-006 | PCO-015 | PCO-025 | PCO-050 | PCO-100 | PCO-200 | PCO-400 | |
Номинальный крутящий момент [кгс-м] (Н-м) | 0.6(6) | 1.2(12) | 2.5(25) | 5(50) | 10(100) | 20(200) | 40(400) | |
Емкость
| Ток (А) | 0.9 | 1.0 | 2.0 | 2.3 | 2.5 | 2.5 | 3.0 |
Мощность (Вт) | 17.8 | 21.6 | 26.4 | 33.6 | 48 | 60 | 82 | |
Нет. набора часов(S) | 0.10 | 0.10 | 0.12 | 0.13 | 0.25 | 0.37 | 0.4 | |
Момент инерции (кгс М 2 ) | Входная сторона | 2.70* 10 -3 | 6.3*1 0 -3 | 1.2* 10 -2 | 2.6* 10 -2 | 7* 10 -2 | 2.1* 10 -1 | 2.41* 10 -1 |
Выходная сторона | 5.0* 10 -4 | 1.1* 10 -3 | 2.3* 10 -3 | 5.8* 10 -3 | 1.5* 10 -2 | 5.0* 10 -2 | 2.2* 10 -1 | |
Максимальная скорость (об/мин) | 1500 | 1000 | ||||||
Вес порошка (г) | 14 | 25 | 39 | 60 | 117 | 255 | 370 |
Размер магнитной порошковой муфты (единица измерения: мм) | |||||||
Модель | PCO-006 | PCO-015 | PCO-025 | PCO-050 | PCO-100 | PCO-200 | PCO-400 |
L1 | 110 | 126 | 122 | 155 | 177 | 197 | 239 |
L2 | 8 | 9 | 10 | 12 | 14 | 15 | 18 |
L3 | 44 | 49 | 51 | 64 | 77 | 83 | 91 |
L4 | 3 | 3 | 4 | 4 | 8 | 9 | 7 |
L5 | 13 | 14 | 15 | 17 | 20 | 21 | 25 |
L6 | 24 | 29 | 26 | 36 | 45 | 42 | 42 |
D1 | 140 | 152 | 186 | 220 | 290 | 336 | 398 |
D2 | 100 | 105 | 115 | 140 | 180 | 190 | 210 |
Д3(g7) | 85 | 90 | 100 | 120 | 150 | 170 | 180 |
D4 | 75 | 80 | 85 | 105 | 130 | 150 | 160 |
д(H7) | 16 | 20 | 25 | 30 | 35 | 45 | 50 |
W(F7) | 5 | 6 | 8 | 8 | 10 | 14 | 14 |
d1* глубина | M5*8L | M6*9L | M6*10L | M6*12L | M10*14L | M10*15L | M12*18L |
d2*глубина | M5*10L | M6*12L | M6*12L | M6*14L | M10*15L | M10*16L | M12*19L |
Крепление магнитной порошковой муфты
● Обеспечьте зазор стопорного винта вращения ребра в осевом направлении, а также на боковом отверстии стопорной пластины ребра (устанавливается заказчиком) (см. увеличенный вид).
При затягивании ребра к подшипникам внутри магнитно-порошковой муфты применяется чрезмерная сила, что может привести к быстрому повреждению подшипников.
● Обратите внимание на длину стопорного винта вращения ребра. Если стопорный винт вращения ребра слишком длинный, кончик винта может задевать кронштейн (вращающуюся часть).
● Всегда используйте эластичную муфту для соединения входной стороны и вала и устанавливайте концентричность, перпендикулярность и т. д. валов в это время в пределах допустимого значения упругой муфты. Обеспечьте эластичную муфту упорным люфтом.
Установка без упорного люфта приведет к выходу из строя подшипника (шум, блокировка и т. д.) внутри сцепления.
● При использовании шкивной передачи соблюдайте диапазон допустимых осевых нагрузок и не перетягивайте ремень. Невыполнение этого требования может привести к выходу из строя подшипника (шум, блокировка и т. д.).
● Поскольку внешняя периферия вращается, обязательно накройте все тело проволочной сеткой или чем-то подобным с хорошей вентиляцией.
Применение магнитной порошковой муфты
Сценарии применения
Внимание эксплуатации магнитной порошковой муфты
● Магнитные порошковые муфты обеспечивают непрерывное рассеивание тепла. Хотя магнитопорошковое сцепление/тормоз можно использовать в режиме непрерывного скольжения, температура деталей магнитопорошкового сцепления/тормоза, включая порошок, повышается из-за тепла, выделяемого при скольжении. Чтобы решить эту проблему, для каждой модели предусмотрено допустимое непрерывное рассеивание тепла, и магнитно-порошковое сцепление/тормоз необходимо использовать в этом диапазоне.
● Обратите внимание, что допустимое непрерывное тепловыделение различается в зависимости от метода охлаждения: естественное охлаждение, принудительное воздушное охлаждение или другие способы. Номинальное значение указано для каждой модели, но будьте осторожны с естественным охлаждением, поскольку значение варьируется в зависимости от скорости вращения входного вала.
