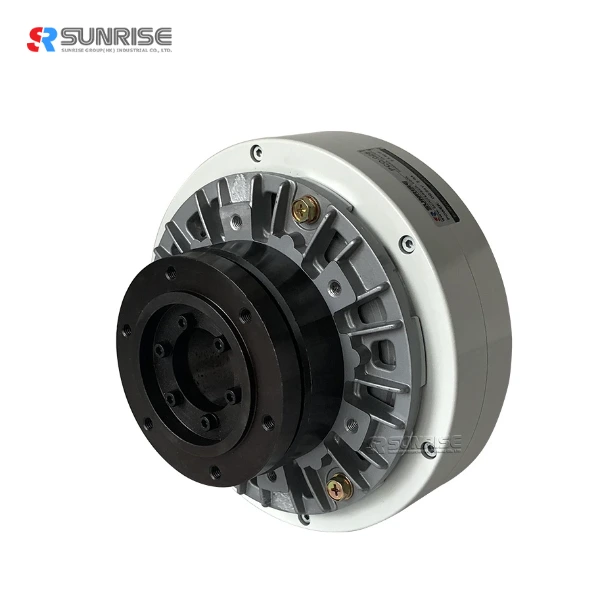

المخططات الهيكلية لقوابض المسحوق المغناطيسية من سلسلة PCO
(أمثلة تمثيلية)
هيكل ومبدأ تشغيل قابض المسحوق المغناطيسي
● يظهر هيكل القابض المسحوق المغناطيسي في الشكل 1. عضو القيادة متصل بجانب الإدخال وعضو القيادة يتم توزيع العناصر المرتبطة بجانب الإخراج بشكل متحدة المركز عبر فجوة المسحوق.
● يتم ملء فجوة المسحوق بمسحوق (مسحوق الحديد المغناطيسي)، ويتم وضع الملف لتمرير التدفق المغناطيسي إلى يتم بناء المسحوق في الجزء الثابت، وهو مصمم لتغذية التيار المستمر من الخارج من خلال السلك الرصاصي.
● أثناء دوران عضو القيادة، عندما يتدفق التيار في الملف، يتم إنشاء تدفق مغناطيسي كما هو موضح بالخط المكسور في الرسم، ويتم ربط المسحوق مثل سلسلة على طول التدفق المغناطيسي، ويتم تشغيل العضو المحرك بقوة اقترانه، ويتم نقل عزم الدوران إلى جانب الإخراج.
● عندما يتم قطع التيار المثير، يختفي التدفق المغناطيسي، وتتوقف قوة اقتران المسحوق. يتم التخلص منها، وبالتالي قطع نقل المسحوق إلى العضو المحرك.
ميزة القابض المسحوق المغناطيسي
مواصفات القابض المسحوق المغناطيسي
| نموذج | PCO-006 | PCO-015 | PCO-025 | PCO-050 | PCO-100 | PCO-200 | PCO-400 | |
| عزم الدوران المقدر[kgf-m](نيوتن متر) | 0.6(6) | 1.2(12) | 2.5(25) | 5(50) | 10(100) | 20(200) | 40(400) | |
سعة | التيار (أ) | 0.9 | 1.0 | 2.0 | 2.3 | 2.5 | 2.5 | 3.0 |
| القدرة (واط) | 17.8 | 21.6 | 26.4 | 33.6 | 48 | 60 | 82 | |
| عدد الساعات المحددة | 0.10 | 0.10 | 0.12 | 0.13 | 0.25 | 0.37 | 0.4 | |
| عزم القصور الذاتي (كجم / م² ) | جانب الإدخال | 2.70*10-3 | 6.3*10-3 | 1.2*10-2 | 2.6*10-2 | 7*10-2 | 2.1*10-1 | 2.41*10-1 |
| جانب الإخراج | 5.0*10-4 | 1.1*10-3 | 2.3*10-3 | 5.8*10-3 | 1.5*10-2 | 5.0*10-2 | 2.2*10-1 | |
| السرعة القصوى (دورة/دقيقة) | 1500 | 1000 | ||||||
| وزن المسحوق (جم) | 14 | 25 | 39 | 60 | 117 | 255 | 370 | |
أبعاد القابض المسحوق المغناطيسي (الوحدة: مم) | |||||||
نموذج | PCO-006 | PCO-015 | PCO-025 | PCO-050 | PCO-100 | PCO-200 | PCO-400 |
L1 | 110 | 126 | 122 | 155 | 177 | 197 | 239 |
L2 | 8 | 9 | 10 | 12 | 14 | 15 | 18 |
L3 | 44 | 49 | 51 | 64 | 77 | 83 | 91 |
L4 | 3 | 3 | 4 | 4 | 8 | 9 | 7 |
L5 | 13 | 14 | 15 | 17 | 20 | 21 | 25 |
L6 | 24 | 29 | 26 | 36 | 45 | 42 | 42 |
D1 | 140 | 152 | 186 | 220 | 290 | 336 | 398 |
D2 | 100 | 105 | 115 | 140 | 180 | 190 | 210 |
د3(ج7) | 85 | 90 | 100 | 120 | 150 | 170 | 180 |
D4 | 75 | 80 | 85 | 105 | 130 | 150 | 160 |
د(H7) | 16 | 20 | 25 | 30 | 35 | 45 | 50 |
W(F7) | 5 | 6 | 8 | 8 | 10 | 14 | 14 |
d1* العمق | M5*8L | M6*9L | M6*10L | M6*12L | M10*14L | M10*15L | M12*18L |
d2*العمق | M5*10L | M6*12L | M6*12L | M6*14L | M10*15L | M10*16L | M12*19L |
تركيب القابض بالمسحوق المغناطيسي
يؤدي شد الزعنفة إلى تطبيق قوة زائدة على المحامل داخل القابض المسحوق المغناطيسي وقد يؤدي إلى تلف المحامل بسرعة.
● انتبه لطول برغي إيقاف دوران الزعنفة. إذا كان طويلًا جدًا، فقد يتداخل طرفه مع الدعامة (الجزء الدوار).
استخدم دائمًا وصلة مرنة لتوصيل جانب الإدخال بالعمود، واضبط مركزية الأعمدة وعموديتها، وما إلى ذلك، ضمن القيمة المسموح بها للوصلة المرنة. زوّد الوصلة المرنة بحركة دفع.
سيؤدي التركيب بدون وجود حركة دفع إلى حدوث فشل في المحمل (ضوضاء، قفل، وما إلى ذلك) داخل القابض.
عند استخدام محرك البكرة، يُرجى مراعاة نطاق الحمل المحوري المسموح به، وتجنب شد الحزام أكثر من اللازم. قد يؤدي عدم القيام بذلك إلى تعطل المحمل (ضوضاء، قفل، إلخ).
● بما أن المحيط الخارجي يدور، تأكد من تغطية الجسم بالكامل بشبكة سلكية أو ما شابه ذلك مع تهوية جيدة.
تطبيق القابض المسحوق المغناطيسي
سيناريوهات التطبيق
انتباه التشغيل لقابض المسحوق المغناطيسي
● يسمح قابض المسحوق المغناطيسي بتبديد الحرارة المستمر. على الرغم من إمكانية استخدام قابض/فرامل المسحوق المغناطيسي في وضع الانزلاق المستمر، إلا أن درجة حرارة أجزاء قابض/فرامل المسحوق المغناطيسي، بما في ذلك المسحوق، ترتفع بسبب الحرارة الناتجة عن الانزلاق. لحل هذه المشكلة، يتوفر لكل طراز تبديد حرارة مستمر مسموح به، ويجب استخدام قابض/فرامل المسحوق المغناطيسي ضمن هذا النطاق.
● يُرجى ملاحظة أن تبديد الحرارة المستمر المسموح به يختلف باختلاف طريقة التبريد: التبريد الطبيعي، أو التبريد بالهواء القسري، أو غيرها من الوسائل. القيمة المُصنّفة موضحة لكل طراز، ولكن يُرجى الحذر عند استخدام التبريد الطبيعي، إذ تختلف القيمة باختلاف سرعة دوران المُدخل.
تحذير بشأن القابض المسحوق المغناطيسي
