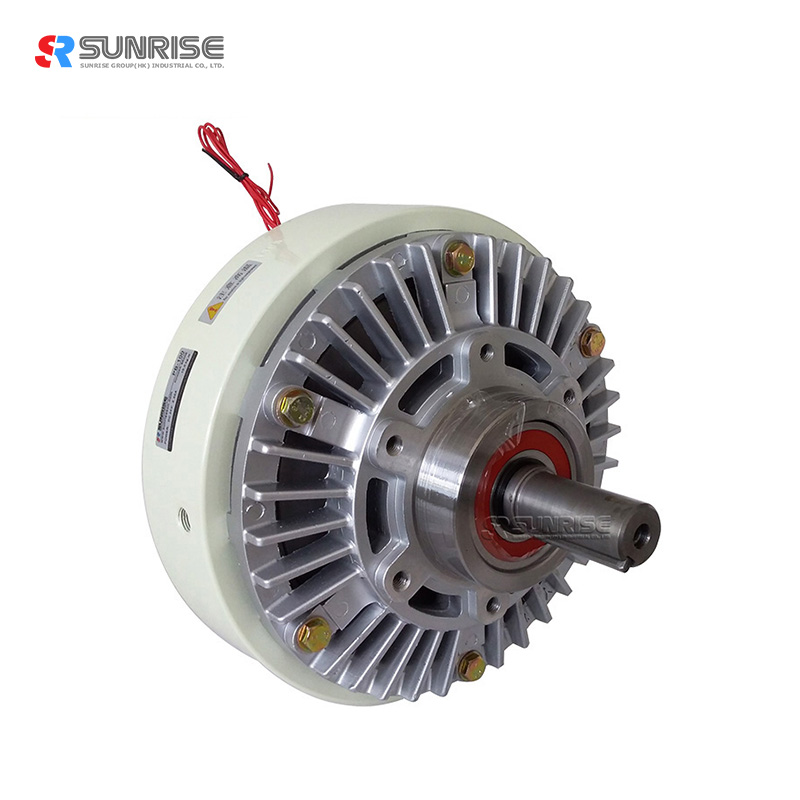

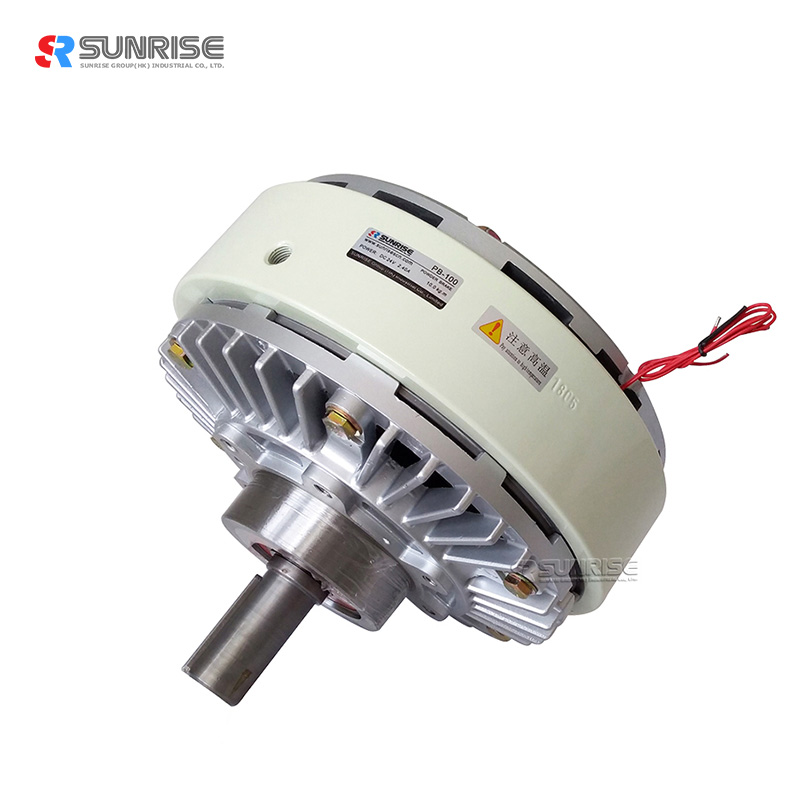

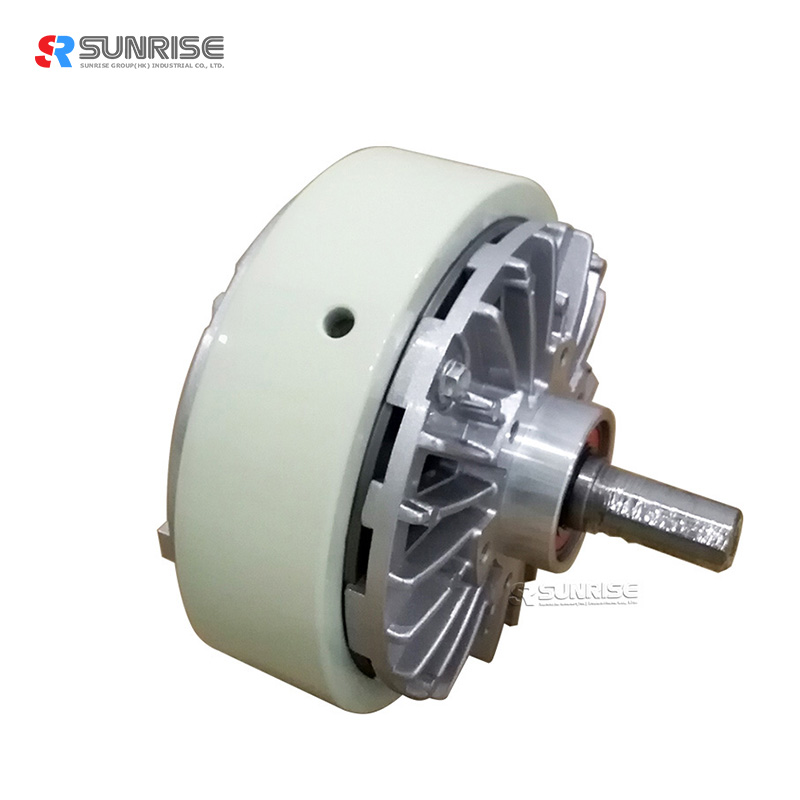

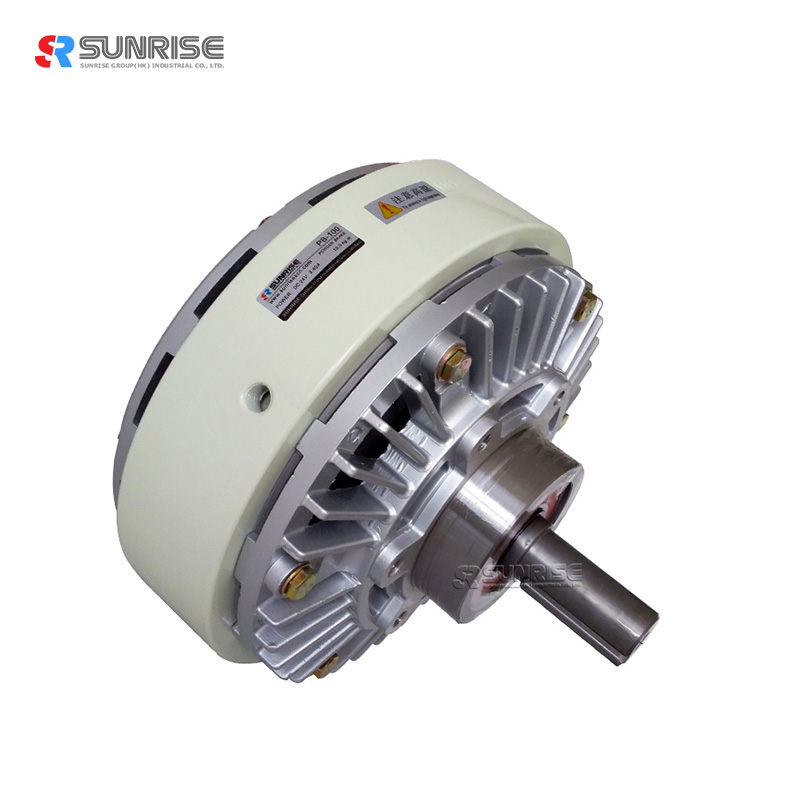

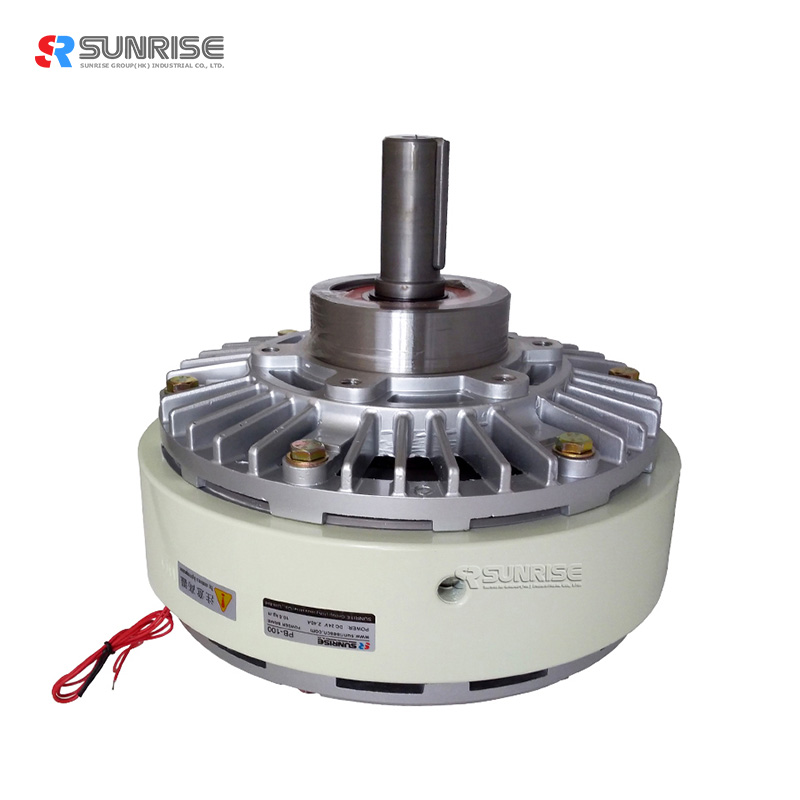

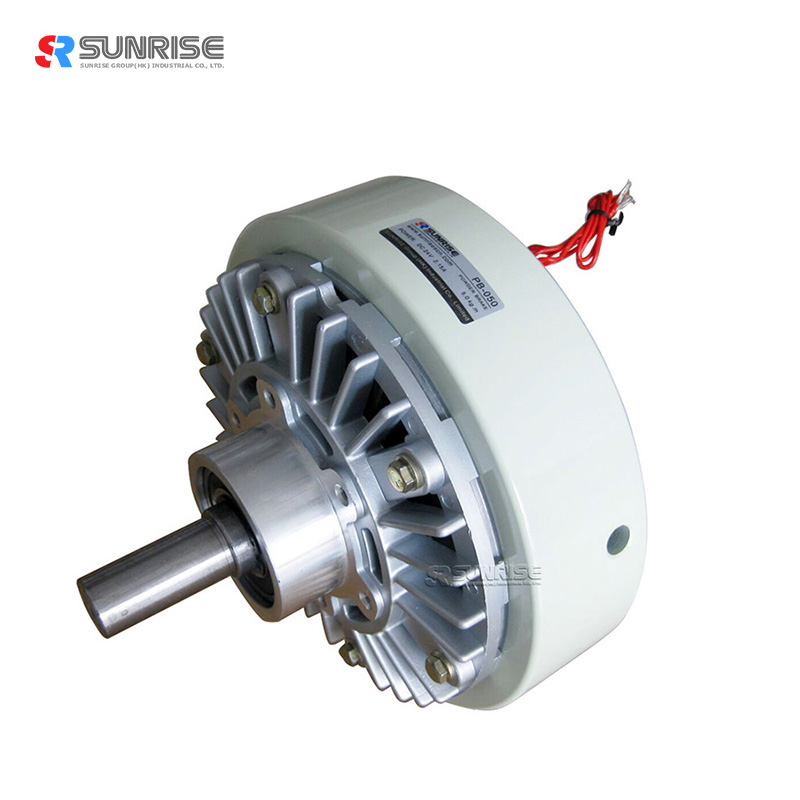

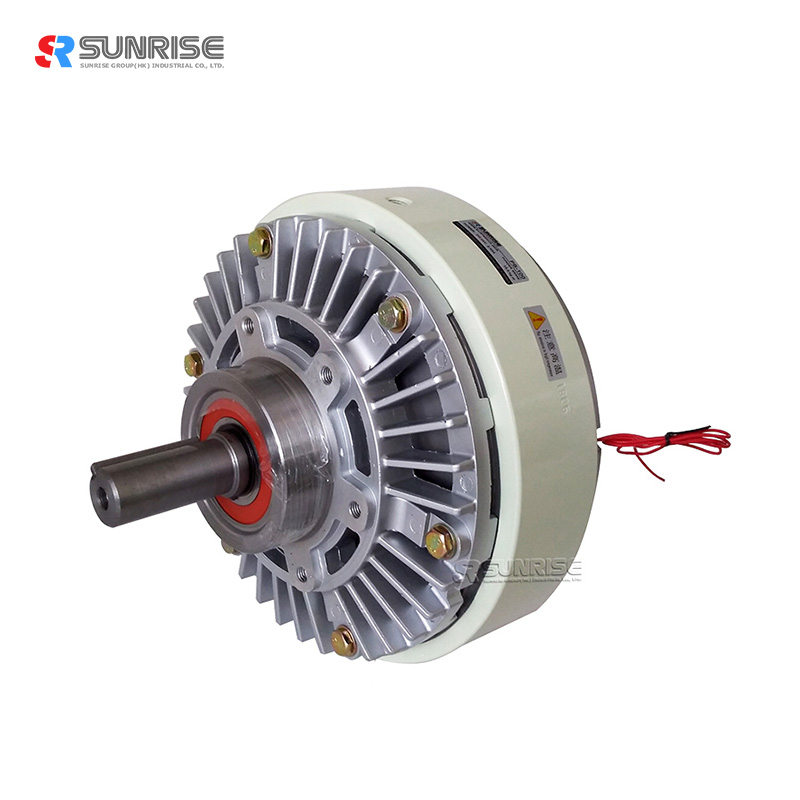

فرامل جسيمات مغناطيسية من نوع PB للتبريد الطبيعي
التين. 1 الرسوم البيانية الهيكلية لفرامل الجسيمات المغناطيسية من سلسلة PB
فرامل الجسيمات المغناطيسية ومبدأ التشغيل
يظهر هيكل فرامل الجسيمات المغناطيسية في الشكل. 1. يتم وضع عضو القيادة المرتبط بجانب الإدخال والعضو المدفوع المثبت على الجزء الثابت بشكل مركزي عبر فجوة المسحوق.
● يتم ملء فجوة المسحوق بالمسحوق (مسحوق الحديد المغناطيسي)، ويتم بناء الملف الخاص بتمرير التدفق المغناطيسي إلى المسحوق في الجزء الثابت، وهو مصمم لتغذية التيار المباشر من الخارج عبر سلك الرصاص.
● أثناء دوران عضو القيادة، عندما يتدفق تيار في الملف، يتم إنشاء تدفق مغناطيسي كما هو موضح بالخط المتقطع في الرسم، ويتم ربط المسحوق مثل سلسلة على طول التدفق المغناطيسي، بحيث يتم تشغيل عضو القيادة والقيادة الأعضاء مقترنة ببعضها البعض. وبما أن العضو المتحرك مثبت على الجزء الثابت، فإنه يعمل بمثابة الفرامل.
● عند قطع تيار الإثارة يختفي التدفق المغناطيسي وتزول قوة اقتران المسحوق، وبالتالي يتم قطع انتقال المسحوق إلى العضو المدفوع.
ميزة فرامل الجسيمات المغناطيسية
المواصفات
ورقة بيانات مكابح الجسيمات المغناطيسية | |||||||||
نموذج | PB-003 | PB-006 | PB-015 | PB-025 | PB-050 | PB-100 | PB-200 | PB-400 | |
عزم الدوران المقدر [كجم-م] (نيوتن متر) | 0.3(3) | 0.6(6) | 1.2(12) | 2.5(25) | 5(50) | 10(100) | 20(200) | 40(400) | |
السعة
| الحالي (أ) | 0.53 | 0.81 | 0.94 | 1.24 | 2.15 | 2.4 | 2.7 | 3.5 |
السلطة (W) | 12.7 | 19.4 | 22.5 | 30 | 51.5 | 57.6 | 64.8 | 84 | |
لا. مجموعة الساعات (S) | 0.08 | 0.08 | 0.1 | 0.12 | 0.13 | 0.25 | 0.37 | 0.4 | |
لحظة القصور الذاتي (كجم سم 2 ) | 3.00* 10 -4 | 6.00* 10 -4 | 1.34* 10 -3 | 3.8* 10 -3 | 9.5* 10 -3 | 3.5* 10 -2 | 9.15* 10 -2 | 2.4* 10 -1 | |
الوزن | 3.5 | 5.2 | 5.5 | 7.6 | 15.5 | 34 | 45 | 99 | |
السرعة القصوى (ص/دقيقة) | 1800 | ||||||||
وزن المسحوق (جم) | 7.5 | 10 | 20 | 33 | 60 | 140 | 225 | 370 | |
| أبعاد فرامل الجسيمات المغناطيسية (الوحدة: مم) | ||||||||
نموذج | PB-003 | PB-006 | PB-015 | PB-025 | PB-050 | PB-100 | PB-200 | PB-400 |
D1 | 120 | 134 | 152 | 182 | 225 | 278 | 327 | 395 |
D2 | 75 | 116 | 126 | 160 | 198 | 256 | 295 | 365 |
د3(ز7) | 33 | 42 | 42 | 55 | 74 | 100 | 110 | 130 |
D4 | 55 | 64 | 64 | 78 | 100 | 140 | 150 | 200 |
L | 106 | 112.5 | 132 | 155 | 192 | 239 | 270 | 330 |
L1 | 22 | 26 | 29 | 43 | 55 | 65 | 69 | 92 |
L2 | 78 | 80.5 | 98 | 108 | 131 | 167 | 191 | 226 |
L3 | 14 | 14 | 15 | 17 | 30 | 28 | 30 | 35 |
L4 | 14 | 18 | 25.5 | 26 | 28 | 45 | 55 | 66 |
L5 | 12 | 12.5 | 14.5 | 15 | 18 | 225 | 26.5 | 35 |
د(ح7) | 10 | 12 | 15 | 20 | 25 | 30 | 35 | 45 |
T | 11.5 | 13.5 | 17 | 22 | 28 | 33 | 38.5 | 48.5 |
ث (ص 7) | 4 | 4 | 5 | 5 | 7 | 7 | 10 | 12 |
V | M3*0.6P*6L | M4*0.7P*8L | M5*0.8P*10L | M6*1P*12L | M10*1.5P*20L | |||
R | 6-M5*0.8P*10L | 6-M6*1P*10L | 6-M10*1.5P*20L | 8-M10*1.5P*15L | ||||
S | 1/8 | 1/8 | 1/4 | 3/8 | ||||
تركيب مكابح الجسيمات المغناطيسية
(1) اربط الجزء المناسب من الدعامة بلوحة التثبيت وقم بتثبيته.
(2) استخدم دائمًا أداة التوصيل المرنة لتوصيل عمود فرامل الجسيمات المغناطيسية وعمود التحميل، وضبط التركيز، والعمودي، وما إلى ذلك. من الأعمدة في هذا الوقت ضمن القيمة المسموح بها للاقتران المرن المراد استخدامه.
(3) عند تركيب بكرة أو ما شابه، تأكد من أنها ضمن نطاق الحمل المسموح به على العمود
قابض المسحوق المغناطيسي يثير عزم الدوران الحالي VS
قابض المسحوق|تطبيق الفرامل
سيناريوهات التطبيق
الاهتمام بالتشغيل لفرامل الجسيمات المغناطيسية
قم بتثبيته بطريقة التثبيت الصحيحة (اجعل جانب الدوران عالي السرعة كجانب الإدخال) لاستخدام قابض المسحوق المغناطيسي. إذا كان من الضروري تركيب الهيكل الميكانيكي لأعمدة الإخراج والإدخال بشكل عكسي، فتأكد من استخدام أقل من 1000 دورة/دقيقة. إذا تم تركيب عمود الإخراج وعمود الإدخال بشكل عكسي، الأمر الذي سيجعل الآلة في وضع الخمول لفترة طويلة، فإن قابض المسحوق المغناطيسي سوف يقلل من العمر بشكل كبير عن طريق خلط المسحوق المغناطيسي
لاحظ الرطوبة. إذا كان المغناطيس رطبًا، فسيصبح الأداء غير مستقر، لذا احرص على عدم السماح للزيت أو الماء بالدخول إلى الهيكل. خاصة عند تركيبه في صندوق التروس، يخترق الزيت الفرع الداخلي للمبيت من خلال العمود، لذا يرجى إغلاقه بغشاء كامل.
الحرارة السطحية. بسبب التشغيل المستمر، تكون درجة الحرارة القصوى للسطح أقل من 90 درجة عند التشغيل أكثر، وستنخفض القيمة والمتانة بشكل كبير. تأكد من أن درجة الحرارة لن تزيد عن 90 درجة، وتأكد من الحفاظ على استخدام الانزلاق ضمن نطاق العمل المسموح به.
صيانة فرامل الجسيمات المغناطيسية
قم بإيقاف تشغيل الطاقة وتأكد من توقف العناصر الدوارة
عند التخلص من فرامل الجسيمات المغناطيسية هذه في نهاية عمرها الافتراضي، يرجى اتباع الإرشادات المحلية والوطنية للتخلص من فرامل الجسيمات المغناطيسية الصناعية.
